221
16
1,4
109
1,4
73
31,5
1,4
109
2,7
79
63
1,4
109
5,4
85
125
1,4
109
10,7
91
250
1,4
109
21,3
97
500
1,4
109
42,5
103
1000
1,4
109
85,0
109
Коректований,
еквівалентний
коректований
рівень
2,0
112
2,0
76
Таблиця 2.18
Гранично допустимі рівні загальної вібрації категорії 3
(технологічна типу «в»)
Серед2
ньо2
геомет2
ричні
частоти
смуг, Гц
Гранично допустимі рівні по осях X3, Y3, Z3
віброприскорення
віброшвидкості
a, ì/ñ
2
L
a
, äÁ
v, ì/ñ õ 10
-2
L
v
, äÁ
1/3 îêò. 1/1 îêò. 1/3 îêò. 1/1 îêò. 1/3 îêò. 1/1 îêò. 1/3 îêò. 1/1 îêò.
1,6
0,0125
32
0,13
88
2,0
0,0112
0,02
31
36
0,089
0,18
85
91
2,5
0,01
30
0,063
82
3,15
0,009
29
0,0445
79
4,0
0,008
0,014
28
33
0,032
0,063
76
82
5,0
0,008
28
0,025
74
6,3
0,008
28
0,02
72
8,0
0,008
0,014
28
33
0,016
0,032
70
76
10,0
0,01
30
0,016
70
12,5
0,0125
32
0,016
70
16,0
0,016
0,028
34
39
0,016
0,028
70
75
20,0
0,0196
36
0,016
70
25,0
0,025
38
0,016
70
31,5
0,0315
0,056
40
45
0,016
0,028
70
75
40,0
0,04
42
0,016
70
50,0
0,05
44
0,016
70
Параметром, що нормується, при інтегральній оцінці за спектром
частот є коректоване значення віброшвидкості або віброприскорення
(V), або їх логарифмічні рівні (L), які вимірюються за допомогою
коректуючих фільтрів або обчислюються.
Коректоване значення віброшвидкості або віброприскорення виз2
начається за формулою:
V
сер.кв
= √∑(V
і
× K
і
)
2
,
(2.40)
де V
i
– середнє квадратичне значення віброшвидкості або віброприскорення
в i2й частотній смузі;
n – кількість частотних смуг (1/3 або 1/1 октавних) у частотному діапазоні,
що нормується;
K
i
– ваговий коефіцієнт для i2й частотної смуги відповідно до абсолютних
значень віброшвидкості та віброприскорення локальної та загальної вібрації
наведі у ДСН 3.3.62038299.
У разі дії непостійної вібрації (крім імпульсної) параметром, що
нормується, є вібраційне навантаження (еквівалентний коректований
рівень, доза вібрації, D), одержане робітником протягом зміни та
зафіксоване спеціальним приладом або обчислене для кожного
напрямку дії вібрації (X, Y, Z) за формулою:
D = ∫V
2
(t)dt,
(2.41)
або
L
кор.екв.
= L
кор
+ 10 Lg (t/t
зм
),
(2.42)
де V(t) – коректоване по частоті значення вібраційного параметра у момент
часу t, мс
22
або мс
21
;
t – час дії вібрації, година;
t
зм
– тривалість зміни, годин.
222
63,0
0,063
0,112
46
51
0,016
0,028
70
75
80,0
0,08
48
0,016
70
Корек2
товані
еквіва2
лентні
корек2
товані
рівні
0,014
33
0,028
75
n
³
t
0
223
Еквівалентний коректований рівень віброшвидкості або вібропри2
скорення розраховується шляхом енергетичного додавання рівнів з
урахуванням тривалості дії кожного з них.
При дії імпульсної вібрації з піковим рівнем віброприскорення від
120 до 160 дБ, параметром, що нормується, є кількість вібраційних
імпульсів за зміну (годину), в залежності від тривалості імпульсу.
Нормативні значення вібрації встановлені згідно з ДСН 3.3.6.039299
за її дії протягом робочого часу 480 хвилин (8 год). При впливі вібрації,
яка перевищує встановлені нормативи, тривалість її дії на людину
протягом робочої зміни зменшують згідно з даними таблиці 2.19.
Таблиця 2.19
Допустимий сумарний час дії локальної вібрації
в залежності від перевищення її гранично допустимого рівня
Перевищення
гранично
допустимого рівня
вібрації, дБ
Допустимий
сумарний час дії
вібрації за зміну, хв.
Перевищення
гранично
допустимого рівня
вібрації, дБ
Допустимий
сумарний час дії
вібрації за зміну, хв.
1
384
7
95
2
302
8
76
3
240
9
60
4
191
10
48
5
151
11
38
6
120
12
30
2.7.4. Методи захисту від вібрацій
Заходи, щодо захисту від дії вібрації поділяють на технічні, органі%
заційні та лікувально%профілактичні. Також вони можуть бути розпо2
ділені як колективні та індивідуальні.
До технічних заходів відносять:
• зниження вібрації в джерелі її виникнення (вибір на стадії проек2
тування кінематичних і технологічних схем, які знижують динамічні
навантаження в устаткуванні);
• зниження діючої вібрації на шляху розповсюдження від джерела
виникнення (вібропоглинання, віброгасіння, віброізоляція).
До організаційних заходів відносять:
• організаційно2технічні (своєчасний ремонт та обслуговання об2
ладнання за технологічним регламентом, контроль вібрації, дистан2
ційне керування вібронебезпечним обладнанням);
• організаційне – режимні (режим праці та відпочинку, заборону
залучення до вібраційних робіт осіб молодших 18 років тощо);
До лікувально2профілактичних заходів відносяться:
• медичний огляд;
• лікувальні процедури (фізіологічні процедури, вітаміно2 та фіто2
терапія).
Найбільш важливим напрямком захисту від вібрації є конструк2
тивні методи зниження вібро активності машин та механізмів – змен2
шення діючих змінних сил у конструкції та зміна її параметрів (жор2
сткості, приведеної маси, сили тертя демпферного пристрою). Ці ме2
тоди базуються на аналізі рівнянь, які описують коливання машин.
Для спрощеного випадку – коливання системи з одним ступенем свободи
при гармонійному законі діючої сили, таке рівняння має вид:
m(dv/dt) + μ(dx/dt) + qx =Fsin(ωt),
(2.43)
де m – маса системи, кг;
q – жорсткість пружини, Н/м;
х – коливальне зміщення пружини, м;
μ – коефіцієнт тертя, Нс/м;
F
m
– діюча сили, Н;
ω – частота діючої сили, рад/с;
dv/dt – поточне значення прискорення коливань, м/с
2
;
dx/dt – поточне значення швидкості коливань, м/с.
Розв’язання цього рівняння відносно амплітуди швидкості (v
m
) коливан2
ня дає:
224
,
(
2
2
m
m
)
q/
-
m
F
v
ω
ω
μ
+
=
(2.44)
де, v
m
– амплітудне значення віброшвидкості, м/с.
Амплідуди коливання системи різко збільшується, коли у рівнянні 2.44
mw = q/ω (умови резонансу). При цьому резонансна частота визначається за
виразом ω
0
= √q/m.
Аналіз рівняння 2.44 показує, що основними напрямками боротьби з
вібрацією машин є:
• зниження вібрації у джерелі виникнення за рахунок зменшення діючих
змінних сил (F
m
) (наприклад, за рахунок зрівноваження мас, заміни ударних
технологій без ударними, використання спеціальних видів зачепленням у
приводах машин і т. ін.);
225
• відстроюванням від резонансних режимів раціональним вибором наве2
деної маси m (при ω > ω
0
) або жорсткості q (при < ω
0
) системи або зміною
частоти збуджуючої сили (v);
• вібродемпфування – збільшення механічних втрат (μ) при коливаннях
поблизу режимів резонансу (наприклад, за рахунок використання у конструк2
ціях матеріалів з великим внутрішнім тертям – пластмас, сплавів марганцю та
міді, нанесення на вібруючі поверхні шару пружно в’язких матеріалів і т. ін.);
• динамічне гасіння – введення в коливальну систему додаткових мас або
зміна жорсткості системи (наприклад, за рахунок кріплення на вібруючому
об’єкті, додаткової коливальної системи, що рухається в протифазі з коливан2
нями об’єкта).
Для зниження дії вібрації на обладнання та людину широко викори2
стовують метод віброізоляції – введення в коливну систему додатково2
го пружного зв’язку, яке послаблює передавання вібрації об’єкта, що
підлягає захисту. Для віброізоляції машин з вертикальною збуджуючою
силою використовують віброізолюючі опори у вигляді пружин, пруж2
них прокладок (наприклад, гума) та їх комбінації (рис. 2.15).

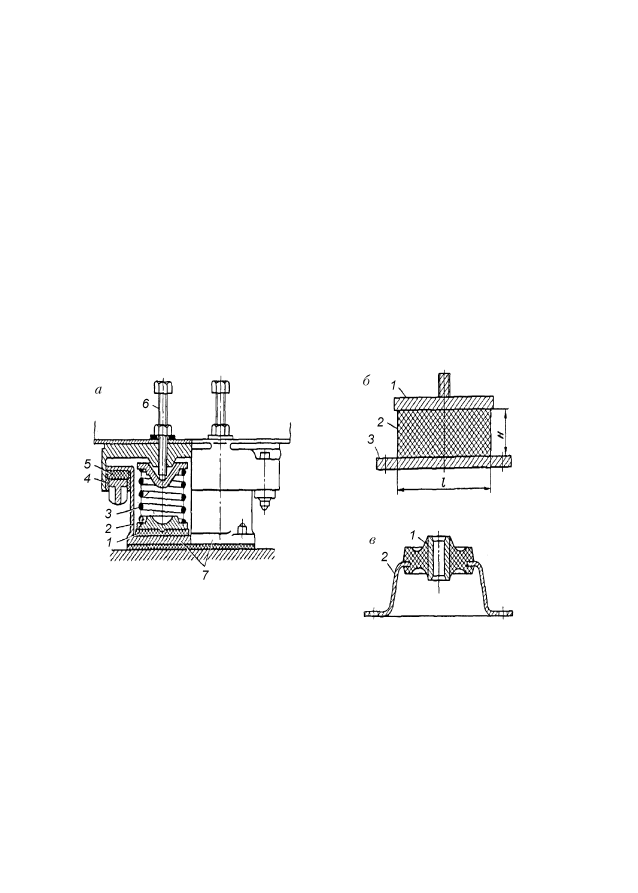

Рис. 2.15. Конструкції віброізоляторів для механічного устаткування
Основною частиною ізолятора (рис. 2.15, а) є пружина 3, що спирається
на гумову прокладку 1. Пружина і прокладка розміщені у металевому стака2
ні 2. Для запобігання ударам за дуже великої амплітуди коливань передбаче2
ні обмежувачі 4 і 5. Гумове кільце 4 запобігає також ударам металу об метал
при бокових вібраціях. Опірна конструкція 7 використовується для кріплен2
ня віброізолятора до основи. Установка, що ізолюється, кріпиться до ізолято2
ра за допомогою болта 6. Пружина 3 слугує для ізоляції коливань низьких
частот, а гумова прокладка 1 – високих. Крім того, ця прокладка внаслідок
великих внутрішніх втрат у гумі збільшує тертя.
