Порівнявши цю формулу з виразами для потужності змінного струму

(18.53), дістанемо

^ ' Г і ' ^ ' Г і -

  ( 1 8 5 5 )

Аналогічно, діюче значення ЕРС змінного струму в полі менше від йо-

го амплітудного значення:

Знаючи ефективні значення, середню потужність змінного струму мо-

жна обчислити за тими самими формулами, що й потужність постійного
струму. Всі вольтметри, призначені для змінного струму, показують ефе-
ктивні значення ЕРС і напруги.

Коефіцієнт потужності

Проаналізувавши формулу (18.52), можна сказати, що за цією

формулою можна обчислювати середню або активну потужність кола
змінного струму.

Коефіцієнт

 потужності

 созср характеризує втрати енергії в колі і,

отже, є найважливішою характеристикою для проектування ліній елект-
ропередачі на змінному струмі. Якщо навантаження в колі мають великі
ємнісні або індуктивні опори, то  ф ^ О і Ш8ф може бути набагато мен-
ший від одиниці. Щоб передати потрібну потужність, треба збільшити
силу струму /

е

ф, що призводить до виділення в колі великої кількості те-

плоти. Тому доводиться або збільшувати переріз проводів, або так розпо-
діляти навантаження, щоб соз

 ф

 був якомога ближчий до одиниці. Проек-

туючи лінії електропередачі, слід прагнути до підвищення коефіцієнта
потужності.

§ 168. Генератори струму

Генератори електричного струму - це пристрої перетво-

рення різних видів енергії - механічної, хімічної] теплової, світлової тощо -

в електричну.

Робота сучасних генераторів грунтується на

 явищі електромагнітної

індукції.

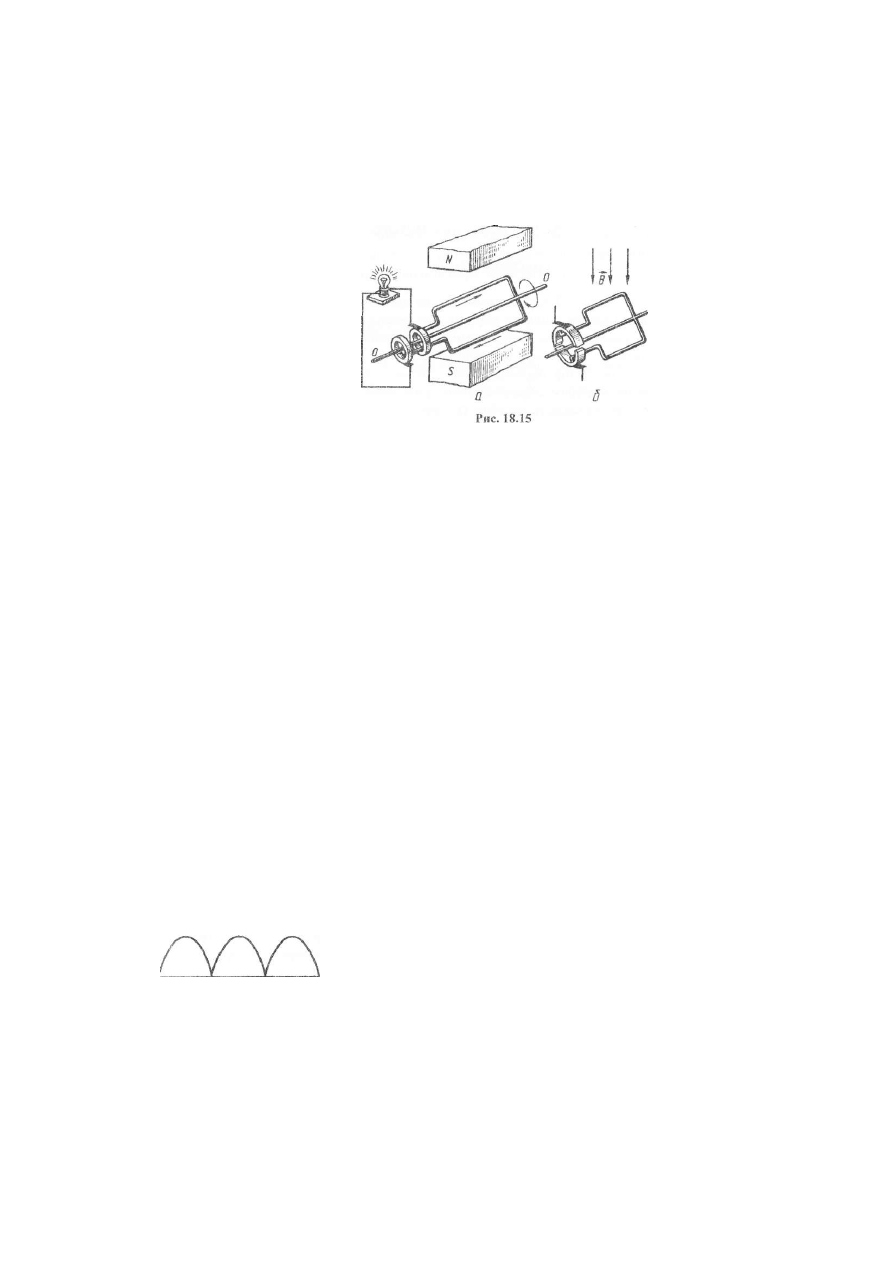

 На рис. 18.15,

 а

 зображено найпростішу схему генератора змін-

ного струму. У рамці, яка обертається в магнітному полі, виникає

420

їм піна ЕРС індукції. Якщо

коло замкнути, то в колі
проходитиме змінний струм.

Із зовнішнім колом рамка

і (днується

 кільцями

, закріп™

пеними на одній осі з рамкою.

Ча допомогою нерухомих ков-

ших конактів-щіток кільця
Гєднуюіься із зовнішнім ко-

ном. За один оберт рамки
полярність щіток змінюється

двічі.

 Щоб збільшити напругу,

яку знімають з клем генератора, на рамки намотують не один, а багато
іштків. У всіх промислових генераторах змінного струму витки, в яких
індукується змінний струм, установлюють нерухомо, а обертається магнітна

система. Нерухому частину генератора називають

 статором

, а рухому -

ротором

. Якщо ротор обертати за допомогою зовнішньої сили, то разом з

ротором обертатиметься і магнітне поле, яке він створює, при цьому в
провідниках статора індукується ЕРС.

Електрогенератори, які працюють з гідротурбінами, називають

 гідро-

. снераторами

, а ті, що працюють з паровими турбінами, -

 турбогенера-

торами.

Тепер статори генераторів виготовляють з тонких, листів електротехнічної

сталі, що мають вузьку петлю гістерезису, набраних у пакет і скріплених
болтами. Ротор складають з товстих стальних листів і насаджують на
спільний вал з турбіною.

У генераторі змінного струму ЕРС двічі за один оберт змінює на-

прям. Щоб добути постійний за напрямом струм, застосовують спеціаль-
ний пристрій, який називається

 колектором

. Найпростіший колектор - це

два ізольовані один від одного півкільця, до яких приєднують кінці вит-

ка (рис. 18.15,

 б).

 У ті моменти, коли струм у витку змінює напрям, пів-

кільця змінюють щітки, У зовнішньому колі проходить струм однако-
вого напряму. На рис. 18.16 показано, як змінюється напруга, що зніма-

сться з цього колектора. Такий генератор дає пульсуючий струм; його

напрям постійний, але сила змінюється. Якщо замість одного витка

одночасно обертати велику кількість витків,

(Ц то можна добути струм, який не змі-

нюється не тільки за напрямом, а й за
значенням. Такий колектор складений з

Г великої кількості ізольованих одна від

Рис» 18»! б

одної пластин.

421

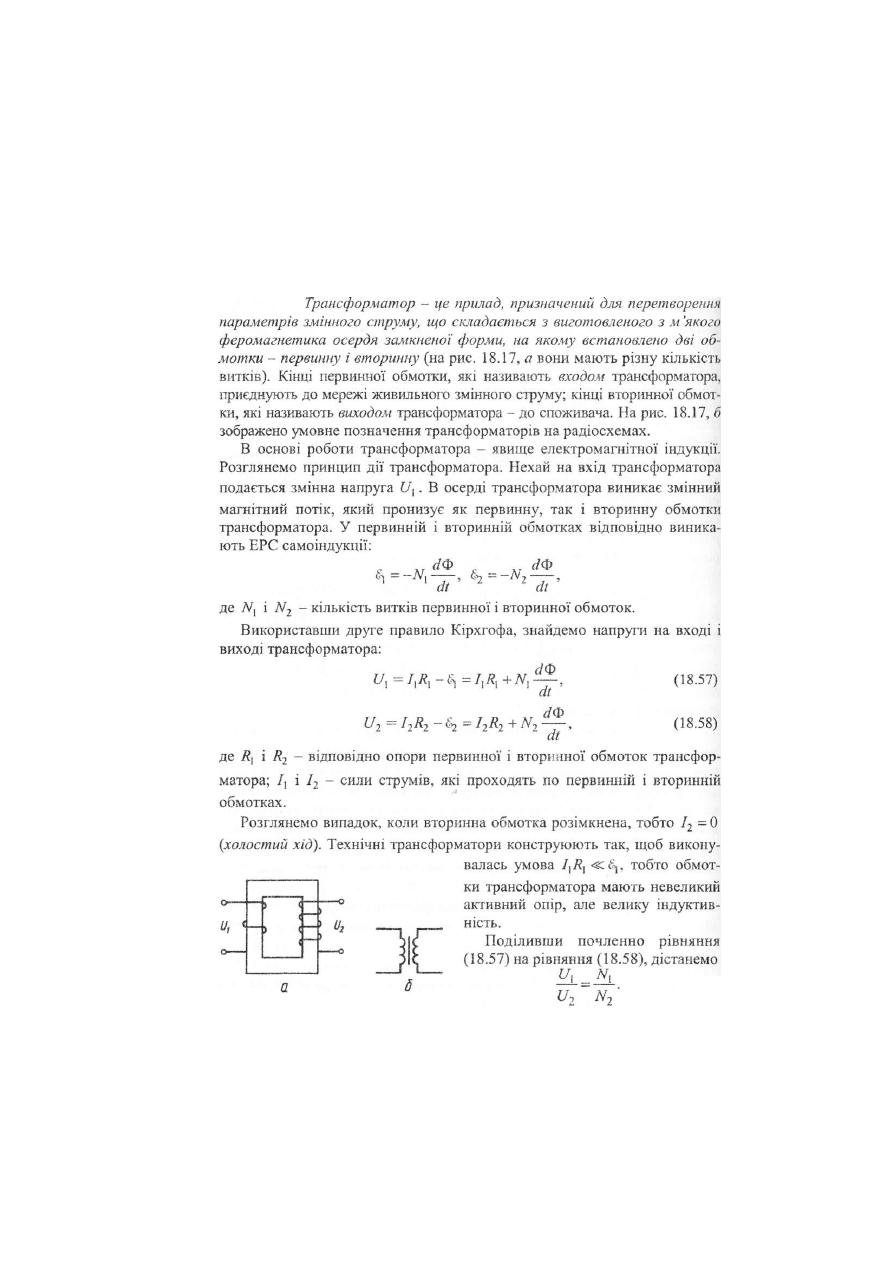

§ 169. Трансі

Трансформа тор

(18.59)

.  1 8 . 1 7

422

Напруга на кінцях вторинної обмотки трансформатора так відноситься

до напруги на кінцях його первинної обмотки, як кількість витків вторин-

ної обмотки відноситься до кількості витків первинної обмотки.

Коефіцієнт трансформації

Відношення  к ~ М

{

/ N

2

 називають

 коефіцієнтом транс-

формації.

 Якщо на вторинній обмотці витків більше, то трансформатор

називають

 підвищувальним

 (І

¥

2

>

А

Г

|), якщо менше -

 знижувальним

(м

г

<м

х

).

Якщо трансформатор навантажений, то спадом напруги у вторинній

обмотці порівняно з ЕРС індукції нехтувати не можна, тому вираз (18.59)
має складніший характер.

ТИПИ

 трансформаторів

Є також конструкції трансформаторів, в яких частина пер-

винної обмотки є вторинною або навпаки (рис. 18,18). Такі трансформа-

тори називають

 автотрансформаторами

. Якаю один з контактів авто-

трансформатора зробити рухомим, то можна плавно змінювати вихідну

напругу, Один з типів трансформаторів, які використовують у лаборатор-
них дослідженнях, називають ЛАТР.

Для добування в лабораторних умовах змінного струму високої напру-

ги завдяки енергії постійного струму застосовують трансформатор особ-

ливої конструкції, який називають

 індукційною котушкою Румкорфа.

 Ця

котушка дає можливість добути між кінцями вторинної обмотки напругу

близько 10 кВ.

У процесі роботи трансформатори нагріваються, тому їх треба охоло -

джувати. Малопотужні трансформатори охолоджують повітрям, потужні -

мінеральним трансформаторним маслом; Для цього осердя з обмотками
занурюють у масло, а зовні корпусу встановлюють масляні
радіатори, через які пропускають або холодне повітря, або
воду.

Потужність сучасних трансформаторів досягає 1000 МВт,

напруга підвищувальних обмоток 750 кВ. При таких парамет-
рах розміри стального осердя і обмоток великі, і такі транс-
форматори є величезними спорудами масою в сотні тонн.

Трансформатор - найсучасніший перетворювач енергії,

коефіцієнт корисної дії потужних трансформаторів досягає
94-99 %. Рис. 18.18

ч

423

§170. Струми високої частоти

Струми, які мають частоту 50-10 000 Гц, називають

 струма-

ми низької частоти

, струми, частота яких перевищує 10 000 Гц -

 стру-

мами високої частоти.

Якщо в однорідному провіднику із сталим поперечним перерізом про-

ходить постійний струм, то густина струму однакова в різних точках пе-
рерізу провідника. Якщо проходить змінний струм, то в цьому разі густи-
на струму не буде однаковою по перерізу: вона найбільша на поверхні і

найменша на осі провідника. Її нерівномірність тим більша, чим товщий
провідник і чим більша частота змінного струму, а за дуже великих час-
тот струм практично існує лише в тонкому поверхневому шарі. Це явище
називають

 скін-ефектом

 (від англ. "скін" - шкіра). Воно пояснюється

виникненням вихрового електричного поля електромагнітної індукції.

Для таких струмів суцільні проводи можна замінювати тонкостінними

трубками-хвилеводами, які покривають шаром срібла, що добре прово-
дить струм, оскільки їх опір практично зумовлений лише поверхневим
шаром. Це явище широко застосовують у радіотехніці надвисоких частот.

Тепер струми високої частоти застосовують для швидкого прогрівання

і плавлення металів, поверхневого гартування стальних виробів, прогрі-
вання діелектриків, сушіння деревини, харчових продуктів, у медицині -
для прогрівання уражених органів тіла людини.

Розглянемо приклад поверхневого гартування стальних виробів. За до-

сить високої частоти струми зосереджуються біля поверхні деталі, яку
гартують, за короткий час її прогрівають, а всередині метал не досягає
температури гартування. Поверхня деталі після гартування набирає потріб-
ної твердості і не стає крихкою, бо всередині неї метал не гартувався.

§ 171. Поняття про трифазний

 струм

Трифазною системою електричних кіл називають систему,

що складається з трьох електричних кіл змінного струму однакової час-

тоти, ЕРС яких зсунуті за фазою на 1/3 періоду.

 Якщо амплітуди ЕРС

однакові між собою, то систему називають

 симетричною.

 Кожне окреме

коло трифазної системи скорочено називають

 фазою.

До 90-х років XIX ст. використовували однофазний струм, від генератора

до споживача йшла лінія з двох проводів. Проте спроби створити потужні
електродвигуни однофазного струму були невдалі, тому довго змінний
струм застосовували переважно для освітлення. В кінці 80-х років XIX ст.
італійський учений Г. Ферраріс і сербський електротехнік Н. Тесла незалеж-
но один від одного розробили теорію використання багатофазного струму.
