Відомо, іцо випромінювання світного тіла складається з хвиль, які ви-

промінюють окремі атоми. Тривалість випромінювання окремого атома

о

становить 10 с. За цей час у вакуумі утворюється цуг хвиль (послідов-

ність горбів - западин) завдовжки близько 3 м, тобто

8 = с/ = 3-10

8

 м/с-10~

8

 с = 3м.

Оскільки тіло одночасно випромінює безліч атомів, то збуджувані ни-

ми цуги хвиль, накладаючись одна на одну, зазнають випадкових стриб-
коподібних змін, тобто вони некогерентні і стійкої картини інтерференції
не буде. Щоб утворилася стійка картина інтерференції, хвилі мають бути
узгоджені в часі та за довжиною.

Метод

 утворення когерентних світлових хвиль

Для утворення когерентних світлових пучків застосовують

різні штучні прийоми. Фізична суть усіх приладів (дзеркала Френеля, бі-
призми Френеля, щілини Юнга і т. д.) для спостереження інтерференції
світла однакова: світло від одного джерела йде

до екрана двома різними шляхами.

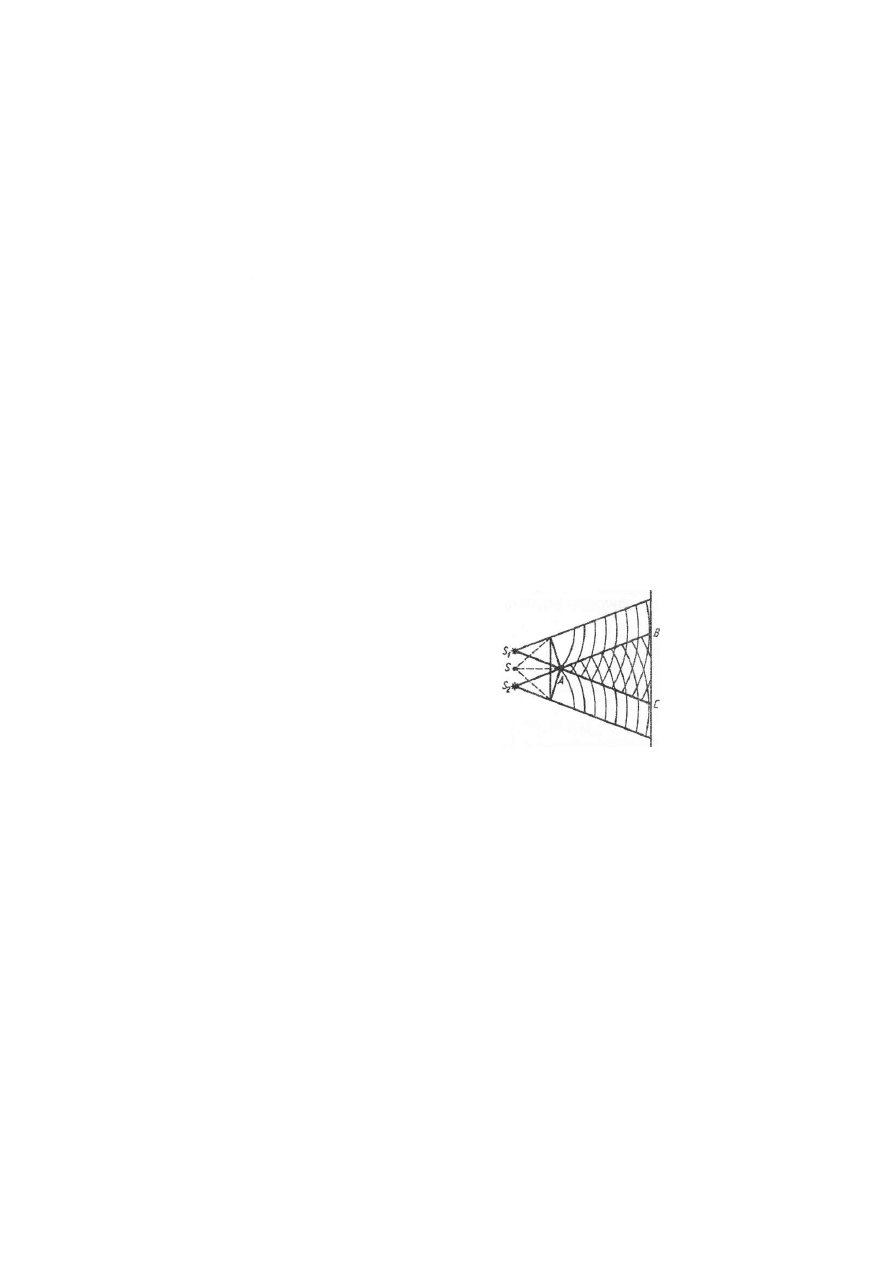

Схему спостереження інтерференції світла

за допомогою біпризми Френеля зображено на
рис. 21.8. У цій схемі для роздвоєння хвилі,
яка йде від джерела 5, використано заломлен-
ня світла. Хвиля, яка йде від джерела роз-

двоюється через заломлення в двох половинах
біпризми і доходить до екрана двома різними

шляхами. На екрані в ділянці

 АВС

 спостеріга-

ється інтерференція двох систем когерентних хвиль, які ніби виходять
з двох джерел і <5*2, що є уявними зображеннями джерела 5.

Рис. 21.8

§ 192. Інтерференція в тонких плівках

Найтиповішим і найбільш поширеним прикладом інтерферен-

ції світла є інтерференція в тонких плівках (мильна плівка, тонка скляна
пластинка і т. д.).

На рис. 21.9 зображено тонку плівку завтовшки й, на неї під кутом ос

до нормалі падає паралельний пучок променів. Розглянемо результат

інтерференції в променях, відбитих від плівки. Промінь 8А, потрапляю-

чи в точку

 А

, частково відбивається

 (АЕ),

 частково заломлюється

 (АВ).

475

Заломлений промінь

 АВ

 зазнає відбивання від

нижньої поверхні плівки в точці

 В

 і, заломив-

шись у точці С, виходить з плівки

 (СО).

 Промені

АЕ

 і

 СО

 когерентні, бо утворені з одного проме-

ня

 8А.

 Знайдемо оптичну різницю ходу 5 проме-

нів

 АЕ

 і

 СО.

Оптичний шлях дорівнює геометричному

шляху, помноженому на показник заломлення
середовища, в якому поширюється світло.

З точки С проведемо нормаль

 СК

 до променів

АЕ

 і

 СО.

 Оптичні шляхи променів

 АЕ

 і

 СО

 від

нормалі

 СК

 до місця їх накладання (у фокусі лін-

зи) однакові. Оскільки промінь

 АЕ

 проходить у

першому середовищі, показник заломлення якого

п

{

=

 1 (повітря), оптичний шлях

 АК

, а промінь

 СО

 у другому середовищі з

показником заломлення

 п

 (плівка) - оптичний шлях

 (АВ

 +

 ВС)п,

 то

5

 = (АВ + ВС)п - ЛК.

 З рис. 21.9 випливає, що

 АВ-ВС-А!

 созу, а

АК -АС

 зіп а, але

 АС-

 тоді

 АК = 2(1

у зіп а. Виконавши ці три-

гонометричні перетворення, дістанемо, що різниця ходу двох променів

А і г

тз

ІШ

п

Ґ Г

\

 І

*

 2с1п

  і л *

о =

 2а

 у 5Ш а =

2

сіп 23,

 зіп у зіп а

созу

Але зіп а = п зіп у; отже,

созу

созу

2дп

 (і -зіп

2

 у)

 г~ —— г-

- = 2^ясозу

-2с1^п -п

 зіп у  = 2

З у п

2 • 2

зіп  а .

созу

Щоб визначити остаточну різницю ходу, треба врахувати, що

світлові хвилі, відбиваючись від оитично густішого середовища

(від середовища з великим показником заломлення), змінюють фазу
на

 тс,

 тобто дістають додаткову різницю ходу, яка дорівнює

 тс/2.

Тоді останній вираз можна записати так:

і = 2</л/л

2

 5І11

2

 (І + —.

2

(21.9)

Різниця ходу залежить від товщини

 сі

 плівки, показника заломлення

 п

матеріалу, кута падіння а променів і довжини хвилі X падаючого світла.
Отже, результат інтерференції в тонких плівках визначається такими
умовами, вираженими через оптичну різницю ходу.

476

Умова максимуму:

2к~ = 2с1^п

2

 -зіп

2

 а . (21.10)

2 2

Умова мінімуму:

(2*  + = 23^п

2

 -8Іп

2

 а  + ( 2 1 . 1 1 )

Аналізуючи вирази (21.10) і (21.11), доходимо висновків:

1) якщо на тонку плівку падає монохроматичне випромінювання

(наприклад, X = 6,7 • 10"

7

 м - червоний колір), то вона у відбитому світлі

буде або червоною (21.10), або темною (21.11).

2) якщо на тонку плівку падає біле світло (складне), то вона мати-

ме забарвлення, що відповідає X, для якої виконується умова (21.10).

Однорідне забарвлення при куті падіння а спостерігається тоді, коли

товщина плівки скрізь однакова, у противному разі плівка не матиме пос-
тійного забарвлення і тільки частини плівки, які мають однакову товщи-

ну, будуть забарвлені в один колір.

Інтерференційна картина спостерігається і в прохідному світлі, але

оскільки в прохідному світлі не втрачається півхвиля, то вся картина ін-
терференції зміниться на обернену.

§ 193. Смуги однакової товщини. Кільця Ньютона

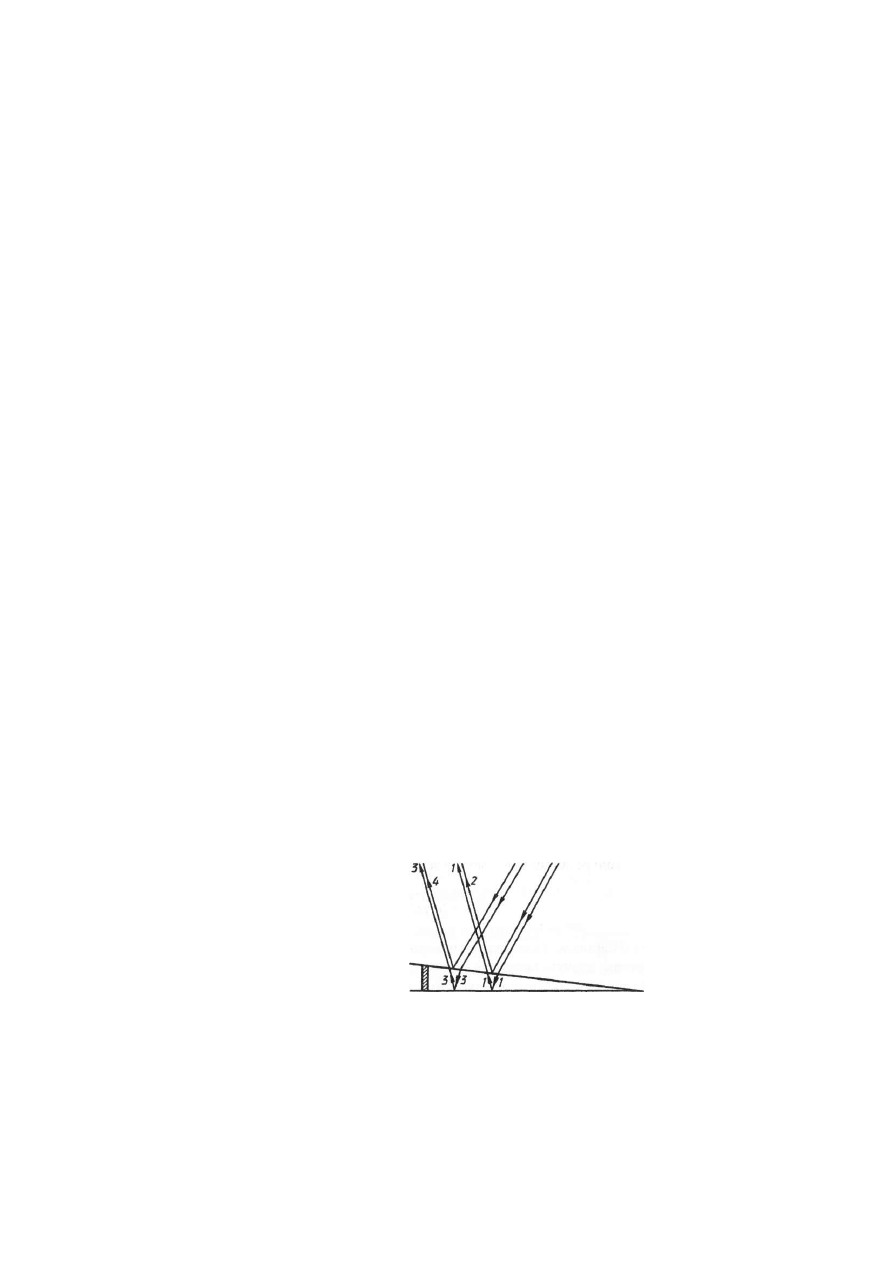

Інтерференційні смуги в повітряному клині можна спостері-

гати, якщо одну плоскопаралельну скляну пластинку покласти на другу, а
під один з кінців верхньої пластинки покласти невеликий предмет так,
щоб між ними утворився повітряний клин (рис. 21.10). У цьому разі різ-
ниця ходу променів визначається формулами (21.10) і (21.11). Припусти-
мо, що промені

 1-4

 падають на клин нормально (8Іпа = 0) і показник

заломлення повітря

 п

 = 1, тоді

4 5

 21

Ь-2сІ + Х/2.

 (21.12)

На грані, де скляні пластинки

стикаються, (1^0 і 8 = А,/2, тому
спостерігатимемо темну смугу (мі-

німум).

Перша світла смуга (к  - 1 ) ви-

никає при 5 =

 X,

 бо 5 =

 2к{Х!2) =

477

= 2 • 1 • (X / 2) = X, тому 8 = 2сі + X / 2 = X . Звідси дістанемо, що в цьому

місці товщина повітряного клина

 сі

 =

 X

 / 4. Саме такий повітряний про-

міжок проходить паралельно грані стикання, і світла смуга має вигляд
прямої лінії.

Друга світла смуга буде там, де товщина повітряного клина досягає

значення

 сі = 3/4Х,

 оскільки при цьому

8 = 2-2(А,/2) = 2

Ці смуги, кожній з яких відповідає своя цілком певна товщина клина

або паралельної пластинки, називають смугами однакової товщини. Смуги
однакової товщини можуть бути прямими лініями, концентричними колами і
мати будь-яку іншу форму залежно від розміщення точок, які відповіда-
ють (1 = сопзі. Кут клина має бути дуже малим, інакше смуги однакової
товщини накладуться одна на одну і їх не можна буде розрізнити.

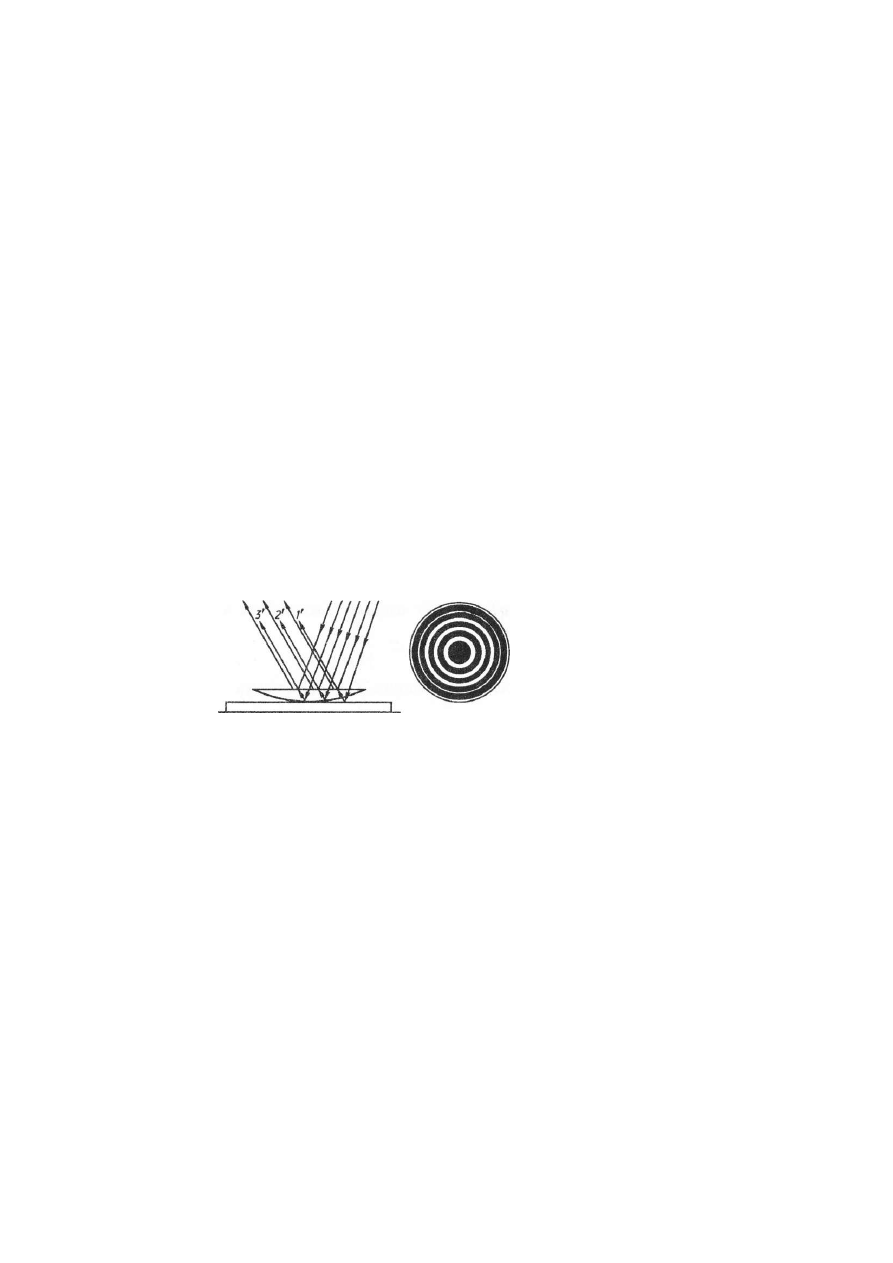

Смуги однакової товщини можна добути, якщо плоскоопуклу лінзу з

великим радіусом кривизни (і? = 10...100м) покласти на плоскопаралель-
ну пластинку (рис. 21.11,

 а).

 У цьому разі смуги однакової товщини ма-

ють вигляд кілець, які нази-
вають кільцями Ньютона
(рис. 21.11, б).

Якщо на лінзу падає мо-

нохроматичне світло, то хви-
лі, відбиті від верхньої і ниж-
ньої меж цього повітряного
прошарку, інтерферують між
собою і різниця їх ходу за-
лежить від товщини цього

повітряного клина. У відбитому світлі при цьому спостерігається така кар-
тина: у центрі - чорна пляма, поперемінно оточена концентричними світли-
ми і темними інтерференційними кільцями спадної ширини (рис. 21.11,

 б).

У прохідному світлі буде навпаки: усі світлі кільця будуть темними, а в
центрі - світла пляма.

§ 194. Використання інтерференції в науці і техніці

Інтерференцію широко використовують у різних галузях на-

уки і техніки. Тепер еталон довжини встановлено як певну кількість (виб-
раних) довжин світлових хвиль. Використовуючи інтерференцію, можна
визначити довжини хвиль, показники заломлення, мікроскопічні розміри
тіл, мікронерівності на поверхні деталей.

5 2 1 3'32'2Ґ1

й 6

Рис. 21.11

478

Інтерференція в рентгенівській області електромагнітних випроміню-

вань є основою рентгеноструктурного аналізу кристалічних ґрат твердих

розчинів, сплавів і чистих речовин. Для цього використовують різні за кон-
струкцією прилади, які називають

 інтерферометрами,

 У кожному інтерфе-

рометрі вимірюваний параметр є змігшою величиною, а всі інші - сталі.

Інтерферометр Майкельсоша

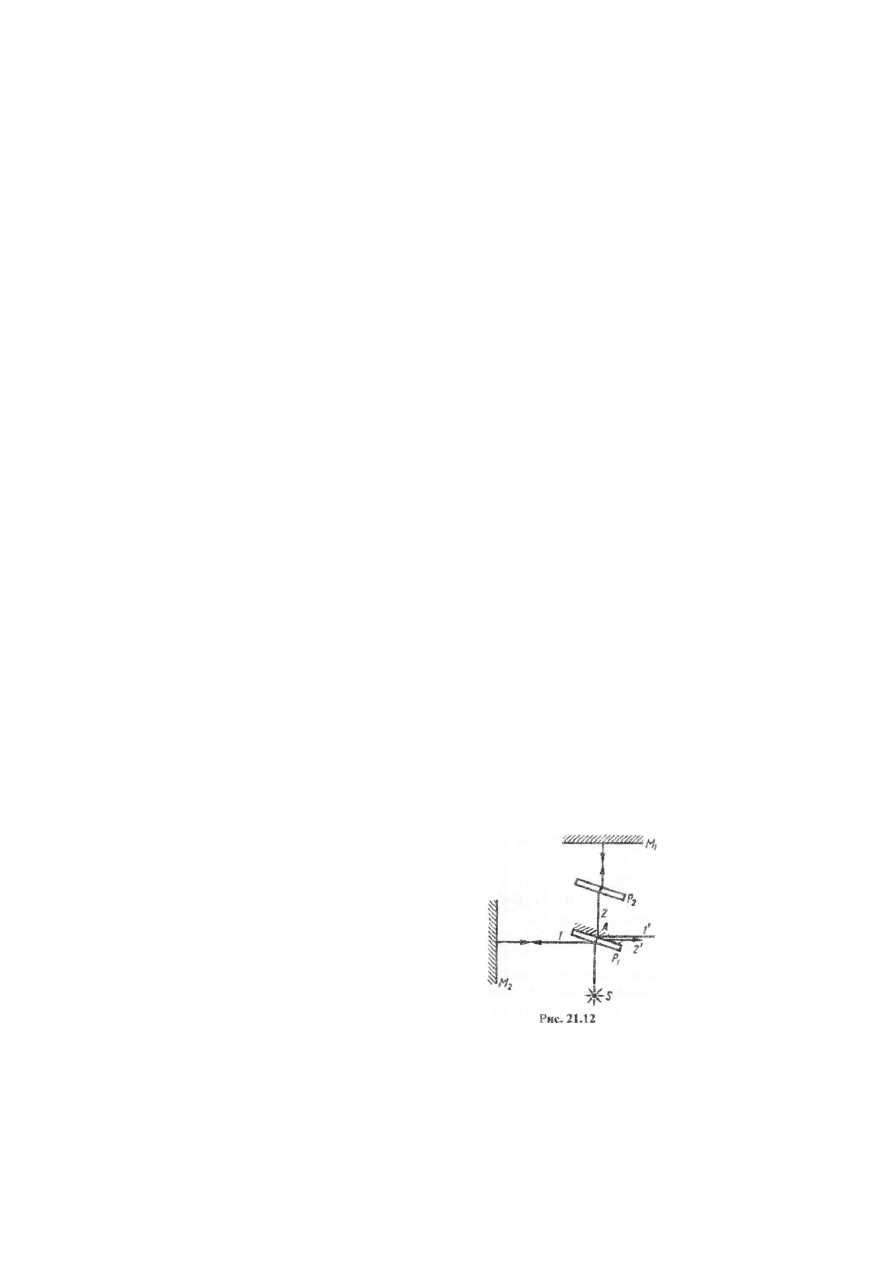

Перший інтерферометр запропонував А. Майкельсон, Прин-

цип дії інтерферометра Майкельсона (рис. 21.12) досі широко застосову-
ють у різних типах, ідах приладів. Прилад складається з двох дзеркал М

1

 і

М

2

 і напівпрозорої посрібленої пластинки

 Р

х

, Світло від джерела 5 падає

на пластинку

 Р

1

 під кутом 45° і поділяється на два промені, тому воно

належить до групи двопроменевих. Шляхи променів, як видно з рисунка,
різні, внаслідок чого вони набувають певної різниці ходу.

Промінь 1, відбиваючись від дзеркала

 М

2

 , частково проходить крізь

пластинку

 Р

х

 (промінь

 ї

 ). Промінь 2, відбившись від дзеркала

 М

х

, повер-

тається до пластинки

 Р

х

, двічі проходячи крізь скляну пластинку

 Р

І9

 па-

ралельну

 Р

{

. Пластинка

 Р

2

 відрізняється від пластинки

 Р

х

 тим, що вона

не покрита шаром срібла. Промінь

 2

 частково відбивається від пластинки

Р

х

 (промінь

  ї

) . Промені

 Г

 і

 2

когерентні. Результат їх інтерференції

залежить від оптичної різниці ходу променя 1 від точки А до дзеркала

М

г

 і променя

 2

 від; точки

 А

 до дзеркала

 М\

, Завдяки пластинці

 Р

2

 їж оп-

тичні шляхи однакові, тому пластинку

 Р

2

 називають

 компенсатором.

Отже, оптична різниці ходу променів

 Г

 і

 ї

 дорівнює 5 =

 2щ {і

х

  - і

2

) , де

/, і /

2

 - відстані від точки А до відповідних дзеркал, щ - показник зало-

млення повітря. Якщо /| = /

2

, то буде макси-

мум інтерференції. Зміщення одного з дзеркал
на відстань

 Х/4

 дасть різнждю ходу променів

Х/2, що веде до виникнення мінімуму. Отже,

за зміною інтерференційної картини можна
робити висновок про малі переміщення одного

п дзеркал і використати інтерферометр для
гочних вимірювань довжини. Ставлячи за-
мість одного з дзеркал яку-небудь деталь, мож-
на за формою смуг або кілець контролювати

якість її обробки.
