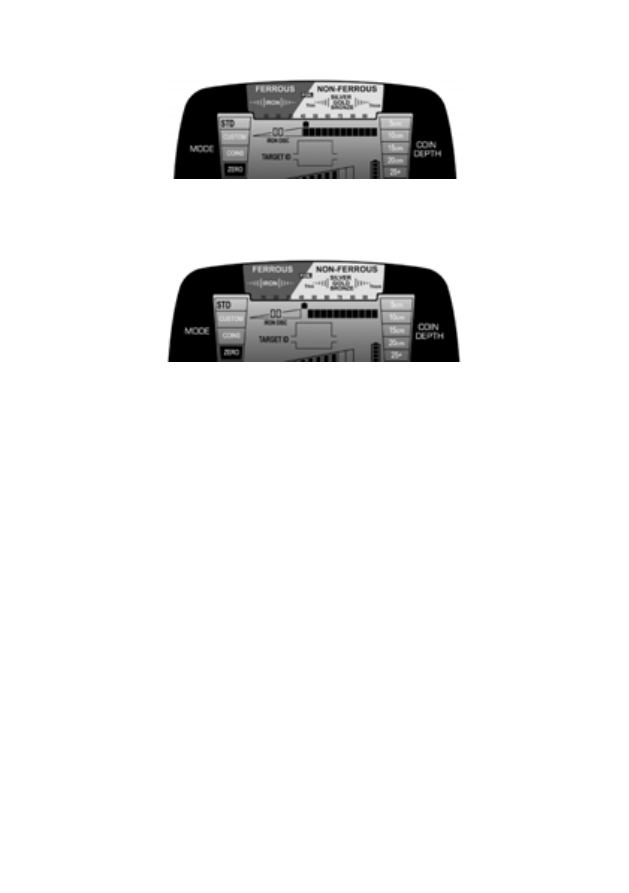

Пример: Изменение шаблона селективной дискриминации вручную

Кнопками NOTCH DISC поставьте курсор отметки объекта над сегментом, который вы

хотите  отключить

(см.  рисунок  выше)

.  Кнопкой  ELIM  удалите  этот  сегмент  с  нижней

шкалы

(см рисунок ниже)

. Соответствующие объекты селективно исключаются из обна-

ружения.

Во  втором  способе  изменения  шаблона  селективной  дискриминации  используется

только кнопка ELIM. Когда во время поиска нежелательный объект идентифицирован на

слух, просто нажмите кнопку ELIM, чтобы создать «селектор» для этого курсора отметки

объекта. Когда

AT Pro

встретит такой объект ещѐ раз, он не сформирует никакого звуко-

вого сигнала.

Кнопку  ELIM  на

AT  Pro

  можно  также  использовать  для

поиска  предметов  из  кон-

кретного металла

. Например, если потерялась серѐжка, то с

AT Pro

можно просканиро-

вать  вторую  в  режиме  ZERO.  Заметьте  позицию,  в  которой появляется  курсор  отметки

объекта, когда металлоискатель проходит над серѐжкой. Затем кнопками NOTCH DISC и

ELIM отключите все другие сегменты, кроме того, который соответствует серѐжке.

Примечание:

В  зависимости  от  того,  как  серѐжка  лежит  в  земле,  еѐ  отметка  может

немного варьироваться. Поэтому ваши шансы найти еѐ повысятся, если включить ещѐ по

сегменту с каждой стороны. После этого

AT Pro

будет запрограммирован на поиск поте-

рянной серѐжки на основе информации о еѐ проводимости, полученной от второй такой

же.

Примечание:  Функцию  селективной  дискриминации  можно  использовать  для  изме-

нения шаблона дискриминации в каждом из режимов. Изменения в шаблоне селективной

дискриминации,  сделанные  при  работе  с  Пользовательским  вариантом  настроек  (как  в

стандартном, так и в профессиональном режиме), при выключении питания металлоиска-

теля  сохраняются.  Однако  все  изменения  в  шаблоне  селективной  дискриминации,  сде-

ланные в вариантах настроек ZERO или COINS, при выключении металлоискателя и его

повторном включении возвращаются к заводским значениям.

Дискриминация железа

— В

AT Pro

предусмотрена функция настройки дискрими-

нации  железа  высокого  разрешения.  Это  дополнительное  разрешение  позволяет  более

точно  управлять  тем,  насколько  активно  применяется  дискриминация  по  железу.  Пара-

22

метр может принимать значение от 0 (дискриминация по железу отсутствует) до 39 (мак-

симальная дискриминация железа).

Показанные  ниже  примеры  иллюстрируют,  как  железный  предмет  часто  «маскирует»

сигнал от расположенного рядом «ценного» предмета, если уровень дискриминации же-

леза  чрезмерно  высокий.  Использую  имеющуюся  в

AT  Pro

функцию  Дискриминации

железа  высокого  разрешения, можно  установить  как  раз  такой  уровень  дискриминации

железа,  который  отсекает  ненужный  гвоздь,  показанный  в  этом  примере.  Используя

только  минимально  необходимый  уровень  дискриминации,  металлоискатель  обнаружит

комбинированную  проводимость  монеты  и  гвоздя,  тем  самым  обойдя  потенциальную

проблему «маскирования».

Рисунок 1

Рисунок 2

Железные объекты, такие, как гвоздь, показанный на рисунке  1, иногда могут маскиро-

вать сигнал от ценного объекта. Если уровень дискриминации слишком высокий, то цен-

ный объект

(показанный на рисунке 2)

можно пропустить. О том, как  установить опти-

мальный  уровень  дискриминации  железа  для  того,  чтобы  устранить  отклик  на  гвоздь,

показанный на рисунке 1, и тем не менее суметь обнаружить ценный предмет, показан-

ный на рисунке 2, можно прочесть на стр. 23.

Уровень дискриминации же-

леза высокого разрешения

Кнопка IRON DISC (Дискри-

минация железа)

www.garrett-hobby.ru

23

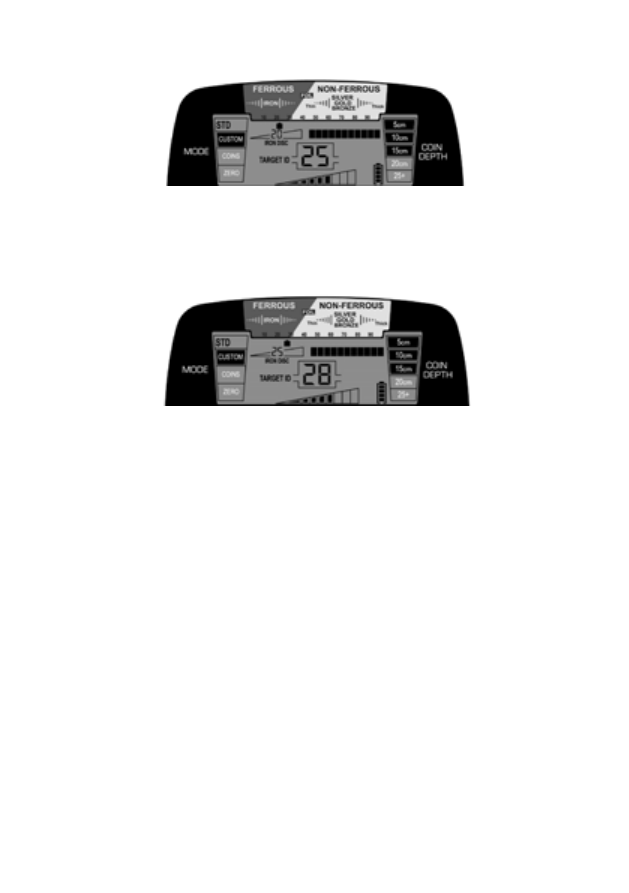

Пример: Поиск объектов в мусоре с Дискриминацией железа высокого разрешения

На этом рисунке

AT Pro

работает с уровнем IRON DISC, равным 20. Гвоздь, показанный

на рисунке 1 (на стр. 22) даѐт отметку на шкале Цифровой отметки объекта в диапазоне

от 10 до 25. Чтобы исключить гвоздь из числа обнаруживаемых объектов, кнопкой IRON

DISC (+)увеличьте уровень дискриминации железа до 25 To.

На рисунке 2 тот же гвоздь находится над ценным предметом. Поскольку уровень дис-

криминации  железа  установлен  на  25,  сам  по  себе  гвоздь  не  обнаруживается;  однако

суммарная проводимость двух объектов превышает 25.

Поэтому  ценный  предмет  обнаруживается  благодаря  тому,  что  суммарная  проводи-

мость оказывается выше, чем проводимость только дискриминируемого объекта (гвоздя).

24

ЗВУКОВОЙ СИГНАЛ ЖЕЛЕЗА

Сигнал Iron Audio

ВКЛЮЧЁН

Кнопка

IRON AUDIO

Для  включения  или  отключения  функции  IRON  AUDIO  (Звуковой  сигнал  железа)

нажмите и отпустите кнопку IRON AUDIO. Когда эта функция активна, на ЖК дисплее

появляется  индикация  "IRON  AUDIO"

(как  показано  выше  на  рисунке)

.  Функцию  Iron

Audio можно использовать в любом из шести режимов работы

AT Pro

.

Разбросанные  там  и  тут  железные  предметы  могут  маскировать  ценные  объекты  и

даже вызывать появление «сигналов-призраков», которые выглядят как сигналы от цен-

ных  объектов.  Выбираемая  на  металлоискателях  Garrett  функция  Iron  Audio  (звуковой

сигнал железа) даѐт пользователю возможность слышать сигнал от дискриминированного

железа (в нормальных обстоятельствах подавляемый), чтобы получить полное представ-

ление о картине и избежать необходимости выкапывать ненужные предметы.

Функция Iron Audio даѐт также возможность подстраивать среднечастотный диапазон

так,  чтобы  в  него  попадали  сигналы  от  всех  объектов,  находящиеся  выше  уровня  дис-

криминации железа. Пользователь может настроить отсечку между низким тоном, соот-

ветствующим  железным  предметам,  и  среднечастотными  тональными  сигналами,  соот-

ветствующими ценным объектам.

www.garrett-hobby.ru

25

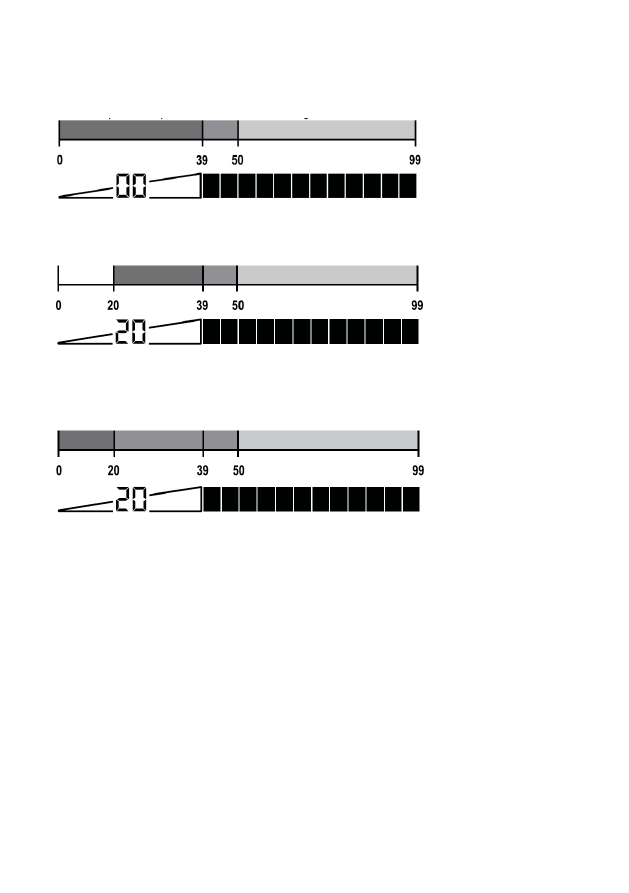

Приведѐнные ниже иллюстрации относятся к использованию функции звукового сиг-

нала железа:

Железо (низкий тон)

Средний тон  Высокий тон

Функция IRON AUDIO отключена: Нормальное распределение низких, средних и высо-

ких тональных сигналов.

Нет звука Железо (низкий тон)

Средний тон  Высокий тон

Функция IRON AUDIO отключена: С уровнем дискриминации железа, равным 20, для

всех объектов с отметкой ниже 20 звуковая индикация отсутствует.

Железо

(низкий тон)  Средний тон

Высокий тон

Функция IRON AUDIO включена: Для всех объектов с отметкой ниже 20 выдаѐтся низ-

кочастотная звуковая индикация, а объекты с отметкой выше 20 выдаѐт средний или вы-

сокий тон.

При использовании звуковой индикации железа в Профессиональном режиме метал-

лоискатель не только реагирует на объекты из железа звуковым сигналом, но и формиру-

ет  ещѐ  более  информативные  звуковые  многотональные  сигналы.  Например,  на  гвоздь

при  прохождении  над  ним  катушки  металлоискатель  реагирует  несколькими  быстрыми

сигналами  низкого  тона.  Плоский  железный  предмет,  например,  бутылочная  пробка,

формирует весьма характерный отклик низкий-высокий-низкий.

Совет  при  использовании  звуковой  индикации  железа

:  На  участках  с  большой

концентрацией железа функцию звуковой индикации железа рекомендуется отключать. В
противном случае будет слышно слишком много сигналов. Затем, если будет обнаружен
объект, на который выдаѐтся непонятный или нехарактерный сигнал, включите функцию
Iron Audio, чтобы проверить, не железо ли это

Дискриминация же-

леза с высоким раз-

решением

Показывает выбранный

уровень дискриминации

по железу
