26
Чтобы в полной мере оценить дополнительную информацию, которую можно полу-
чить при помощи функции IRON AUDIO, проведите следующий эксперимент. Начните
работу с
AT Pro
в Стандартном (STD) режиме в варианте Zero и проведите катушкой над
бутылочной крышкой, лежащей плашмя на земле. Обратите внимание, что отклик
устройства такой же, как и для ценного объекта.
Теперь переключите металлоискатель в режим PRO Zero и снова проведите катушкой
над пробкой. Обратите внимание, что в начале и в конце объекта слышен слабый низкий
тон, что указывает не непонятный объект, который может быть железным. Наконец,
установите параметр IRON DISC на 35, включите функцию Iron Audio и снова полностью
проведите катушкой над этим предметом. Ясно слышимый переход низкий-высокий-
низкий указывает на объект, несомненно сделанный из железа.

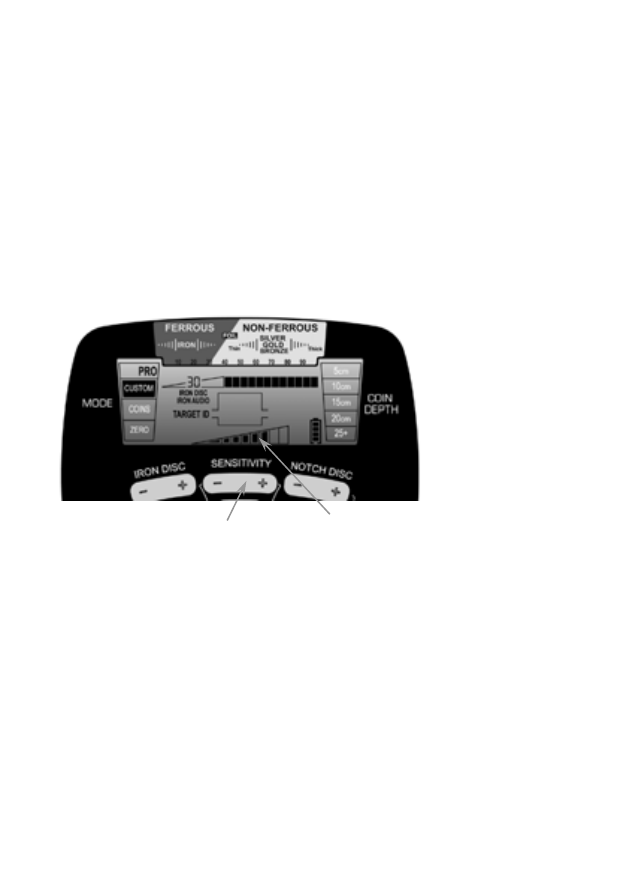

ЧУВСТВИТЕЛЬНОСТЬ
Кнопка
SENSITIVITY
(ЧУВСТВИТЕЛЬНОСТЬ)
Индикатор
чувствительности
В
AT Pro
имеется восемь (8) уровней чувствительности. Переключение от одного
уровня к другому в пределах этих восьми осуществляется кнопками (+) или (-) SENSI-
TIVITY, которые постоянно видны на ЖК дисплее.
Более высокие уровни чувствительности нужны при поиске мелких или находящихся
очень глубоко объектов. Более низкие уровни чувствительности рекомендуются, когда
поведение металлоискателя неустойчиво из-за обилия металлического мусора, на почвах
с высокой минерализацией, на пляжах с солѐной морской водой, при работе в условиях
электрических помех или при работе неподалѐку других металлоискателей.
www.garrett-hobby.ru
27
КАЛИБРОВКА ПО ГРУНТУ
Индикатор GND BAL (отображается на ЖК дис-
плее только при его использовании)
Параметр GND BAL (отображается на ЖК дисплее
только в режиме Ground Balance)
Кнопка NOTCH DISC
(используется вместе с
GND BAL)
Кнопка
GND
BAL
Кнопка GND BAL
– держите нажатой для автоматической калибровки по грунту или
вместе с кнопкой NOTCH DISC для проведения ручной калибровки по грунту.
Минерализация грунта отрицательно сказывается на работе металлоискателя. Чтобы
исключить нежелательные сигналы, связанные с грунтом, и получить максимальную
стабильность при обнаружении объектов,
AT Pro
можно откалибровать по грунту как
автоматически, так и вручную.
Автоматическая калибровка по грунту:
Нажмите, не отпуская, кнопку GND BAL
(Калибровка по грунту), непрерывно «покачивая» катушку вверх и вниз в пределах от 2
до 20 см от поверхности земли. Когда громкость звукового сигнала достигнет минимума,
отпустите кнопку и начинайте свой поиск. Значения параметра отстройки от грунта будет
показано на ЖК дисплее в центре. Низкие значения параметра отстройки от грунта соот-
ветствуют проводящему грунту; высокие значения соответствуют железистым почвам.
Ручная калибровка по грунту:
Вы можете провести калибровку по грунту вручную,
чтобы получить слегка положительный отклик, чтобы упростить поиск мелких объектов,
или слегка отрицательный, чтобы снизить отклик от «горячих пород» и терракоты.
Нажмите и отпустите кнопку GND BAL и непрерывно покачивайте катушкой вверх и
вниз в пределах от 2 до 20 см от поверхности земли. Если вы слышите низкий звук, уве-
личьте значение параметра отстройки от грунта Ground Balance кнопкой (+) NOTCH
DISC. Если вы слышите высокий звук, уменьшите значение параметра отстройки от
грунта Ground Balance кнопкой (-) NOTCH DISC. На кнопки (+) или (-) NOTCH DISC
следует нажимать однократно, чтобы делать пошаговые изменения, или можно держать
их нажатыми длительное время, чтобы изменить намного значение параметра.
Продолжайте покачивание катушки и настройку металлоискателя до тех пор, пока не
будет получен минимум звукового сигнала, что указывает на успешную калибровку по
грунту. Значение параметра отстройки от грунта отображается в ЖК дисплее.
28
Для выхода из режима ручной калибровки по грунту ещѐ раз нажмите кнопку GND
BAL. При выключении питания металлоискателя значение параметра отстройки от грун-
та сохраняется.
Типичные диапазоны для параметра отстройки от грунта:
80–99: Почвы с высоким содержанием железа (магнетиты, железоокисные минералы,
чѐрные пески, горячие породы, терракота)
60–80:Почвы с умеренной минерализацией (красная глина, коричневая глина, глинистые
минералы, содержащие железо, и т. д.)
20–60: Скорее всего, железные объект
0–20: Не содержащие железа минералы с высокой проводимостью, например, солѐная
вода

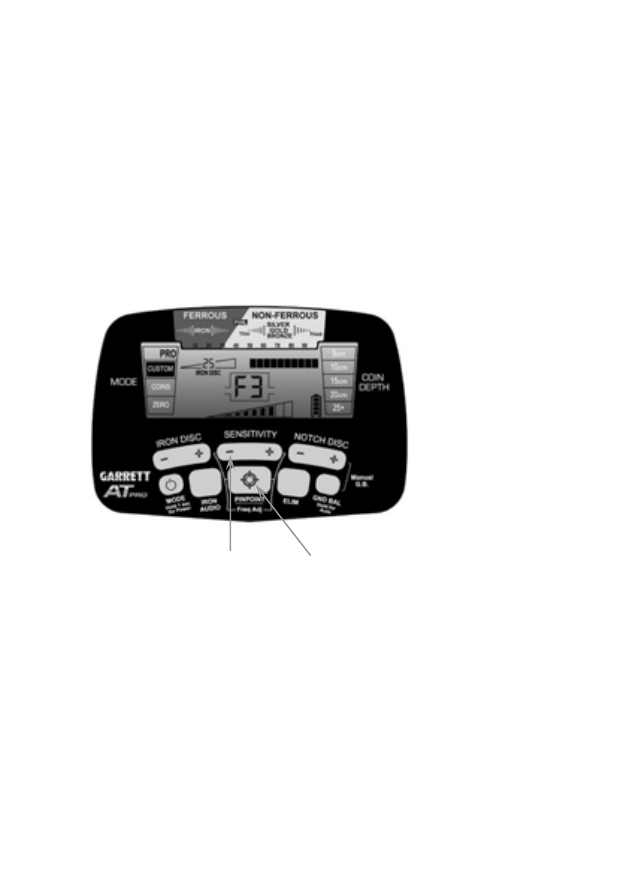

РЕГУЛИРОВКА ЧАСТОТЫ
Кнопка SENSITIVITY
(ЧУВСТВИТЕЛЬНОСТЬ)
Кнопка
PINPOIINT/ регу-
лировка частоты
Для регулировки частоты нажмите кнопку PINPOINT/Freq Adj вместе с кнопкой (+)
или (-) SENSITIVITY.
AT Pro
может работать на четырѐх несколько различающихся частотах, чтобы сни-
зить помехи, вызываемые источниками электропитания (например, линиями электропе-
редач) или другими металлоискателями.
Для регулировки частоту нажмите, не отпуская, кнопку PINPOINT и кнопками (+)
или (-) SENSITIVITY измените частоту, чтобы найти такую, для которой помехи мини-
мальны. Установленная частота (F1–F4) индицируется на ЖК дисплее. По окончании
отпустите кнопку PINPOINT.
Примечание: изменение частоты невелико и не влияет на качество обнаружения объ-
ектов.
www.garrett-hobby.ru
29
ТОЧНАЯ ЛОКАЛИЗАЦИЯ
Для определения точного места нахождения объекта нажмите, не отпуская, кнопку
Pinpoint.
Для применения функции точной локализации держите катушку немного в сто-
роне от предполагаемого места нахождения объекта на постоянной высоте (например, 2
см). Нажмите, не отпуская, кнопку Pinpoint и начинайте водить катушкой над зоной воз-
можного нахождения объекта, сохраняя ту же высоту катушки над грунтом. Чтобы найти
точку с максимальным сигналом, водите катушкой крестообразно, из стороны в сторону
и вперѐд-назад. Примечание: чтобы минерализация грунта не вызывала ложных сигналов
и не маскировала сигнал от объекта, рекомендуется сохранять одну и ту же высоту в те-
чение всего процесса точной локализации.
Столбцовый индикатор ЖК дисплее также может помочь найти точку с максималь-
ным сигналом. Во время проведения точной локализации на верхней шкале ЖК дисплея
индицируется уровень сигнала. Когда видно максимальное число сегментов шкалы (счи-
тая слева направо), центр катушки находится непосредственно над объектом, а на шкале
глубины показывается оценка глубины, на которой находился бы объект размером с мо-
нету. В режиме точной локализации на ЖК дисплее отображается символ "PP".
Рекомендуется попрактиковаться в проведении точной локализации на тестовом
участке.
Примечание:
Центр
обнаружения находит-
ся под центром катуш-
ки, немного перед точ-
кой еѐ крепления к
штанге. Отверстие в
рамке катушки как раз
перед штангой может
служить опорной точ-
кой при точной лока-
лизации.
Означает центр
при точной
локализации
для DD-
катушки с раз-
мерами 28 x 22
см.
30
Верхняя шкала отоб-
ражает уровень сигнала
Индикатор глуби-
ны монеты
Кнопка PINPOINT
(Нажать для режима точной
локализации)
Традиционная
техника точной
локализации с
использованием
кнопки Pinpoint
Примечание:
Для достижения наилучших результатов при использовании способа
точной локализации сохраняйте постоянной высоту катушки над поверхностью земли
(например, 2 см) и проверяйте, что металлоискатель правильно отстроен от грунта.
Советы по сужению зоны поиска
: Крупные объекты при поиске в режиме точной
локализации дают широкий сигнал, что затрудняет поиск точного центра объекта.
Чтобы облегчить эту задачу, металлоискатель можно перенастроить на объект и тем
самым снизить поле его чувствительности следующим образом.
Удерживая нажатой кнопку Pinpoint, подводите катушку ближе к объекту до момента,
когда отклик на дисплее как раз достигает величины полной шкалы. Затем быстро отпу-
стите и снова нажмите кнопку Pinpoint, чтобы перенастроить металлоискатель и сузить
зону поиска. Продолжайте подводить катушку по направлению к объекту, чтобы найти
