СОДЕРЖАНИЕ

Учебное пособие для студентов

СОДЕРЖАНИЕ

Тема 3 Слесарно-монтажные инструменты и

трубопроводные работы

Ручной инструмент. Типовой набор ручного инструмента (рис.3.1) делится на:

1) режущий инструмент – зубила, крейцмейселя, набор напильников, ножовки, спиральные сверла, цилиндрические и конические развертки, круглые плашки, метчики, абразивный инструмент (бруски и пасты) и др.;

4.7 Типичные дефекты при выполнении разметки,

причины их появления и способы предупреждения

Тема 5 РУБКА

6.1 Правила выполнения работ при разрезании металла

Правила резания металлов в значительной мере различаются в зависимости от используемого инструмента и материала, который подвергается разрезанию. Рассмотрим правила резания применительно к различным его методам.

6.2 Правила безопасности труда

6.6 Типичные дефекты при резании металла, причины их появления

и способы предупреждения

Контрольные вопросы:

Контрольные вопросы:

Контрольные вопросы:

Контрольные вопросы:

Стационарное оборудование для притирки и доводки

Контрольные вопросы:

14.1 Механизация клепки

14.2 Типичные дефекты клепки, причины их появления

Контрольные вопросы:

Для разжигания лампы надо налить в ванночку 3 немного бензина и поджечь его. Перед разжиганием лампы вентиль 4 закрывают, а воздушный клапан 2 открывают. К моменту полного сгорания бензина в ванночке 3 следует закрыть клапан 2, подкачать воздух в резервуар 1, слегка открыть вентиль 4 и поставить лампу около защитного устройства (или кирпича) на расстоянии 10...15 см, прогреть змеевик лампы малым пламенем, а затем отрегулировать интенсивность горения. Гасят лампу закрытием вентиля 4 и выпуском воздуха из резервуара 1 клапаном 2. При засорении ниппеля лампы его прочищают примусной иголкой.

Для нагрева паяльник помещают в специальное устройство (рис.15.6, а), следя, чтобы его рабочая часть (обушок) находилась в некоптящей зоне пламени. Нагретый паяльник в перерывах между пайкой кладут на подставку, согнутую из стального прутка (рис.15.6, б).

Нагретую деталь перед погружением в закалочную среду выдерживают (подстуживают) некоторое время на воздухе. При подстуживании необходимо, чтобы температура детали не опускалась ниже точки Аr3 для конструкционных сталей и ниже точки Аr1 для инструментальных. Цель этого способа закалки – уменьшение внутренних напряжений и коробления деталей, особенно цементованных.

В зависимости от расположения шва на свариваемом изделии различают швы нижние (обыкновенные), верхние (потолочные), горизонтальные и вертикальные. Наиболее труден процесс сварки потолочных швов.

Одним из признаков классификации способов сварки является применение давления для сжатия деталей в процессе сварки. Сварка может осуществляться:

При сварке горелку продвигают вдоль шва, соблюдая необходимый угол наклона мундштука и проволоки к свариваемой поверхности. Угол наклона мундштука (рис. 17.4, а) колеблется от 150 (для сварки листов толщиной 1 мм) до 800 (при толщине 15 мм и выше).

Подвод газового пламени осуществляется сварочной горелкой (рис.17.4, а), в которой происходит смешивание кислорода и горючего газа, а корпус 1 позволяет удерживать горелку в рабочем положении. На корпусе расположены вентили 2, регулирующие подвод кислорода и ацетилена. На конце горелки имеется мундштук 3, через который выходит из смесительной камеры горючая смесь.






















Контроль резьбы в зависимости от типа (профиля) и точности производится различными контрольно-измерительными средствами.

Шаблоны резьбовые для определения шага и профиля резьбы представляют собой закрепленные в обойме наборы стальных пластин с точными профилями (зубьями) метрической и дюймовой резьб. На каждой пластине указаны значения шага, диаметры резьбы или количество ниток на дюйм.

Шаблоны радиусные служат для измерения отклонения размеров выпуклых и вогнутых поверхностей деталей (рис. 2.18.). Для измерения глубины пазов, высоты и длины уступов применяют предельные калибры-шаблоны, работающие на просвет. Они также имеют две стороны и обозначены Б (для большего размера) и М (для меньшего размера). На рис. 2.19. показаны шаблоны для контроля длины, ширины и высоты выступов и пазов различными методами: "на просвет", "надвиганием" и "методом рисок".

Резьбовые калибры (пробки и кольца) применяют для контроля внутренних и наружных резьб (рис. 2.20.).


Рисунок 2.20

Резьбовые калибры (пробки и кольца) и приемы измерения резьбы













Резьбовые микрометры со вставками применяют для измерения среднего диаметра треугольной наружной резьбы.

Вставки выбирают в соответствии с шагом измеряемой резьбы из набора имеющегося в футляре для микрометра (рис. 2.21.). Чтение показаний микрометра производят так же, как при измерении гладких цилиндрических поверхностей.

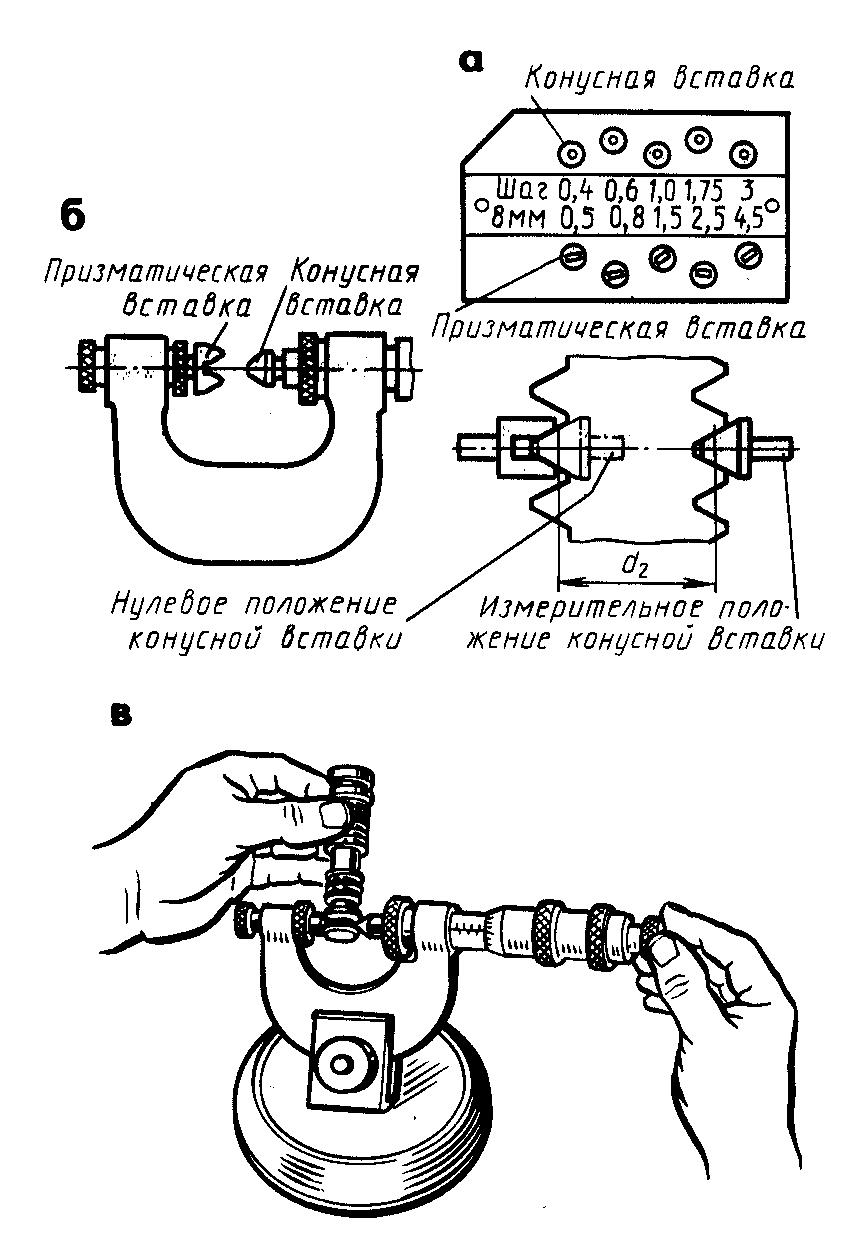

Рисунок 2.21

Набор вставок к резьбовому микрометру и прием измерения среднего диаметра резьбы

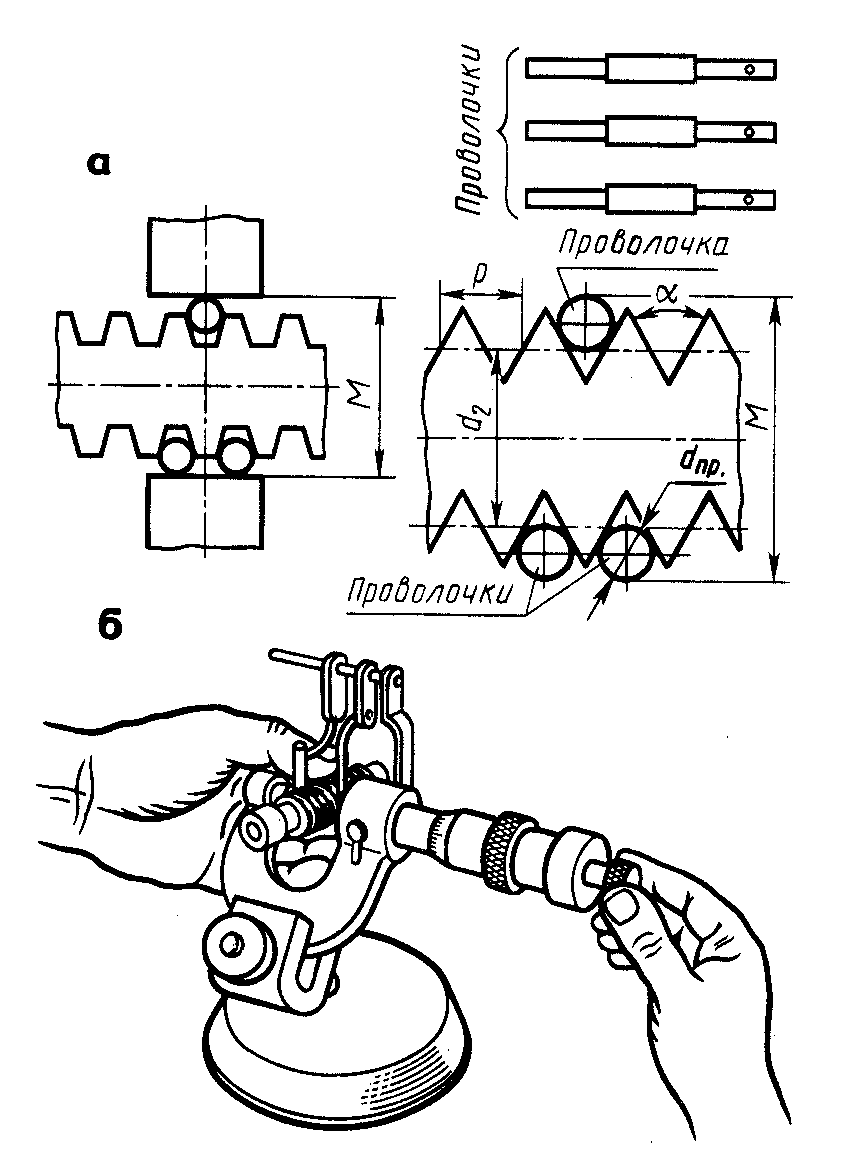

Рисунок 2.22

Измерение среднего диаметра резьбы методом трех измерительных проволочек

























Контроль резьбы также может быть осуществлен микрометром с применением трех измерительных проволочек (рис. 2.22.). При этом методе измеряется расстояние М между выступающими точками трех проволочек, помещаемых во впадины резьбы, затем путем математических преобразований определяют средний диаметр d2 резьбы.

Диаметр проволочек dпр выбирают по таблице в зависимости от шага резьбы. Две проволочки устанавливают во впадины с одной стороны, а третью – в противоположную впадину (рис. 2.22.)

Средний диаметр метрической резьбы d2 = М – 3 dпр + 0,866 Р

Средний диаметр дюймовой резьбы d2 = М – 3,165 dпр + 0,9605 Р

Плоскопараллельные концевые меры длины применяются для переноса размера единицы длины на изделие (при разметке), проверки и настройки средств измерения (микрометров, калибр скоб и др. измерительных приборов), непосредственного измерения размеров изделий, приспособлений, при наладке станков и т.п.

Одним из основных свойств концевых мер является прилипаемость, способность прочно соединяться между собой при прикладывании и надвигании одной меры на другую с некоторым давлением, что достигается благодаря очень низкой шероховатости измерительных поверхностей. Концевые меры комплектуются в наборе с количеством 7…12 плиток (рис. 2.23).


















Рисунок 2.23

Набор плоскопараллельных концевых

мер длины в футляре

Рисунок 2.24

Набор принадлежностей к плоско-

параллельным концевым мерам длины





Наиболее широко применяют наборы, состоящие из 87 и 42 концевых мер. Каждая плитка воспроизводит только один размер, который маркируется на одной из ее сторон. Для удобства использования концевых мер длины к ним выпускают наборы принадлежностей (рис. 2.24.), в состав которых входят: основания – 5, плоскопараллельные, радиусные – 2, чертильные – 3, центровые боковички – 4, державки – 1 для крепления блоков концевых мер с боковичками. Составление блока концевых мер длины производят в соответствии с классом или разрядом плиток и размерами плиток, имеющихся в данном наборе.

Первоначально подбирают меньшую плитку, в размер которой входит последний десятичный знак и т.д. Допустим, необходимо собрать блок концевых мер размером 37,875 мм из набора, состоящего из 87 плиток:

1 плитка 1,005 мм, остаток 36,87

2 плитка 1,37 мм, остаток 35,5

3 плитка 5,5 мм, остаток 30,00

4 плитка 30 мм, остаток 0.

Сумма блок 1,005+1,37+5,5+30 = 37,875.

Таким же способом набирают блок из набора, состоящего из 42 плиток.

1,005+1,07+4,00+30 = 37,875.

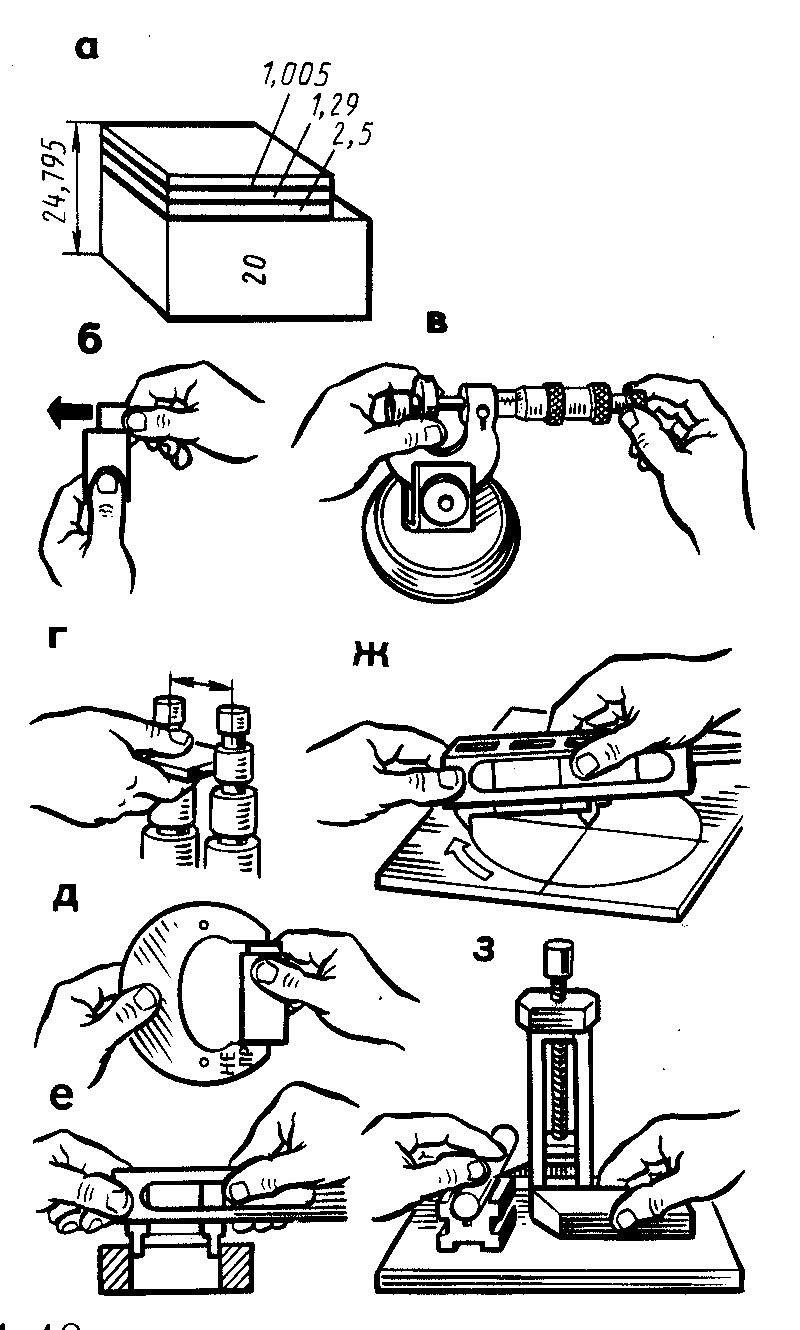

а - составление блока требуемого размера; б - притирка плиток в блок; в - проверка погрешности микрометра; г - проверка межосевого расстояния; д - проверка предельных размеров скобы; е - измерение внутреннего диаметра; ж - разметка на плоскости; з - пространственная разметка

Рисунок 2.25

Приемы измерения и разметки плоскопараллельными концевыми мерами длины



























Приемы измерения плоскопараллельными концевыми мерами длины и разметки с использованием принадлежностей к ним показаны на рис. 2.25.

Угловые призматические меры (плитки) предназначены для проверки и настройки измерительных угломерных приборов и инструментов, а также для непосредственного измерения наружных и внутренних углов деталей с высокой плотностью. Угловые меры выполняют при измерении углов ту же роль,

что и концевые меры при измерении длины. К рабочим сторонам угловых мер предъявляют такие же требования, что и к концевым мерам, т.е. обеспечение адгезии (прилижаемости).

1 - линейка; 2 - державки; 3 – клиновые штифты; 4 - отвертка

Рисунок 2.27

Набор принадлежностей к призматическим угловым мерам


Рисунок 2.26

Набор угловых призматических

мер в футляре


















Угловые меры выпускают наборами с количеством 7…93 плиток в каждом (рис. 2.26.). Проверку углов плитками выполняют "на просвет".

Для увеличения прочности блока, собранного из угловых плиток, к ним выпускают набор принадлежностей, в состав которых входят стяжки, винты, клинья и другие (рис. 2.27.). Укрепляют блок через специальные отверстия в плитках.

Правила расчета угловых мер для образования блоков, а также правила подготовки к сборке и сборка их в блок аналогичны правилам, применяемым при составлении концевых мер длины.


Приемы измерения угловыми мерами показаны на рис. 2.28.

а - проверка погрешности угломера; б - проверка размера углового шаблона

Рисунок 2.28 Приемы измерения угловыми мерами
















Тема 3 Слесарно-монтажные инструменты и

трубопроводные работы


Студент должен:


знать:

  • назначение слесарно-монтажных инструментов и требования, предъявляемые к

ним;

  • разновидности инструментов;

  • классификацию труб;

  • запорную арматуру;

  • прокладочный материал;

  • крепление труб;

  • правила техники безопасности при работе с инструментами.


уметь:

  • применять слесарно-монтажный инструмент по назначению;

  • выполнять слесарные работы:

а) при монтаже и ремонте оборудования,

б) при сборке труб и запорной арматуры.


3.1 Набор рабочего инструмента слесаря


При выполнении слесарных работ пользуются инструментами и приспособлениями. Одной группой инструментов слесарь пользуется весьма часто. Этот инструмент он получает из инструментальной кладовой в постоянное пользование. Другая группа инструментов, приспособлений и приборов, применяемых сравнительно редко, может находиться в общем пользовании на слесарном участке; эти инструменты берутся слесарем из кладовой на время выполнения им полученного задания. Рабочий инструмент слесаря подразделяется на ручной и механизированный.

Ручной инструмент. Типовой набор ручного инструмента (рис.3.1) делится на:

1) режущий инструмент – зубила, крейцмейселя, набор напильников, ножовки, спиральные сверла, цилиндрические и конические развертки, круглые плашки, метчики, абразивный инструмент (бруски и пасты) и др.;

2) вспомогательный инструмент – слесарный и рихтовальный молотки, керн, чертилка, разметочный циркуль, плашкодержатель, вороток и т.п.;

3) слесарно-сборочный инструмент – отвертки, гаечные ключи, бородок, плоскогубцы, ручные тиски и др.;

4) измерительный и поверочный инструмент – масштабная линейка, рулетка, кронциркуль, нутромер, штангенциркуль, микрометр, угольники и малки, угломеры, поверочные линейки и т.п.

Слесарь постоянно должен иметь на своем рабочем месте: молотки с круглым и квадратным бойками, зубила, крейцмейсели, ножницы, кусачки, бородки, напильники, шаберы, отвертки, гаечные ключи, ножовки, ручные тиски и др.

Слесарные молотки являются наиболее распространенным ударным инструментом. Они служат для нанесения ударов при рубке, пробивании отверстий, клепке, правке и др. В слесарном деле применяют молотки двух типов – с круглыми и квадратными бойками (рис.3.1,а). Молотки с круглым бойком используют в тех случаях, когда требуется значительная сила или меткость удара. Молотки с квадратным бойком выбирают для более легких работ. Молотки изготовляют из сталей марок 50, 40Х или из стали У7, их рабочие части – боек и носок – подвергают закалке на длину не менее 15 мм с последующей зачисткой и полировкой.

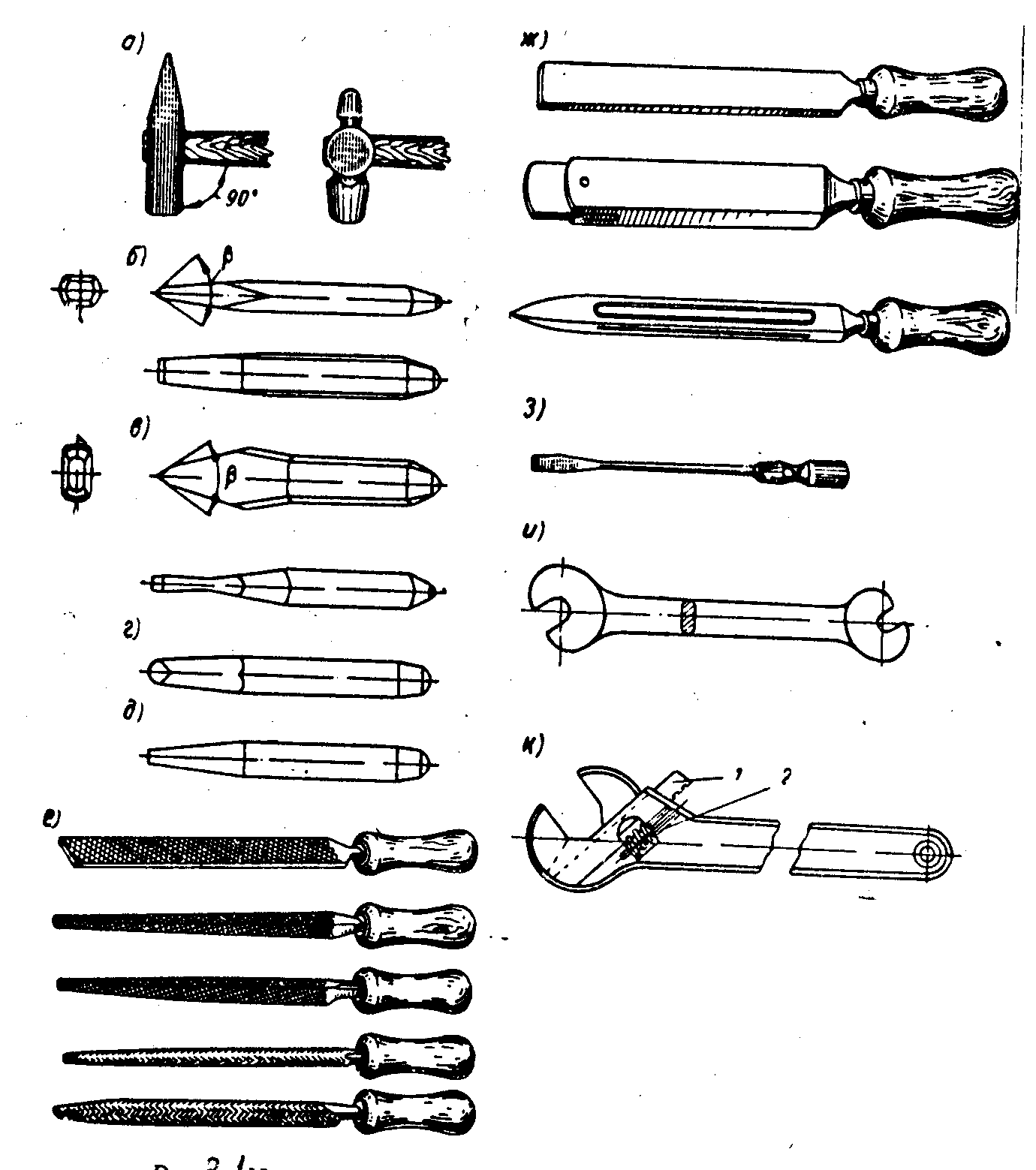

Рисунок 3.1 Набор основных рабочих инструментов слесаря







































Слесарные молотки испытывают тремя ударами по незакаленной стали марки У10, после чего на рабочих частях не должно быть вмятин, трещин и выкрошенных мест. Вес молотков в зависимости от характера выполняемых работ бывает: 50, 100, 200 и 300г для выполнения инструментальных работ; 400, 500 и 600 г для слесарных работ и 800, 1000г для ремонтных работ.

Материалом для изготовления ручных молотков служат кизил, рябина, клен, граб, береза – породы деревьев, отличающиеся прочностью и упругостью. В сечении ручка должна быть овальной, а ее свободный конец выполняют в полтора раза толще, чем у отверстия молотка. Длина ручки зависит от веса молотка. В среднем она должна быть 250-350 мм; для молотков весом 50-200 г длина ручек 200-270 мм, а для тяжелых – 350-400 мм. Конец ручки, на который насаживается молоток, расклинивается деревянным клином, смазанным столярным клеем, или металлическим клином с насечкой (ершом).

Зубило применяется для разрубания на части металла различного профиля, удаления припуска с поверхности заготовки, срубания приливов и литников на литых заготовках, заклепок при ремонте заклепочных соединений и т.п.

Зубило состоит из трех частей – рабочей, средней и ударной (рис.3.1,б). Рабочая часть зубила имеет форму клина, углы заточки которого изменяются в зависимости от обрабатываемого материала. Средней части слесарного зубила придается овальное или многогранное сечение без острых ребер на боковых гранях, чтобы не поранить руки; головке (ударной части) зубила придается форма усеченного конуса.

Материалом для изготовления слесарных зубил служит углеродистая инструментальная сталь марок У7А и У8А. Рабочая часть зубила закаливается на длине 15-30 мм, а ударная – 10-20 мм.

Крейцмейсель - инструмент, подобный зубилу, но с более узкой режущей кромкой, применяется для вырубания узких канавок и пазов (рис. 3.1,в). Для вырубания канавок во вкладышах подшипников и других подобных работ применяют нестандартизированные канавочные крейцмейсели (рис. 3.1, г) с остроконечными и полукруглыми кромками. Изготовляют крейцмейсели из углеродистой инструментальной стали марок У7А и У8А и закаливают, как зубило.

Бородок применяется для пробивания отверстий в тонкой листовой стали для «натяжки» просверленных отверстий под заклепки, т.е. для установки одного отверстия против другого в соединяемых деталях, для выбивания забракованных заклепок, штифтов и т.п. Слесарные бородки (рис.3.1,д) изготовляют из стали марок У7А и У8А. Рабочая часть бородка закаливается на всю длину конуса.

Напильники представляют собой режущий инструмент в виде стальных закаленных брусков различного профиля с насечкой на их поверхности параллельных зубьев под определенным углом к оси инструмента. Материалом для изготовления напильников служит углеродистая инструментальная сталь марок У13 и У13А, а также хромистая шарикоподшипниковая сталь ШХ15.


Напильники имеют различную форму поперечного сечения: плоскую, квадратную, трехгранную, круглую и др. В зависимости от характера выполняемой работы применяют напильники разной длины, а также с различным числом насечек, приходящихся на 1 пог.см рабочей части (драчевые, личные и бархатные).

Имеются три типа ручных напильников: обыкновенные, надфили и рашпили. Обыкновенные напильники (рис.3.1,е) делают из углеродистой инструментальной стали марок У13 и У13А. Надфили – это те же напильники, но меньших размеров и с насечкой только на половину или три четверти своей длины. Гладкая часть надфиля служит рукояткой. Надфили изготовляют из стали марок У12 и У12А.Они применяются для обработки малых поверхностей и доводки деталей небольших размеров.

Рашпили отличаются от напильников и надфилей конструкцией насечки. Они применяются для грубой обработки мягких металлов – цинка, свинца и т.п., а также для опиливания дерева, кости, рога.

Шаберы (рис.3.1,ж) представляют собой стальные полосы или стержни определенной длины с тщательно заточенными рабочими гранями (концами). По конструкции шаберы разделяются на цельные и составные; по форме рабочей части - на плоские, трехгранные и фасонные, а по числу режущих граней - на односторонние, имеющие обычно деревянные рукоятки, и двусторонние – без рукояток.

Кроме цельных шаберов в последнее время применяют и составные, состоящие из державки и вставных пластин. Режущими лезвиями таких шаберов могут служить пластинки инструментальной стали, твердого сплава и отходы быстрорежущей стали. Шаберы не стандартизированы. Они изготовляются из инструментальной углеродистой стали марок У10А и У12А с последующей закалкой.

Отвертки (рис.3.1,з) применяются для завинчивания и отвинчивания винтов и шурупов, имеющих прорезь (шлиц) на головке. Они подразделяются на цельнометаллические с деревянными щечками, проволочные, коловоротные, специальные и механизированные. Отвертка состоит из трех частей: рабочей части (лопатки), стержня и ручки. Выбирают отвертку по ширине рабочей части, которая зависит от размера шлица головке шурупа и винта.

Гаечные ключи являются необходимым инструментом при сборке и разборке болтовых соединений. Головки ключей стандартизированы и имеют определенный размер, который указывается на рукоятке ключа.

Размеры зева (захвата) делают с таким расчетом, чтобы зазор между гранями гайки или головки болта и гранями зева был от 0,1 до 0,3 мм.

Гаечные ключи разделяют на простые одноразмерные, универсальные (разводные) и ключи специального назначения.

Простые одноразмерные ключи бывают: плоские односторонние и плоские двусторонние (рис. 3.1,и); накладные глухие; для круглых гаек; торцовые изогнутые и прямые. Торцовые ключи прямые и изогнутые применяют в тех случаях, когда гайку невозможно завинтить обычным ключом. Простыми одноразмерными ключами можно завинчивать гайки только одного размера и одной формы.
