Винипластовые трубы. Их изготовляют с внутренним диаметром до 150 мм. Температурные пределы их применения до 50⁰С. Эти трубы при незначительном нагреве хорошо гнутся и отбортовываются. Применяют для транспортирования различных кислот и щелочей, за исключением концентрированной серной кислоты и сильных окислителей.

Трубы из полиэтилена. По своим свойствам и применению они близки к винипластовым. Полиэтилен по сравнению с винипластом обладает более высокой ударной прочностью.

Трубы из фаолита. Их выпускают диаметром до 200 мм. Они рассчитаны на максимальное давление до 1 МПа и рабочую температуру до 100-110⁰С. Эти трубы применяют для транспортирования продуктов как внутри цеха, так и для межцеховых коммуникаций.

Трубы из фторопласта. Они находят ограниченное применение из-за трудности его обработки.

Весьма перспективны стальные трубы с защитным покрытием, так как при этом механическая прочность стальной трубы сочетается с антикоррозионными свойствами покрытия. Наиболее широко применяют гуммированные трубы и трубы, защищенные полиэтиленом. Их применяют при температурах до 65-70⁰С. Они допускают вакуум не более 0,03 МПа. Допускаемое значение внутреннего давления определяется прочностью стальной трубы. В настоящее время осваиваются трубы, защищенные изнутри эмалью, фторопластом, пентапластом и другими полимерными материалами.

3.3.1 Соединения трубопроводов и фасонные части к ним

Соединения трубопроводов подразделяют на разъемные и неразъемные. К неразъемным относятся соединения на сварке, пайке, склейке (для некоторых видов пластмассовых трубопроводов), к разъемным – фланцевые, резьбовые, раструбные и специальные виды соединений.

Для некоторых трубопроводов (например, для стальных) возможны оба вида соединений.

Самое распространенное разъемное соединение – фланцевое. Соединяют трубы с помощью фланцев для трубопроводов (а не для аппаратуры), размеры соединения выбирают в соответствии с условным давлением. В зависимости от материала труб и параметров среды применяют фланцевые соединения самых различных типов.

Раструбные соединения. Их применяют для чугунных, керамиковых, стеклянных и фаолитовых труб. Достоинство раструбного соединения – сохранение герметичности при значительном перекосе. Недостатки – трудность разъема и недостаточная герметичность при повышенном давлении. Раструб законопачивают каким-либо волокнистым материалом, например пеньковой или льняной прядью, и замазывают мастикой. Раструбы фаолитовых труб заполняют замазкой из неотвержденного фаолита с последующей полимеризацией.

Резьбовые соединения. Их применяют для газовых труб при невысоких давлениях в безопасных средах (вода, воздух, пар низкого давления). Газовые трубы соединяют на резьбе с помощью резьбовых муфт. Трубная резьба отличается от нормальной крепежной меньшим шагом и меньшей глубиной нарезки, поэтому она незначительно ослабляет стенку трубы. Резьбовые соединения для гидравлических систем высокого давления выполняют с конической резьбой, которая обеспечивает высокую герметичность соединения.

Легкоразборные соединения применяют для присоединения шлангов и временных линий. Одно из них – соединительная гайка, состоящая из двух патрубков и накидной гайки, которую надевают на выступ нижнего патрубка. Между патрубками закладывают мягкую прокладку.

Стальные трубы сваривают газовой и электродуговой сваркой. Сварка с предварительным утолщением концов дает возможность получить усиленный сварной шов, не уступающий по прочности основному металлу трубы. В том случае, когда хотят избежать попадания металла внутрь трубы и сохранить гладкое сечение трубопровода, применяют сварку с центрирующими подкладными кольцами. С помощью сварки соединяют также трубы из цветных металлов – меди, алюминия, титана. Значительно реже для соединения медных, алюминиевых или свинцовых труб применяют пайку.

Фасонные части трубопроводов. Фасонные части служат для перехода с одного диаметра на другой, поворота трубопровода или разветвления потока. Из материалов, допускающих сварку и пластическую деформацию (сталь, цветные металлы, винипласт, полиэтилен и др.), фасонные части могут быть изготовлены непосредственно на монтажной площадке. Для трубопроводов из чугуна, керамики и стекла такие детали на монтажной площадке изготовить нельзя, поэтому при прокладке трубопроводов необходимо учитывать сортамент и размеры фасонных частей, поставляемых промышленностью. В настоящее время стремятся по возможности исключить изготовление фасонных деталей на монтажной площадке и производить их на специализированных предприятиях.

На рисунке 3.3 показаны основные фасонные детали. Отводы изготовляют путем гнутья труб, штамповки, ковки, сварки из отдельных элементов или отливки.

а - отвод; б - колено; в - двойник; г - тройник; д - крестовина; е - переход

Рисунок 3.3 Фасонные части трубопроводов

Минимальный радиус гиба стальных труб 3d, а крутозагнутые отводы получают путем штамповки или протяжки на специальной оснастке. Тройники и отводы для трубопроводов высокого давления иногда делают коваными.

Компенсаторы температурных удлинений. Для компенсации температурных удлинений трубопроводов применяют компенсаторы, гнутые из труб, а также линзовые и сальниковые. Гнутые компенсаторы устанавливают на стальных линиях и других трубопроводах из пластичных материалов. Эти компенсаторы могут быть П-образными и лирообразными, из гладких и складчатых труб.

3.3.2 Трубопроводная арматура

Арматурой называют устройства, предназначенные для управления потоками жидкостей и газов, движущихся по трубопроводам. В зависимости от назначения различают: арматуру запорную, предназначенную для полного перекрытия потока, и регулирующую, предназначенную для регулирования расхода или давления передаваемой среды; клапаны предохранительные и перепускные, служащие для выпуска избытка среды при повышении давления, и обратные, назначение которых – не допускать движения среды в обратном направлении; специальную арматуру – указатели уровня, конденсатоотводчики, пробно-спускные краны и др.

Арматуру устанавливают на трубопроводах, непосредственно на аппаратах, в некоторых случаях оно является неотъемлемой составной частью аппарата.

Запорная арматура. Она наиболее широко применяется. В зависимости от принципа действия и формы запорного устройства различают вентили, краны и задвижки. В вентилях рабочим элементом является клапан, совершающий возвратно-поступательное движение. В кранах перекрытие потока осуществляется при повороте пробки с отверстием. В задвижке запирание происходит при выдвижении диска поперек потока. (рис.3.4).

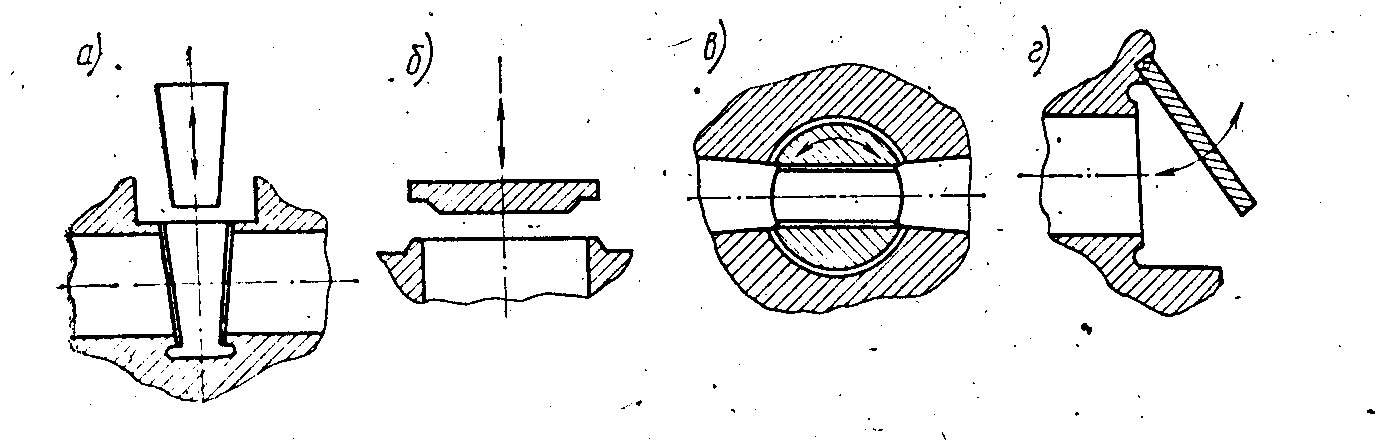

а - в задвижке; б - в вентиле; в - в пробковом кране; г - в поворотном клапане

Рисунок 3.4

Схема уплотняющих устройств запорной трубопроводной арматуры

Вентили. Это наиболее распространенная арматура. Ее применяют для самых различных сред в широком диапазоне давлений и температур.

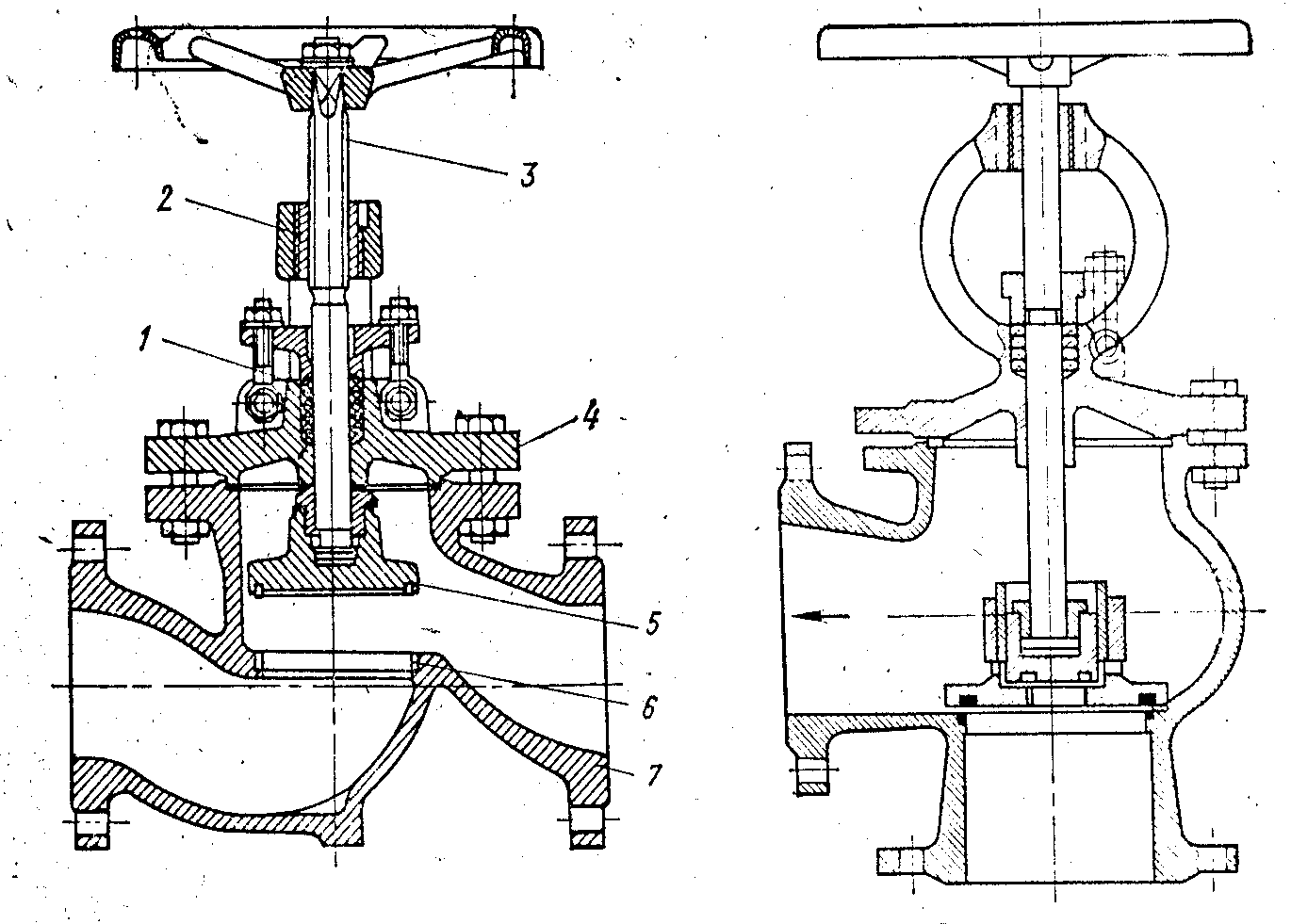

В зависимости от направления движения среды различают вентили прямые (проходные), угловые и косые (прямоточные). На рисунке 3.5 показан наиболее распространенный прямой вентиль. Он состоит из литого корпуса 7 и крышки 4, через которую проходит шпиндель 3, уплотненный в крышке с помощью сальника 1. Осевое перемещение шпинделя осуществляется за счет его вращения в ходовой гайке 2. Уплотнение вентиля осуществляется с помощью клапана 5 и седла 6. Многочисленные типы вентилей весьма разнообразны по конструкции, однако все они имеют те же основные детали, что и вентиль; изображенный на рис.3.5.

Угловые вентили (рис.3.6) имеют меньшее гидравлическое сопротивление, но они могут быть установлены только на поворотных участках трубопровода.

Наиболее ответственная часть вентиля – узел уплотнения. Уплотнительные поверхности (рис.3.7) изготовляют в зависимости от условий работы из стали, цветных металлов, пластмасс, кожи или резины. В уплотнении участвуют две детали – клапан и седло клапана. По форме уплотнительных поверхностей различают плоское, конусное кольцевое (с касанием по площади), конусное линейное (с касанием по кольцевой линии) и ножевое уплотнения. Уплотнение с плоскими прокладками из кожи, резины и мягкого пластика применяют для воды, воздуха и других нейтральных сред при давлении 1,0 МПа и сравнительно невысоких температурах.

Уплотнения из пластмассовых или гуммированных деталей применяют при работе с коррозийными средствами. Для пара используют уплотнения с кольцами из стали и медных сплавов.

а - плоская прокладка из мягких материалов; б - кольца, запрессованные в клапан;

в - уплотнительные поверхности, выполненные из пластмасс; г -конусное уплотнение

по поверхности; д конусное линейное уплотнение; е - ножевое уплотнение

Рисунок 3.7 Типы уплотнительных поверхностей вентилей

Конусные уплотнения применяют обычно для арматуры высоких давлений, ножевые – для вязких жидкостей и сред со взвешенными частицами. Уплотнительные поверхности тщательно обрабатывают и притирают.

Краны. Рабочим элементом крана является притертая пробка со сквозным отверстием. Наиболее широко применяют пробки конической формы. По способу прижима пробки к гнезду различают сальниковые и натяжные краны. В сальниковых (рис.3.8) имеется крышка, затягивающая сальниковую набивку и одновременно прижимающая пробку к гнезду. Сальник обеспечивает уплотнение в месте выхода оси пробки. В натяжных кранах уплотнение обеспечивается затяжкой гайки на конце пробки. Натяжные краны не обеспечивают хорошей герметичности, поэтому их применяют только при низких давлениях на линиях малого диаметра.

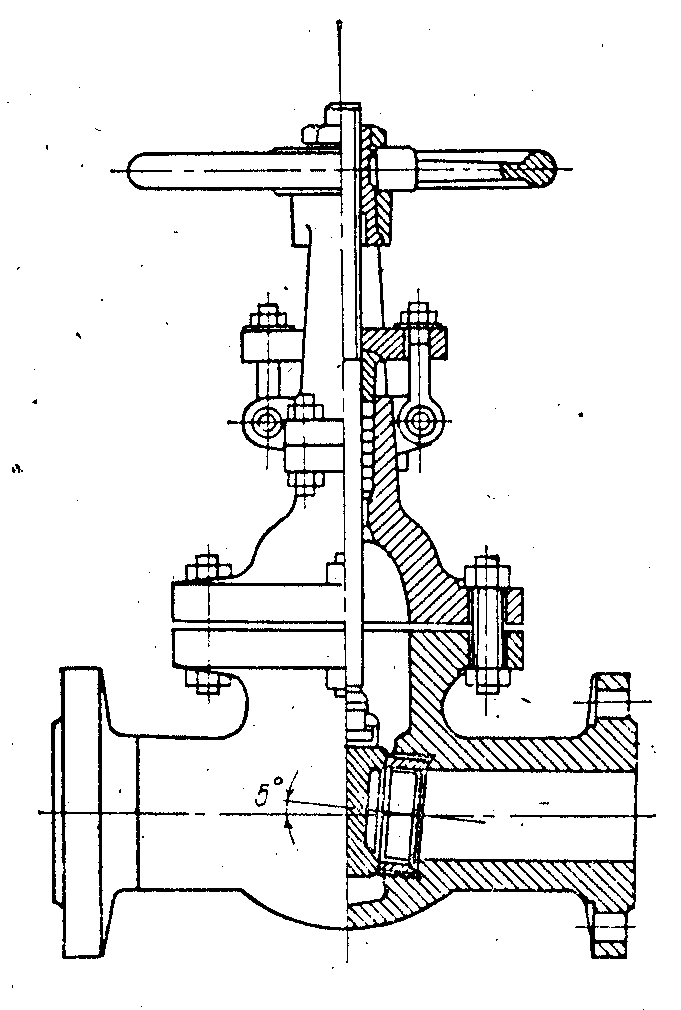

Задвижки. Их используют для трубопроводов диаметром от 50 до 2000 мм. Перекрытие в задвижках осуществляется за счет диска, перегораживающего поток. Задвижки имеют малое гидравлическое сопротивление, поэтому их применяют в основном на магистральных линиях воды, газа, сжатого воздуха и нефтепродуктов. На продуктовых трубопроводах химической промышленности их применяют сравнительно редко. Задвижки разделяют на параллельные и клиновые (рис.3.9).

В параллельных задвижках уплотнительные кольца расположены параллельно, а диск состоит из двух тарелок, между которыми помещается клин. При опускании диска клин распирает тарелки и прижимает их к уплотняющим кольцам. Задвижки изготовляют из чугуна, стали и цветных металлов. Если они имеют большой диаметр и работают при невысоких давлениях, то их делают сварными. Поперечное сечение корпуса задвижки может иметь вид прямоугольника, овала и круга.

Регулирующая арматура. С ее помощью поддерживаются в заданных пределах параметры технологического процесса. Обычно такая арматура является частью систем автоматического регулирования, но иногда она работает как самостоятельное устройство.

Рисунок 3.10 Двухседельный

регулирующий клапан

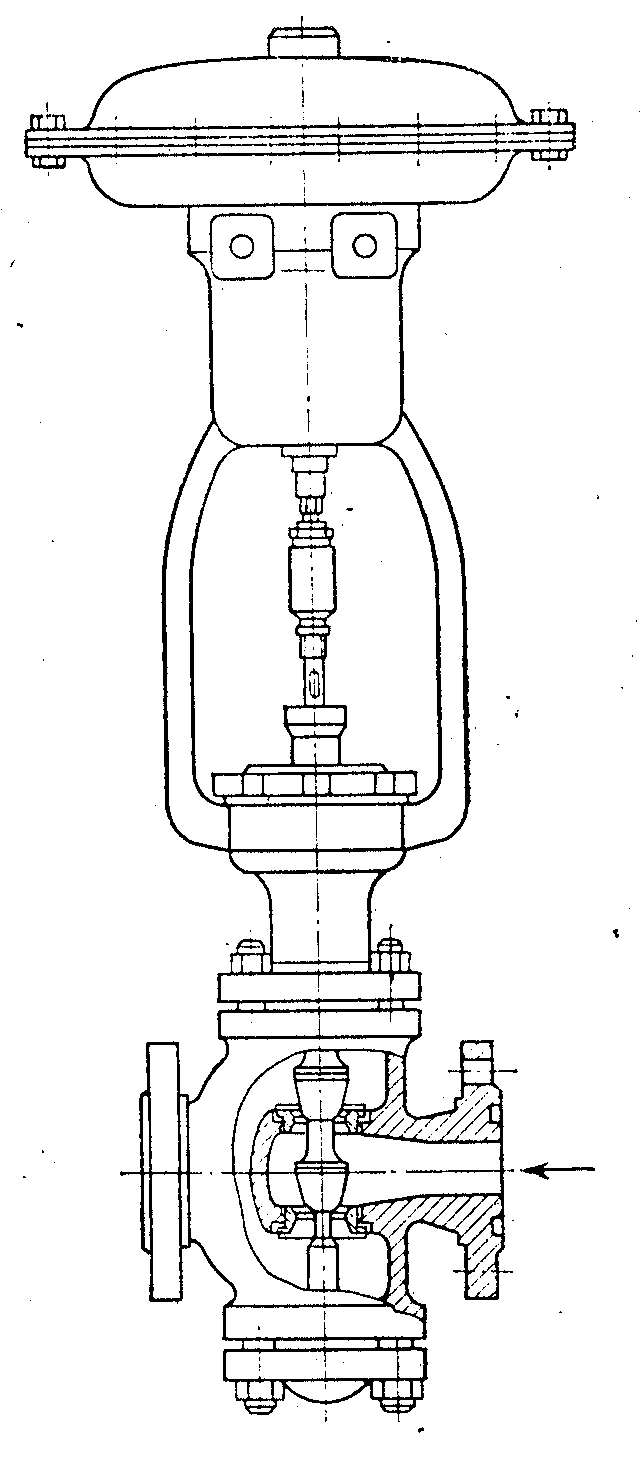

Регулирование может быть ручным и автоматическим. Для ручного регулирования применяют дроссельные вентили, для автоматического – клапаны, связанные с различными элементами автоматического управления. На рисунке 3.10 показан духседельный регулирующий клапан с мембранным исполнительным механизмом.

Регулирующие клапаны могут быть нормально открытыми (НО) и нормально закрытыми (НЗ). Регуляторы уровня предназначены для поддержания постоянного уровня в резервуаре. Они обычно состоят из поплавкового механизма, связанного с клапаном. К регулирующей арматуре относятся также редукционные клапаны, служащие для снижения давления среды и поддержания его на постоянном уровне.

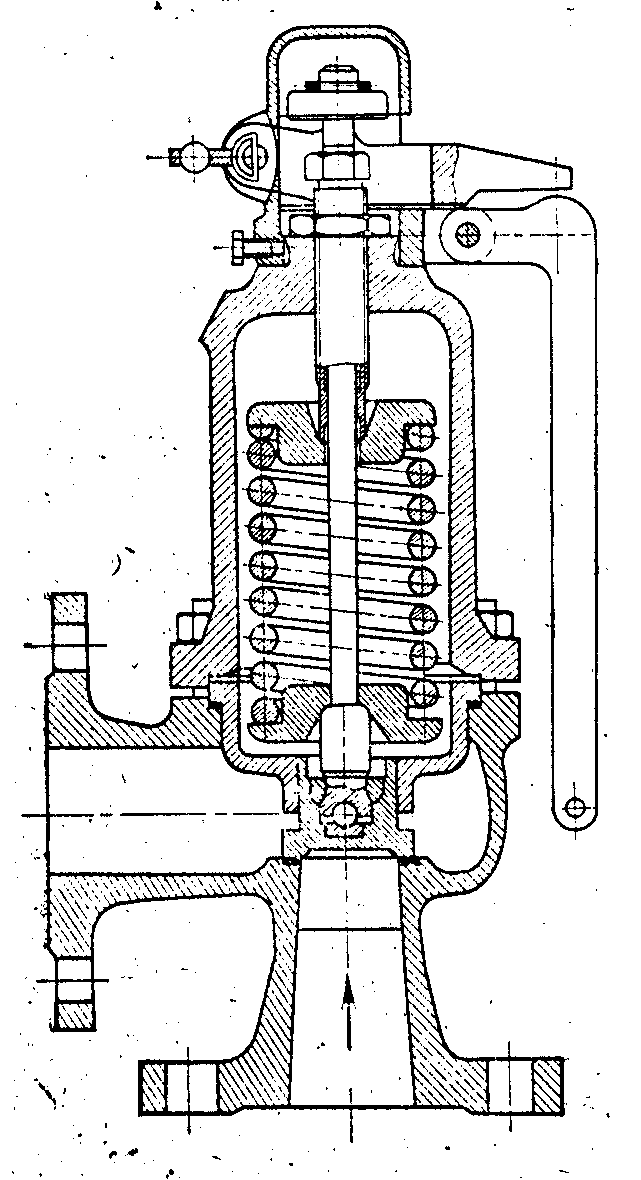

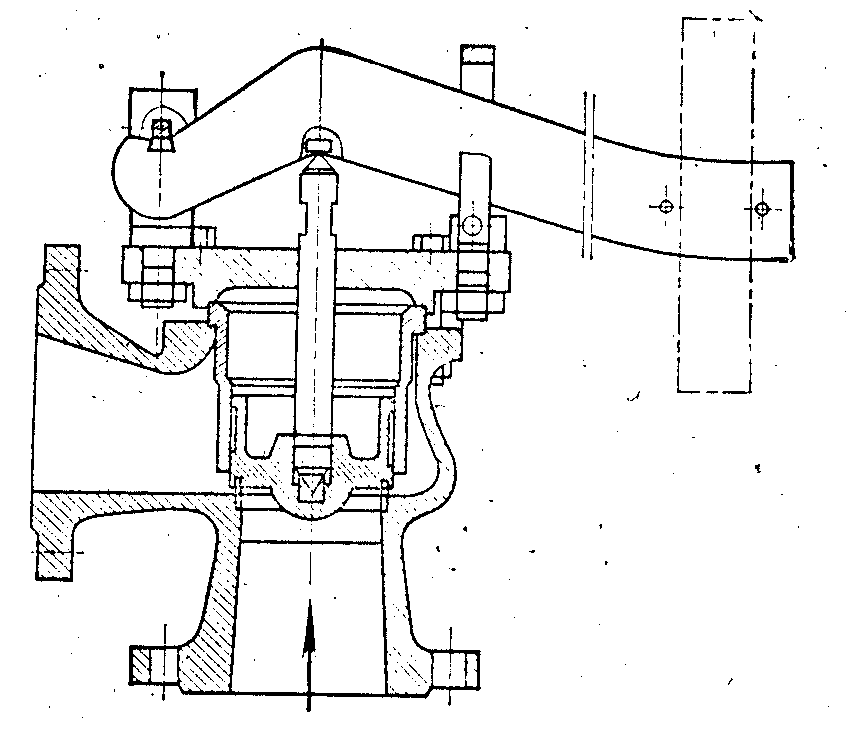

Предохранительная арматура. К ней относятся предохранительные клапаны, предохранительные мембраны, обратные клапаны. На рисунке 3.11 показан пружинный предохранительный клапан. Усилие пружины действует на шток, связанный с тарелкой клапана. Натяжение пружины регулируется с помощью гайки. Клапан имеет рукоятку для принудительного открывания, которое проводят периодически для проверки его работы. Нагруженный рабочим давлением, он должен открываться под действием незначительного усилия. В грузовом клапане (рис.3.12) усилие на тарелку передается с помощью груза, закрепленного на конце рычага. Всю рычажно-грузовую систему помещают в закрытый кожух, исключающий возможность изменения регулировки.

Разрывные предохранительные мембраны применяют в том случае, когда установка предохранительных клапанов по каким-либо причинам невозможна – из-за образования отложений на клапане или из-за выделения больших объемов газа при взрыве. Предохранительное мембранное устройство представляет собой комплект фланцев, между которыми зажата сама мембрана – тонкий лист из какого-либо металла или пластмассы.

Обратные клапаны служат для пропуска среды в одном направлении. В зависимости от принципа действия различают клапаны, закрывающиеся за счет веса тарелки, и с пружинным прижимом. Клапан, закрывающийся за счет веса тарелки, может быть установлен только на горизонтальных участках трубопровода.

Наряду с перечисленными основными типами трубопроводной арматуры необходимо отметить некоторые виды специальной: указатели уровня, пробно-спускные краны, конденсатоотводчики, редукционные клапаны, смотровые фонари и др.
