1 КОМПОНЕНТЫ РАБОЧЕГО СТОЛА

СИСТЕМЫ AutoCAD

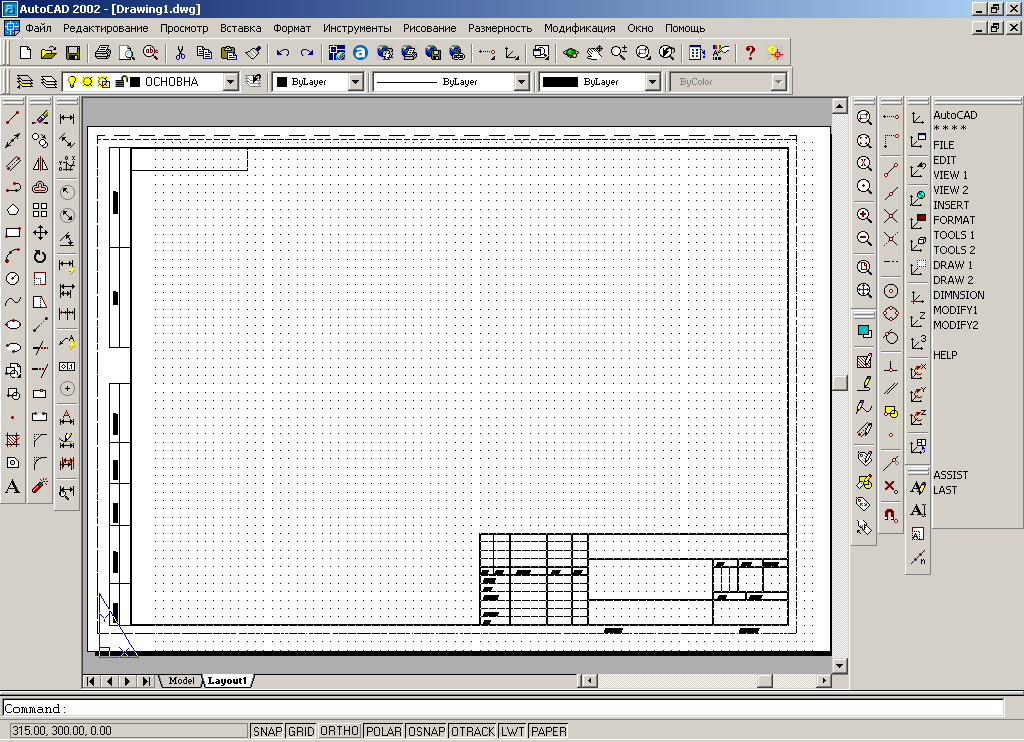

Рабочий стол системы AutoCAD состоит из следующих элементов.

Ряд падающих меню – самый верхний ряд меню, в котором сведены по категориям все команды системы.

Стандартная панель инструментов – вторая строка сверху, в которой находятся кнопки наиболее часто используемых команд для работы с файлами.

Строка свойств объектов – третья верхняя строка; в данной строке расположены кнопки команд, управляющих слоями и свойствами объектов.

Панель инструментов – столбцы слева на экране, в них расположены кнопки команд, например, создания примитивов или редактирования объектов.

Панель инструментов Dimension – расположена за панелью инструментов; команды простановки размеров.

Строка состояния – нижняя строка; находится в нижней части экрана, в данной строке отображаются режимы системы и координаты курсора.

Окно командных строк – расположено над строкой состояния; в этом окне задаются команды или в него же система выводит дополнительные запросы в процессе выполнения команды.

Рабочее поле – это большая пустая область в середине экрана.

Панель объектных привязок – столбцы справа от рабочего поля.


2 СОХРАНЕНИЕ РАБОТЫ


Зайдите в падающее меню File (файл) и выберите пункт Save as… (сохранить как…). При этом предлагается окно, в котором для сохранения выберите папку: локальный диск (С), затем users (пользователи) и папку своей группы.

Введите имя файла.

Тип файла: AutoCAD 2002 Drawing (*.dwg).

Нажмите кнопку <сохранить>.

Пункт Save (сохранить) в меню File позволяет сохранить изменения чертежа.


3 КОМПОНОВКА ЧЕРТЕЖА НА ФОРМАТЕ А3


Проверьте, чтоб были включены режимы: SNAP, GRID, ОRТHО.

Для компоновки рабочего поля чертежа необходимо рассчитать его размеры.

3.1 Сделайте заготовки для трех видов в виде прямоугольников в слое <допоміжний>, для чего укажите на текущий слой в панели свойств объектов, а потом в списке, который открылся, выберите необходимый слой.

3.2 Формат А3 имеет размеры 420х297 и расположен горизонтально. Поэтому 420 минус левое поле 20 и правое 5, получается 420-25=395 мм.

297 минус верхнее поле 5 и нижнее 5, получается 297-10=287 мм. Виды необходимо распределить таким образом, чтобы между ними было примерно равное расстояние, не забывая и расстояние до рамки чертежа (т.е. между видами будет три промежутка по горизонтали и три промежутка по вертикали, если чертеж содержит три вида: вид спереди, сверху и слева).

Учитывая габаритные размеры детали по длине формата: l (длина)=150 плюс b (ширина)=90, получается 240. Потом 395-240=155. 155:3=51,7 мм. А также с расчетом, чтобы вид спереди и сверху находились посредине между левым полем рамки и основной надписью 185х55, т.е. 395-185=210, 210-150=60, 60:2=30 мм. Преобразуем, пусть расстояние от левого поля рамки до главного вида составит 50 мм, от главного вида до вида слева – 60 мм.

Учитывая габаритные размеры детали по высоте формата: h (высота)=90 плюс b (ширина)=90, получается 180. Потом 287-180=107 мм. 107:3=35,7. Распределяем промежутки снизу вверх, пусть расстояние от нижнего поля рамки до вида сверху составит 65 мм и от вида сверху до вида спереди столько же.


4 Методика выполнения рабочего чертежа детали «Корпус»


4.1 Проверьте, чтоб были включены режимы: SNAP, GRID, ОRТHО.

Установите слой <допоміжний> (см. пункт 3.1).

Укажите мировую систему координат справа от графического поля, для этого щелкните на пиктограмму


4.2 Подготовьте рабочее поле чертежа (см. пункт 3.2).

4.2.1. Построение контура для вида сверху:

а) перенесите UCS (User Coordinate System – пользовательскую систему координат) в левый нижний угол вида сверху, для этого укажите пиктограмму и на запрос введите координаты с клавиатуры (50,35) + <enter>;

б) укажите пиктограмму (прямоугольная) в левой части экрана на панели инструментов;

в) укажите на левый нижний угол прямоугольника с координатами (0,0) левой клавишей мыши или введите их значение с клавиатуры + <enter>;

г) укажите на правый верхний угол прямоугольника с координатами (150,90) или введите их значение с клавиатуры + <enter>.

4.2.2 Построение контура для главного вида:

а) перенесите UCS в левый нижний угол вида спереди с координатами (0,125);

б) укажите пиктограмму (прямоугольная);

в) укажите на левый нижний угол прямоугольника с координатами (0,0) или введите их значение с клавиатуры + <enter>;

г) укажите на правый верхний угол прямоугольника с координатами (150,90) или введите их значение с клавиатуры + <enter>.

4.2.3 Построение контура для вида слева:

а) перенесите UCS в левый нижний угол вида слева с координатами (210,0);

б) укажите пиктограмму (прямоугольная);

в) укажите на левый нижний угол прямоугольника с координатами (0,0) или введите их значение с клавиатуры + <enter>;

г) укажите на правый верхний угол прямоугольника с координатами (90,90) или введите их значение с клавиатуры + <enter>.


4.3 Проведите дополнительные линии:

4.3.1 Для построения осевых линий укажите на пиктограмму (линия конструкции), выберите направление линии:

а) для вида слева – вертикальную <vertical>, расположенную с правой стороны графического поля либо первую букву слова <vertical> с клавиатуры. Т.к. UCS находится в левом нижнем углу контура вида слева, введите координаты с клавиатуры (45,0) либо укажите мышью, отслеживая их значение в строке состояния + <enter> + <esc>;

б) для вида спереди и сверху – вертикальную <vertical>. Предварительно UCS перенести в левый нижний угол контура вида сверху. Выберите пиктограмму (линия конструкции) + <vertical>. Введите координаты с клавиатуры (75,0) + <enter> + <esc>;

в) для вида сверху – горизонтальную <horizontal>. Данная линия проводится аналогично <vertical>.


4.4 Для удобства дальнейшую работу при формировании видов проводите с максимально увеличенным изображением каждого вида, который выводится на экран, для чего:

4.4.1 Укажите в верхней части экрана на стандартной панели инструментов пиктограмму (окно приближения).

4.4.2 Укажите на нижний левый, а потом на правый верхний угол мнимого прямоугольника, охватывающего на 10–15 мм (2-3 клетки сетки) больше построенных контуров видов.










4.5 Выполните формирование горизонтального вида и местного разреза.

4.5.1 Установите UCS в центр вида сверху, для этоо:

а) укажите пиктограмму UCS;

б) укажите маркером мыши в центр вида сверху.

4.5.2 Начертите прямоугольник 60х30, для этого:

а) укажите пиктограмму (прямоугольная);

б) введите координаты (-30,-15) + <enter> и (30,15) + <enter>.

4.5.3 Проведите дополнительные линии для построения квадрата 90х90 на виде сверху и спереди с помощью вертикальных линий конструкций, задав координаты (-45,0) и (45,0), для этого:

а) укажите пиктограмму (линия конструкции), выберите ее направление <vertical>;

б) введите координаты (-45,0) + <enter>, затем (45,0) + <enter> + <esc>.

4.5.4 Выполните фаску, для этого:

а) отключите режим SNAP;

б) укажите пиктограмму (чамфер) chamfer в левой части экрана панели инструментов;

в) на запрос введите с клавиатуры первую букву слова <distance> + <enter>;

г) введите расстояние 10 + <enter> + <enter>;

д) выберите левый нижний угол – укажите первую линию мышкой для выполнения фаски, затем вторую;

е) повторите фаску, нажав правую кнопку мыши. Укажите аналогично первую и вторую линии фаски в верхнем левом углу данного вида.

4.5.5 Проведите осевые линии на виде:

а) установите слой <штрихпунктирна>;

б) установите привязки: укажите пиктограмму и включите <конечная точка>, <пересечение>, <близкий> + <ОК>.

в) укажите пиктограмму (линия) line;
