Невязку в превышениях определяют по тем же формулам, что и при выполнении геометрического нивелирования.

Допустимую невязку в ходе тригонометрического нивелирования вычисляют по формуле: , где S – средняя длина стороны хода, выраженная в сотнях метров; n – число сторон хода.

8.7. Физические способы нивелирования

Барометрическое нивелирование используется для определения высот точек местности при географических и других исследованиях, где не требуется высокая точность. При барометрическом нивелировании не требуется взаимной видимости между нивелируемыми точками, поэтому его можно проводить в различных физико-географических условиях.

Барометрическое нивелирование основано на определении разности высот двух точек по результатам одновременного измерения атмосферного давления в этих точках. Атмосферное давление в каждой точке зависит от высоты над уровнем моря и метеорологических условий в момент измерений. Эта зависимость выражается полной барометрической формулой, которая очень трудоемка для вычислений, т. к. необходимо специальное зондирование атмосферы. Обычно пользуются сокращенными барометрическими формулами, а чаще всего формулой Бабине

где В₁ и В₂ – давление в точках 1 и 2; t₁ и t₂ – температура воздуха в этих точках.

По формуле Бабине составлены таблицы барических ступеней высот. Барическая ступень высот – расстояние по вертикали в метрах, на котором атмосферное давление меняется на 1 мм рт.ст. С использованием таблиц формула сводится к виду , где – барическая ступень.

Для определения температуры воздуха пользуются термометрами-пращами, по которым отсчеты температур можно производить с точностью ± 0,1ºС.

Для измерения атмосферного давления в основном применяют барометры-анероиды.

Точность барометрического нивелирования зависит от типа прибора, равновесия атмосферы, способа нивелирования.

При нивелировании с использованием барометров-анероидов высоты точек могут быть получены при благоприятных атмосферных условиях с ошибкой, не превышающей 2 м, а при использовании топографических высотомеров ошибка в определении отметок высот будет не более 1м.

Гидростатическое нивелирование основано на свойстве свободной поверхности жидкости в сообщающихся сосудах всегда находится на одном уровне.

Гидростатический нивелир состоит из двух стеклянных сосудов с миллиметровыми делениями, заключенных в металлические оправы и соединенных между собой резиновым шлангом. Схема определения превышения гидростатическим нивелиром показана на рис. 8.9.

Рис.8.9

Установив сосуды на нивелируемых точках, берут отсчеты, показывающие уровень жидкости в них. Превышение будет равно разности отсчетов уровня воды в сосудах при условии равенства высот нулей у обоих водомерных элементов от нижних опорных пяток.

9. ТОПОГРАФИЧЕСКИЕ СЪЕМКИ

9.1. Классификация съемок

Под съемкой местности понимают комплекс полевых и камеральных работ, в результате которых получают съемочный оригинал карты или плана в заданном масштабе.

Съемки местности классифицируются на топографические и фототопографические, последние в свою очередь подразделяются на наземные и воздушные.

В зависимости от применяемых приборов различают следующие виды топографических съемок: тахеометрическую, мензульную, теодолитную (контурную).

Топографические карты и планы для небольших по площади участков местности экономически целесообразнее создавать методами наземных съемок – тахеометрической, мензульной и фототеодолитной (см. 10.5).

К съемкам пониженной точности относят буссольную, глазомерную, экерную, в результате которых получают контурный план небольшого участка местности.

9.2. Способы съемки ситуации и рельефа

Для получения положения на планах характерных точек ситуации и рельефа применяют общие для топографических съемок способы.

В процессе съемки часто составляется абрис – схематический чертеж, на котором в произвольном масштабе показывают взаимное размещение объектов и контуров (рис. 9.1). Результаты угловых и линейных измерений на местности заносят в абрис в процессе съемки.

Способ обхода используют одновременно с прокладкой теодолитного хода при измерении длины линий. При пересечении контуров (дороги, границы и т.п.) их фиксируют измерением расстояния от заднего пункта хода (рис. 9.1). В сущности проложение теодолитного хода также выполняется этим способом.

Способ перпендикуляров (прямоугольных координат) применяется для съемки контуров лежащих вблизи теодолитного хода. Линию теодолитного хода 1–2 (рис. 9.1) принимают за ось абсцисс с началом в задней точке 1. На этой оси с помощью экера (при небольших расстояниях – на глаз) к характерным точкам ситуации (р. Каменный, рис. 9.1)строят перпендикуляры (ординаты), длины которых измеряют мерной лентой. Таким образом, имея значения абсциссы и ординаты, наносят эту точку на план.

Рис. 9.1

Способ угловых засечек используется на труднопроходимой или недоступной (огород, рис. 9.1) для измерений длины линий местности. Принимая линию между двумя известными пунктами за базис, измеряют горизонтальные углы, которые образованы этим базисом и направлениями на определяемый пункт. При построении плана положение этой точки можно получить с помощью транспортира.

Способ линейных засечек используется для определения планового положения пунктов расположенных вблизи пунктов планового съемочного обоснования. Для этого измеряют расстояние между определяемым и двумя (тремя) известными пунктами.

Способ полярных координат (полярный способ) наиболее часто применяется в топографических съемках. Согласно рис. 9.1, точка хода 2 принимается за полюс, куда устанавливается угломерный прибор, а линия хода 2–3 – за полярную ось. Ориентировав 0º горизонтального круга по полярной оси снимают горизонтальные углы на характерные точки и расстояния между ними и полюсом. Снятые точки наносятся на план с помощью транспортира и поперечного масштаба или тахеографа (см. рис. 9.9).

Высотное положение характерных точек рельефа обычно определяют применяя способ угловых засечек и полярных координат, для чего одновременно при измерении горизонтальных углов определяют углы наклона и расстояния.

Все результаты съемок, выполненных перечисленными способами, заносят на абрис, представляющий собой схематический чертеж (рис. 9.1).

9.3. Тахеометрическая съемка

Тахеометрическая съемка или тахеометрия – (от греч. tachys – быстрый + … метр) в переводе означает быстрое измерение. Тахеометрическая съемка – это топографическая съемка местности, выполняемая полярным способом относительно пунктов съемочного обоснования с помощью тахеометра или теодолита.

Съемку местности (предметы, контуры, рельеф) выполняют комплексно одним прибором при одном наведении зрительной трубы, в результате чего определяют три величины, устанавливающие положение съемочной точки (пикета) относительно пункта съемочного обоснования: горизонтальное направление (угол) β, горизонтальное проложение S и превышение h. План местности составляют камерально. Тахеометрическая съемка имеет значительное преимущество перед другими видами наземных топографических съемок в случаях, когда полевые работы требуется выполнить в короткий срок или при неблагоприятных климатических условиях, являясь таким образом более экономически эффективной.

Недостатком этого вида съемки является составление плана в камеральных условиях, вследствие чего возможны пропуски отдельных деталей.

По своей конструкции тахеометры делятся на электронно-оптические, номограммные и дифференциальные.

Наиболее широко используются номограммные тахеометры ТН, 2 ТН (Россия) (рис. 9.2), разработанные на базе шкалового теодолита Т–5. В поле зрения трубы видны кривые номограммы превышений с коэффициентами ±10, ±20, ±100, горизонтального проложения с коэффициентом 100 и начальная кривая, которые выгравированы на вертикальном круге. При работе начальную кривую наводят на 0 раздвижной рейки с сантиметровыми делениями и снимают отсчеты а и b по кривой горизонтальных проложений S и кривой превышений h (рис. 9.3).

Согласно рис. 9.3 имеем S=К а=10017,4 см =17,4 м;

h=К b= -1016,1см= -1,61 или h= -20 8,0 см= -1,60м.

Тахеометр 2 ТН снабжен картографическим столиком, диск которого вращается одновременно с вращением алидады, что позволяет на каждой станции составлять план непосредственно в поле.

П оявление электронных тахеометров (рис. 9.4) позволило значительно автоматизировать производство тахеометрической съемки. При съемке электронный тахеометр устанавливается на точках съемочной сети, а на пикетах – специальные вешки с отражателями (приборы последних модификаций имеют соосно встроенный дальномер, позволяющий измерять расстояния без отражателя). При наведении на пикет в автоматическом режиме определяются горизонтальные и вертикальные углы, а так же горизонтальные проложения линий. С помощью микро-ЭВМ тахеометра производится обработка результатов измерений и получают приращения координат ∆х, ∆у и превышения h пикетов.                        Рис.9.4

При этом автоматически учитываются все поправки в измеряемые углы и расстояния. Результаты измерений вводятся в запоминающее устройство или записываются на дискету. Окончательную обработку результатов измерений, создание цифровой модели местности и составление плана выполняют на компьютере (см. п. 9.5).

Съемочное обоснование может быть создано в зависимости от требуемой точности съемки проложением теодолитно-нивелирных, теодолитно-высотных и тахеометрических ходов. Они могут быть замкнутыми или разомкнутыми и должны опираться на пункты ГГС и сетей сгущения.

В теодолитно-нивелирном ходе расстояния измеряют мерными лентами или оптическими дальномерами и светодальномерами. Высотное положение точек хода определяется геометрическим нивелированием.

В теодолитно-высотном ходе для высотного обоснования применяется тригонометрическое нивелирование.

При проложении тахеометрического хода все измерения выполняются тахеометром или теодолитом.

Для получения планового обоснования могут также использоваться засечки и микротриангуляция.

Точки съемочной сети должны быть доведены до плотности, обеспечивающей необходимую точность съемки контурной и высотной части и рельефа и располагаться на площади равномерно с учетом масштаба съемки без пропусков.

Производство тахеометрической съемки теодолитом. Съемку контуров, объектов местности и рельефа выполняют относительно точек съемочного обоснования. Места постановки реек в характерных точках местности называют пикетами. Пикеты на местности выбирают с таким расчетом, чтобы по ним на плане можно было изобразить предметы и контуры местности, а также рельеф. Пикеты, предназначенные для определения только элементов ситуации, называют контурными, а для съемки рельефа – орографическими.

Перед началом съемки проводят осмотр местности, определяют характер и структуру рельефа, намечают положение съемочных пикетов на местности.

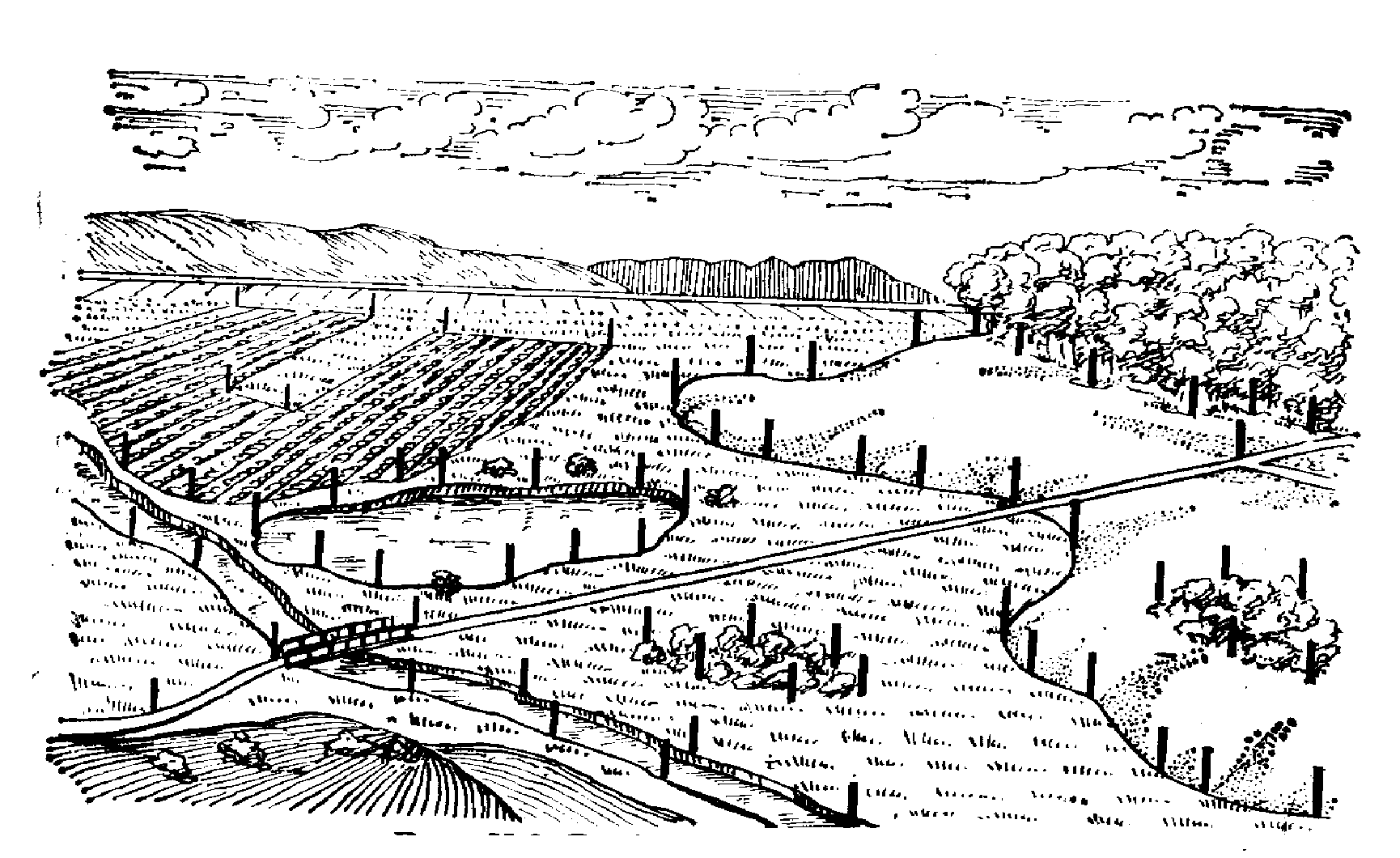

Контурные пикеты выбирают с учетом отображения объектов и элементов ситуации местности (сооружений, построек, дорог, просек (их поворотов и пересечений, рек, озер, ЛЭП, мостов, шлюзов, колодцев, отдельно стоящих деревьев и т. д.) (рис. 9.5).

Орографические пикеты выбираются на всех характерных точках и линиях рельефа: на вершинах и подошвах холмов, на дне и бровках котловин, лощин, оврагов, на водоразделах и хребтах, в местах изменения крутизны скатов (рис.9.6).

Съемку предметов, контуров и рельефа местности производят полярным способом, вертикальные и горизонтальные углы измеряют при одном положении вертикального круга (обычно КЛ), расстояния до пикетов определяют нитяным дальномером.

Порядок работы на станции следующий:

1. Устанавливают теодолит в рабочее положение над точкой теодолитного хода, измеряют высоту прибора i при помощи рейки или рулетки с точностью до 1,0 см отмечают ее на рейке и записывают в журнал.

2. Определяют место нуля МО прибора.

3. Ориентируют горизонтальный круг, для чего совмещают нуль лимба с нулем алидады горизонтального круга и винтами лимба и зрительной трубы, визируют на начальное направление, в качестве которого обычно выбирают точку теодолитного хода. После этого закрепляют лимб, проверяют ориентирование и открепляют алидаду.

4. Визируют на рейку, установленную на пикете и определяют расстояние до рейки по дальномерным штрихам нитяного дальномера.

5. Наводят средний горизонтальный штрих сетки нитей на высоту прибора i, отмеченную на рейке и берут отсчет по горизонтальному и вертикальному кругам.

6. Работа на станции заканчивается контролем ориентирования теодолита на начальное направление. Такой контроль необходимо выполнять после наблюдения 10–15 пикетов. Изменение ориентировки прибора за период работы на станции не должно превышать 5´. Если ориентирование превышает этот предел, то все наблюдения на станции повторяют.

Все отсчеты и числовые определения записывают в соответствующие графы журнала тахеометрической съемки.

В процессе съемки на каждой станции составляют абрис – схематический чертеж ситуации и рельефа местности. Ведение абриса – ответственная часть тахеометрической съемки, т. к. он служит основой составления плана в камеральных условиях. Абрис представляет собой глазомерный чертеж, в котором отмечают место станции, предыдущую и последующую линии хода, все пикетные точки с их номерами, а также все сведения, необходимые для составления плана: характеристики населенных пунктов, рек, водоемов, урочищ, дорог, мостов, бродов, лесов и т. п.

Камеральные работы включают математическую обработку материалов планово-высотного обоснования, вычисление высотных отметок пикетов и горизонтальных проложений до них и построение топографического плана.

Вычисление плановых координат и высотных отметок пунктов геодезического обоснования ведется как и для теодолитного хода и геометрического нивелирования профиля (см. п. 7.3, 8.5, 8.6).

Если расстояния измерялись нитяным дальномером, то допустимая линейная невязка определяется по формуле ,

где длина хода в метрах; n – число линий в ходе.

Высотная невязка при тригонометрическом нивелировании не должна превышать величину , см.

При создании планового обоснования съемки другими способами (засечки, микротриангуляции) вычисление координат ведется по соответствующим формулам (см. п. 7.4).

Вычисление горизонтальных проложений до пикетов при использовании нитяных дальномеров и их превышений выполняется по формулам , h=S·tgν+i-υ или .

Высотные отметки пикетов вычисляют по формуле H_п=H_ст+h.

Для вычислений используют программируемые микрокалькуляторы (БЗ–34, МК–56 и др.) или тахеометрические таблицы.

Составление топографического плана начинают с построения на плане координатной сетки в виде системы квадратов со стороной 10 см с помощью линейки Дробышева.
