Файл: Курс лекций по топографии.doc

Линейка Дробышева представляет собой металлическую пластину шириной 4–5 см и длиной более 70 см. Она имеет шесть вырезов (окошек) через каждые 10 см внутренние скошенные (левые) края которых являются дугами окружностей с соответствующими радиусами. На скошенном крае первого (левого) выреза нанесен начальный штрих 0. Длина линейки от нулевого выреза до правого скошенного торцевого края составляет 70,711 см, т. е. равна длине диагонали квадрата со стороной 50 см. (рис. 9.7).

Рис.9.7

Построение координатной сетки производится в следующем порядке (рис. 9.8):

1. Линейку располагают параллельно нижнему краю листа бумаги и вдоль скошенного ребра линейки проводят горизонтальную линию АВ (рис. 9.8а).

2. На проведенную линию, вырезами накладывают линейку, совмещая нулевой штрих с точкой А и хорошо отточенным карандашом прочерчивают дуги вдоль скошенных краев в каждом вырезе (окне).

3. Поворачивают линейку перпендикулярно к линии АВ, располагая ее вверх от точки В. Совмещают нулевой штрих с точкой В и прочерчивают дуги по скошенным краям вырезов (окнам) линейки (рис. 9.8б).

Рис. 9.8

4. Укладывают линейку по диагонали. Совместив нулевой штрих с точкой А по дугообразному скошенному торцевому концу линейки, делают засечку по диагонали, получая верхнюю правую вершину квадрата – точку Д (рис. 9.8в).

5. Аналогичным способом получают верхнюю левую вершину квадрата – точку С.

6. Контроль построения точек С и Д осуществляют путем совмещения нулевого штриха с точкой С и дуги шестого выреза (окна) с точкой Д. Если дуга совпадает с точкой Д, тогда через все скошенные края вырезов (окон) проводят дуги (рис. 9.8д).

7. После построения и разбивки сторон основного квадрата АБСД вычерчивают внутренние линии координатной сетки, последовательно соединяя засечки дуг противоположных сторон основного квадрата (рис. 9.8е).

8. Правильность построения сетки квадратов проверяют измерением их диагоналей при помощи циркуля-измерителя. Отклонения вершин не должно превышать 0,1 мм.

После построения координатную сетку оцифровывают, т. е. подписывают выходы координатной сетки согласно значениям плановых координат съемочного обоснования и принятому масштабу топографического плана.

Графическое построение плана начинают с нанесения по координатам исходных геодезических пунктов и точек съемочной сети. Для этого вначале необходимо определить квадрат, в котором должна находиться точка (пункт), а затем при помощи измерителя и поперечного масштаба отложить расстояния в заданном масштабе от соответствующих линий координатной сетки. Правильность нанесения пункта (точки) контролируется по длине и направлению линии.

Способы нанесения ситуации на план соответствуют способам их полевой съемки. Поскольку основным способом тахеометрической съемки является полярный, то для нанесения пикетов используют геодезический транспортир и поперечный масштаб или что более удобно – тахеограф, который сделан из прозрачного пластика или пластмассы и состоит из транспортира и линейки (рис. 9.9).

Угловые деления транспортира оцифрованы против хода часовой стрелки. На линейке, край которой совпадает с нулевым штрихом градусной шкалы, начиная от центра транспортира, нанесены миллиметровые деления.

Рис. 9.9

При нанесении пикетов на план, центр тахеографа совмещают с точкой съемочного обоснования и вращают вокруг нее, пока на ориентируемой линии не окажется градусное деление, равное полярному углу пикета. Вдоль линейки в масштабе плана откладывают горизонтальное проложение между точкой съемочного обоснования и пикетом. Делают накол, обводят его кружком и подписывают его номер и высотную отметку. Одновременно, согласно абрису по нанесенным пикетам карандашом проводят контуры.

После переноса пикетов и контуров проводят горизонтали, пользуясь подписанными значениями отметок высот характерных точек рельефа. Процесс нахождения вспомогательных точек, отметки которых кратны принятой высоте сечения рельефа, т. е. через которые проходят горизонтали, называется интерполированием.

Интерполирование можно выполнять с помощью палетки параллельных линий (рис. 9.10). Она представляет ряд параллельных линий, которые проведены на прозрачной основе через одинаковый интервал (5–8 мм) с подписанными отметками горизонталей, соответствующих данному участку. Например, требуется определить положение горизонталей между пикетами 1 и 2. Палетку накладывают таким образом, чтобы пикет 1 находился между линиями пропорционально его высоте. Прижимают палетку в пикете 1 и вращают ее вокруг этой точки пока пикет 2 не окажется по высоте между соответствующими линиями палетки пропорционально его высоте. Точки пересечения прямой между пикетами 1 и 2 и линиями палетки переносят (перекалывают) на план. Полученные интерполированием точки с одинаковой высотой, лежащие на одном склоне соединяют плавными кривыми линиями – горизонталями. Следует помнить, что интерполировать можно только по линиям, расположенным на одном склоне. При необходимости, для лучшего изображения форм рельефа (седловины, вершины и т. д.), которые плохо отобразились основными горизонталями, на плане проводят полугоризонтали и четвертьгоризонтали.

Рис. 9.10

После окончательного просмотра плана, выполненного карандашом, его вычерчивают тушью в соответствии с условными знаками для данного масштаба.

9.4. Мензульная съемка

Мензульная съемка – один из видов наземной топографической съемки, при которой топографический план составляется непосредственно на местности при помощи мензулы, кипрегеля и дальномерной рейки.

При мензульной съемке горизонтальные углы не измеряются, а их получают путем графических построений на планшете. В связи с этим мензульную съемку часто называют углоначертательной.

Достоинство этого вида съемки состоит в том, что план составляется непосредственно в поле, т. е. зарисовка контуров и предметов местности, рисовка и укладка горизонталей выполняется в полевых условиях. Это позволяет исключить камеральные вычислительные работы и обеспечить более высокую точность съемки местности.

К недостаткам съемки следует отнести зависимость от погодных условий и громоздкость комплекта инструментов.

Приборы и их поверки. Мензульный комплект включает: штатив, планшет, подставку, кипрегель, ориентир-буссоль, центрировочную вилку, дальномерные рейки и полевой зонт.

Мензула (в переводе с латинского означает – столик) состоит из доски-планшета, подставки и штатива.

Подставка имеет вид круглой коробки и соединяет со штативом планшет, который сделан из досок мягких пород деревьев и имеет размеры 60×60 см. Подставка имеет три подъемных винта для приведения планшета в горизонтальное положение и закрепительный и наводящий винты для поворота планшета при его ориентировании.

Кипрегель – оптико-механический прибор, предназначенный для визирования по направлениям, графического построения этих направлений на планшете, измерения вертикальных углов, расстояний и превышений.

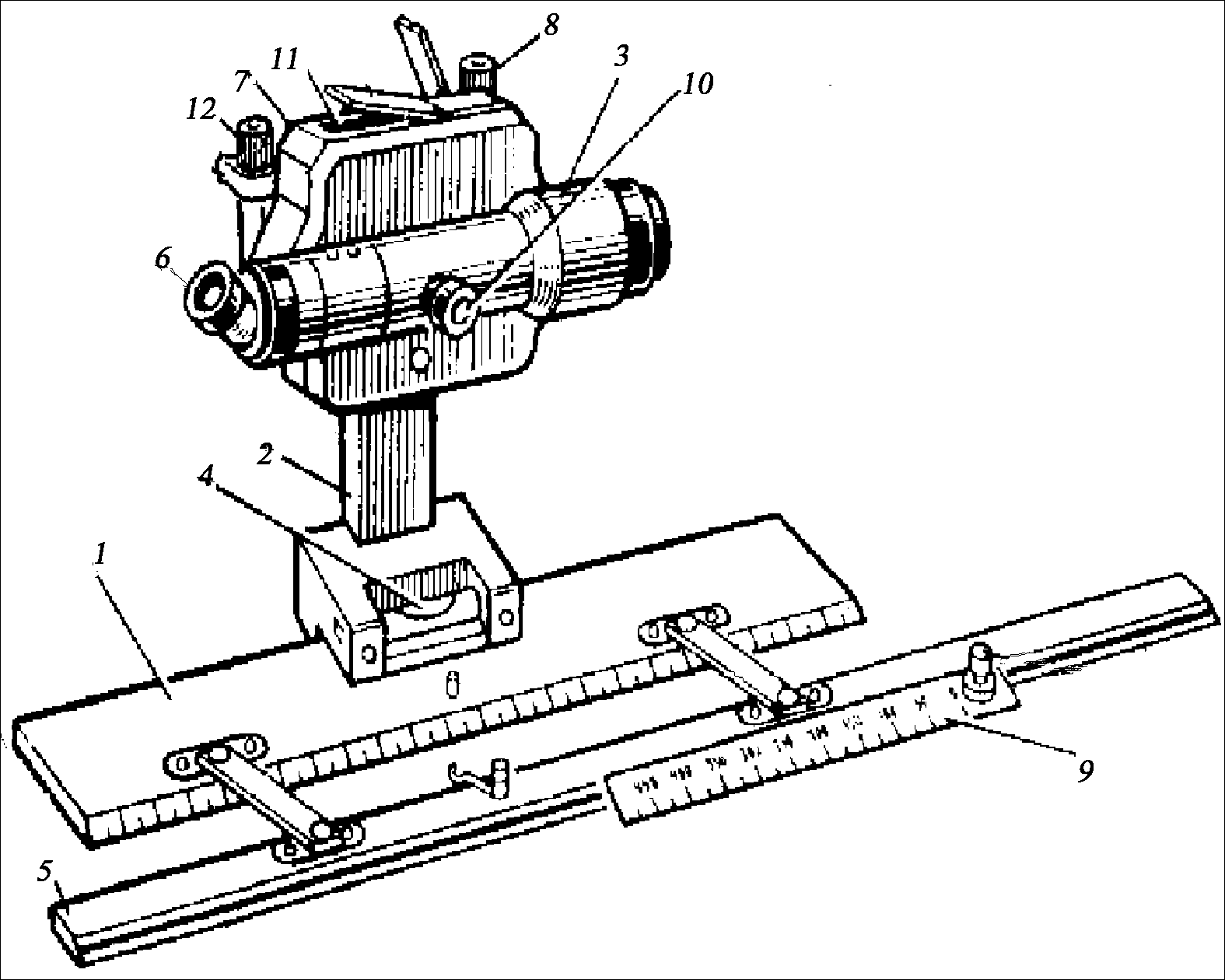

В настоящее время для съемок используется кипрегель КН (рис. 9.11). Он состоит из линейки 1, являющейся основанием прибора, колонки 2 и зрительной трубы 3 с вертикальным кругом. На основной линейке имеется цилиндрический уровень 4, по которому планшет приводится в горизонтальное положение, и к ней посредством подвижного                   Рис. 9.11                               параллельного шарнира прикрепляется узкая дополнительная линейка 5. По узкой линейке передвигается масштабная линейка 9 с иглой для накалывания точек (пикетов). Колонка кипрегеля соединяет основную линейку с вертикальным кругом и зрительной трубой. Зрительная труба с лимбом вертикального круга совместно вращаются вокруг горизонтальной оси. Четкая видимость изображения сетки нитей, делений вертикального круга и кривых, которые на нем нанесены, достигается вращением окулярного кольца 6, а наблюдаемого объекта – с помощью кремальерного винта 10. Вертикальный круг имеет цилиндрический уровень 7 с его установочным винтом 8. Зрительная труба кипрегеля имеет цилиндрический уровень 11, который используется для приведения визирного луча в горизонтальное положение при определении превышений геометрическим нивелированием.

На вертикальном круге нанесены и подписаны секторно угловые деления от 0º до + 50º и от 0º до – 50º. Наименьшая величина деления составляет 5´. Аналогично, как и у тахеометра, на нем выгравированы кривые превышений с коэффициентами  10,  20,  100 и горизонтальных проложений с коэффициентами 100 и 200.

Центрировочная вилка служит для центрирования пункта на планшете над соответствующим пунктом местности с помощью нитяного отвеса. Ориентир – буссоль, изготовленная в виде прямоугольной коробки применяется для ориентирования плана по магнитному меридиану. Полевой зонт используют при работе в солнечную и ненастную погоду.

Поверки мензулы. 1. Мензула должна быть устойчивой. Закрепив все винты штатива и подставки, визируют зрительную трубу кипрегеля на удаленный объект. При нажатии рукой на край планшета центр сетки нитей сдвинется с точки; если руку отпустить, то центр сетки нитей должен занять прежнее положение на объекте.

2. Верхняя поверхность планшета должна быть плоскостью. Выверенную линейку прикладывают ребром в разных частях планшета. Если просветы не превышают 0,5 мм, то планшет считается пригодным к работе.

3. Верхняя поверхность планшета должна быть перпендикулярна к его оси вращения. По выверенному уровню линейки планшет приводят в горизонтальное положение. Затем планшет вращают вокруг его оси. Пузырек уровня не должен отклоняться больше чем на 2 деления. Неисправности подставки исправляют в мастерской.

Поверки кипрегеля. Перед поверками делается общий осмотр инструмента. Все винты и узлы кипрегеля должны работать плавно, без рывков, не должно быть их механических повреждений.

1. Скошенный край линейки должен быть прямой линией, а нижняя поверхность его – плоскостью. Для поверки по скошенному краю на планшете острым карандашом проводят линию. Кипрегель поворачивают на 180º приложив линейку к концам проведенной линии, вновь прочерчивают линию. Если линии совпадут, то условие выполнено.

Поверку нижней по верхности делают ребром выверенной линейки. Просвет между ними не должен превышать 0,5 мм.

2. Скошенный край подвижной линейки должен быть параллелен скошенному краю основной линейки. Для поверки проводят линии вдоль основной и подвижной линеек, при разных расстояниях последней от основной. По поперечных направлениях расстояния между проведенными линиями не должны отличаться более чем на 0,2 мм.

3. Ось уровня линейки кипрегеля должна быть параллельна нижней ее плоскости и перпендикулярна вертикальной оси. Кипрегель устанавливают по направлению 2-х подъемных винтов и прочерчивают прямую по линейке. Подъемными винтами пузырек уровня линейки приводят в нуль-пункт. Затем поворачивают кипрегель на 180º, т. е. совмещают с прочерченной линией. Если пузырек уровня сошел с нуль-пункта, то исправительными винтами уровня приводят его к середине на половину дуги отклонения, а подъемными винтами – в нуль-пункт. Поверку следует повторить. После этой поверки кипрегель поворачивают по направлению третьего подъемного винта подставки и приводят им пузырек уровня к середине, т. е. горизонтируют планшет.

4. Визирная ось зрительной трубы должна быть перпендикулярна к оси ее вращения. Из точки, произвольно выбранной на планшете, при положениях КЛ и КП визируют на удаленный объект и прочерчивают направления. Если условие выполнено, то прочерченные линии должны совпасть. Если они образуют угол, то биссектриссой его делят пополам. К ней прикладывают скошенный край линейки и исправительными винтами центр сетки нитей совмещают с объектом. Повторяют поверку.

5. Ось вращения зрительной трубы должна быть параллельной к нижней плоскости линейки или перпендикулярна вертикальной оси вращения. Условие проверяется как и четвертая поверка теодолита (см. п. 5.2).

6. Вертикальная нить сетки должна быть перпендикулярна к оси вращения зрительной трубы. Условие проверяется аналогично третьей поверке теодолита (см. п. 5.2).

7. Коллимационная плоскость зрительной трубы должна совпасть или быть параллельной скошенному краю линейки. Перекрестие сетки нитей наводят на четко видимый невооруженным глазом объект, а по концам скошенного края линейки ставят две нижние иглы. Затем визируют на этот объект через иглы и, если они закрывают объект, то условие выполнено. Неисправность устраняется в мастерских.

8. Место нуля (МО) вертикального круга должно быть равно 0º00´. Поверка выполняется, как у теодолита, а МО определяется по формуле: . Если МО не равно 0º, то при положении КЛ установочным винтом уровня вертикального круга пузырек его приводят в нуль-пункт, а наводящим винтом зрительной трубы устанавливают отсчет, равный МО. Затем установочным винтом уровня совмещают нули лимба и алидады, при этом пузырек сойдет с середины. Исправительными винтами уровня пузырек приводят в нуль-пункт.

Установка мензулы для съемки включает центрирование, горизонтирование и ориентирование. Центрирование планшета означает, что нанесенный пункт съемочного обоснования на планшете должен находиться по отвесной линии над этим пунктом. Центрирование выполняют с помощью центрировочной вилки и в процессе его необходимо следить за приблизительным ориентированием по линиям на планшете и местности.

Горизонтирование планшета выполняется при помощи цилиндрического уровня линейки и трех подъемных винтов подставки. Окончательное ориентирование выполняется по точкам съемочного обоснования, для чего кипрегель скошенным краем линейки прикладывается к ориентируемой линии. Поворачивая наводящим винтом подставки планшет визируют на второй опорный пункт. Правильность ориентирования должна быть проверена по третьему пункту.

Плановое съемочное обоснование может создаваться аналитическими и графическими способами.

При аналитическом способе на планшет по прямоугольным координатам наносятся точки съемочного обоснования, плановое положение которых получено после обработки теодолитного хода, сетей микротриангуляций, решения угловых засечек. Для нанесения их на планшете разбивается координатная сетка.
