деградационных  процессах  фактора  электронного  строения  и  проводимости.  Как  из-

вестно, исследовавшаяся керамика (как и большинство материалов на основе диоксида

олова),  представляет  собой  полупроводник n-типа.  С  ростом  температуры  количество

носителей  заряда  в  полупроводнике  увеличивается,  происходит  его  вырождение.  На-

против,  снижение  температуры  расплава  приводит  к  усилению  полупроводниковых

свойств керамики, что, согласно полученным результатам, сопровождается резким уве-

личением  скорости  межзеренной  коррозии.  Значительный  рост  тафелевского  наклона

кислородной реакции и перенапряжения процесса на аноде также могут быть связан с

резким  изменением  числа  носителей  заряда  в  материале  при  снижении  температуры.

Снижение скоростей процессов внутренней деградации и вымывания меди с увеличе-

нием  однородности  керамики  указывает  на  то,  что  перераспределение  допирующих

компонентов  (катионов  меди  и  сурьмы)  происходящее  на  этапе  спекания  заготовки

также оказывает значительное влияние на коррозию материала.

Таким  образом,  полученные  электрохимические  результаты  однозначно  свиде-

тельствуют, что определяющую роль в деградации керамики на основе диоксида олова,

допированного оксидами меди и сурьмы, играет микроструктура материала, его полу-

проводниковые свойства и особенности локальной проводимости межзеренных границ.

Поэтому следующей ступенью к пониманию природы деградационных процессов в ма-

териале  стало  исследование  особенностей  объемной  проводимости  керамики  и  ее  из-

менения при деградации.

3.1.7. Изменение объемной проводимости керамики после анодной поляризации

Керамику  на  основе  диоксида  олова,  допированную  различными  элементами,  в

первую  очередь  кобальтом,  рассматривают  как  потенциальный  материал  для  изготов-

ления  варисторов,  то  есть  элементов  с  нелинейным  сопротивлением,  зависящим  от

приложенного напряжения (см., например, [680–682]). Возникновение нелинейного со-

противления  связано  с  формированием  на  границе  зерен  керамики  двойного  барьера

Шоттки  при  сегрегации  допирующих  компонентов.  В  результате  если  приложенное  к

межзеренной границе напряжение больше высоты барьера, сквозь него начинает проте-

кать  ток,  и  происходит  резкое  снижение  сопротивления  материала.  Как  правило,  для

получения материалов с такими свойствами в состав керамики вводят: спекающую до-

бавку,  преимущественно  сегрегирующуюся  на  межзеренных  границах  (обычно CoO);

добавку,  обеспечивающую  высокую  проводимость  зерен  диоксида  олова  (обычно

Nb

2

O

5

, Ta

2

O

5

); в некоторых случаях — также небольшие добавки дополнительных ком-

понентов, таких как Cr

2

O

3

, усиливающих нелинейный характер сопротивления при сег-

регации [680–682]. Замена ниобия и тантала на сурьму, особенно при ее большом со-


background image

202

держании в материале, приводит к ослаблению нелинейности сопротивления [676, 696],

тем не менее, высота барьера Шоттки остается значительной и составляет обычно 0.25–

0.35 эВ. Допирование диоксида олова оксидом меди вместо оксида кобальта в некото-

рых  случаях  приводит  даже  к  усилению  нелинейности  сопротивления  керамики [697,

698].  Существенные  барьеры  Шоттки  на  межзеренных  границах  наблюдаются  и  для

керамики, допированной медью и сурьмой, при содержании последней менее 0.25 ат.%

[675]. При высоком содержании сурьмы наблюдается хорошая проводимость материала

без признаков нелинейности. Однако в условиях электролиза протекают процессы се-

лективного  вымывания  компонентов,  и  строение  межзеренных  границ  может  сущест-

венно  изменяться.  В  случае  появления  в  области  межзеренных  контактов  барьеров

Шоттки и дополнительных скачков потенциала можно ожидать существенного увели-

чения локальной неоднородности распределения плотности тока в области границ ме-

жду зернами, что может являться причиной развития внутренней деградации керамики

при ее анодной поляризации.

Измерения  вольтамперных  характеристик  керамики  в  поверхностном  слое  при

комнатной температуре производилось на фрагментах анода толщиной 1–3 мм и разме-

ром около 15х15 мм в двухэлектродной конфигурации с параллельными медными при-

жимными контактами большой площади. Регистрация кривых выполнялась на Autolab

PGSTAT30  в  режиме  линейной  развертки  напряжения  со  скоростью 1–50 В/с.  Для

улучшения электрического контакта на образец с обеих сторон наносился тонкий слой

серебряного токопроводящего клея. Сравнительные измерения в присутствии и в отсут-

ствие  серебряного  клея  показали,  что  строение  области  контакта  с  токоподводами  не

вносит существенных изменений в нелинейный характер регистрируемых зависимостей.

Высокотемпературные измерения производились на аналогичных образцах кера-

мики в кварцевой ячейке с платиновыми прижимными контактами площадью 0.2 см

2

. В

этом случае ток измерялся с помощью прецизионного резистора и цифрового мульти-

метра Keithly 199, а напряжение — с помощью цифрового мультиметра HP3478А. Ток

в  цепи  задавался  с  помощью  источника  питания HP3610А.  Оба  способа  регистрации

ВАХ  дают  сходные  результаты  в  случае  измерений  при  комнатной  температуре.  При

высоких  температурах  не  исключено  искажение  экспериментальных  кривых  вследст-

вие нестабильности контактов. Однако качественное согласие формы регистрируемых

зависимостей при комнатной и повышенных температурах указывает на то, что вклад

этого эффекта несущественен.

Измерения  удельной  электропроводности  материала  проводили  на  образцах  ке-

рамики  размером 20х15х1–3  мм  по  четырехэлектродной  схеме.  Использовалась  само-


background image

203

дельная установка с кварцевой ячейкой и платиновыми прижимными контактами. Рас-

чет удельной проводимости материала выполнялся согласно [699].

Измерения проводимости при комнатной температуре для образцов керамики по-

сле ресурсных испытаний показали, что в результате электролиза происходит сущест-

венное уменьшение удельного сопротивления материала (как правило, на 2–3 порядка).

Этот эффект наиболее выражен для поверхностных слоев анода (до 0,001–0,07 Ом/м)

1

В глубине керамического анода изменение проводимости несколько меньше (до 0,05–

0,20  Ом/м).  Найдено  также  значительное  снижение  энергии  активации  проводимости

до 0.035–0.084 эВ — по сравнению с 0,53–1.18 эВ для исходного материала. Испытания

в  бестоковом  режиме  показали,  что  даже  простой  экспозиции  фрагмента  керамики  в

расплаве в течение 30 минут достаточно, чтобы произошло существенное снижение ее

удельного сопротивления. Это явление позволяет объяснить плавное снижение напря-

жения  на  ячейке  на  начальном  этапе  ресурсных  испытаний,  которое  наблюдалось  в

большинстве экспериментов (рис. 159). С другой стороны, само снижение сопротивле-

ния  вряд  ли  можно  объяснить  изменением  степени  допирования  диоксида  олова  при

взаимодействии  с  расплавом  (например,  дополнительным  допированием  фтором),  так

как за столь короткое время расплав не успевает проникнуть на всю глубину анода.

0

1

2

3

4

5.25

5.50

5.75

6.00

6.25

6.50

увеличение

проводимости

керамики

U

, В

t, ч



Рис. 159. Типичная зависимость напряжения на ячейке в ходе ресурсных испытаний

керамического анода 97 мас.% SnO

2

 + 1.5 мас.% CuO + 1.5 мас.% Sb

2

O

3

 (6.1 г/см

3

) в

расплаве с КО 1.8, насыщенном по глинозему.

Исходная керамика 97 мас.% SnO

2

 + 1.5 мас.% CuO + 1.5 мас.% Sb

2

O

3

, как и сле-

довало  ожидать [675], характеризуется  при  комнатной  температуре  линейной  (омиче-

ской) вольтамперной характеристикой (ВАХ) (рис. 160). В то же время, на ВАХ образ-





1

 Удельное сопротивление исходного материала при комнатной температуре составляет 3–17 Ом/м.


background image

204

цов  керамики,  включающих  продеградировавший  слой,  наблюдается  не  только  ярко

выраженная нелинейность, но и существенная асимметрия кривых (рис. 160). Для раз-

личных образцов степень асимметрии и нелинейности может изменяться в достаточно

широких пределах, однако, обе особенности наблюдаются практически всегда. Удале-

ние  (сошлифовывание)  слоя  толщиной  около 100 мкм  с  поверхности,  контактировав-

шей с расплавом, толщиной приводит к полному исчезновению асимметрии на кривых,

а  признаки  нелинейности  ВАХ  сохраняются.  Слабовыраженные  признаки  нелинейно-

сти проводимости сохраняются и для центральной части анодов. Таким образом, изме-

нения в строении материала, приводящие к появлению асимметрии ВАХ, затрагивают

именно тонкий поверхностный продеградировавший слой.

-5

-4

-3

-2

-1

0

1

2

3

4

5

-1.0

-0.5

0.0

0.5

1.0

1.5

2.0

 после испытаний
 до испытаний

I

у.

е.

U, В/см



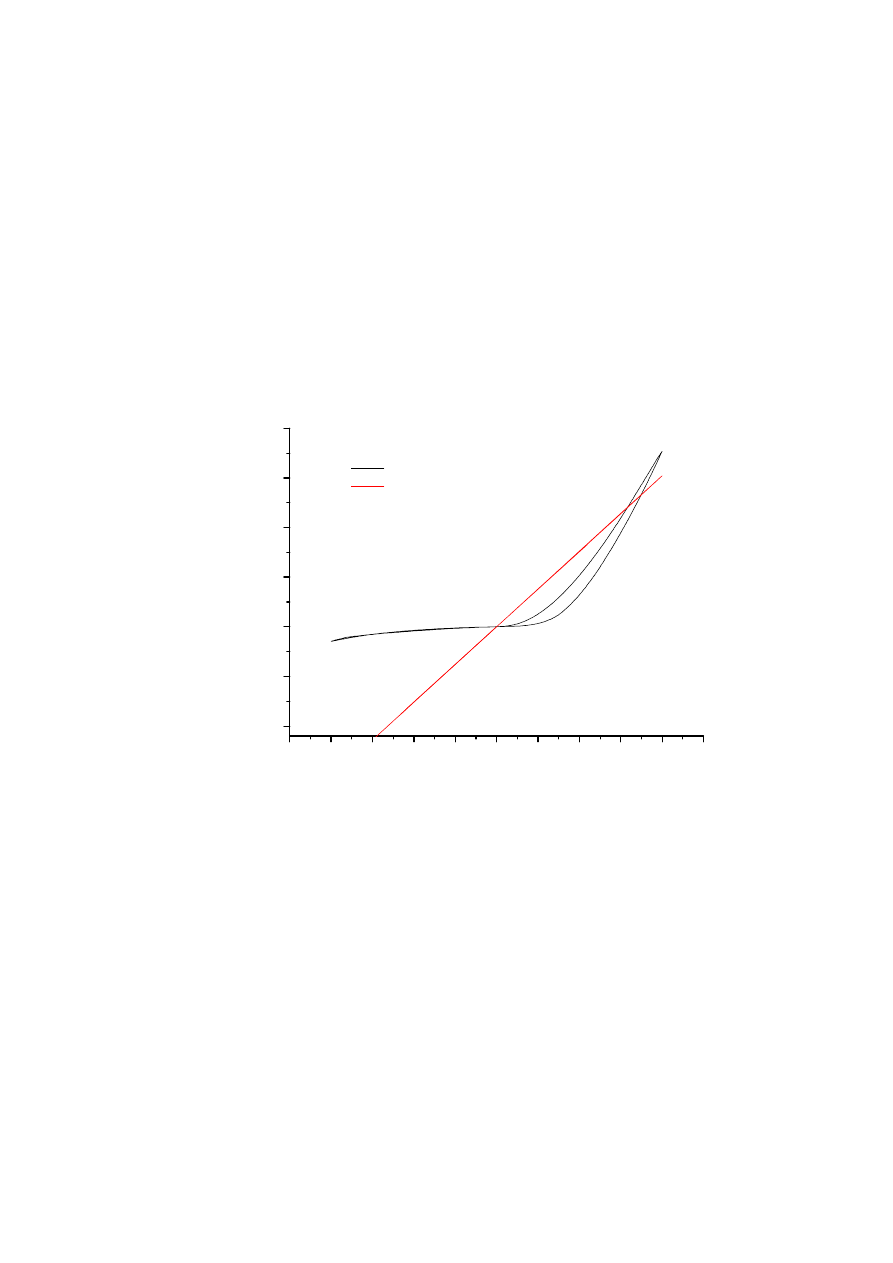

Рис. 160. Вольтамперная характеристика исходной керамики (6.1 г/см

3

) и керамики

после 6-часового электролиза в расплаве. Измерения в режиме циклирования напря-

жения

С учетом полупроводникового характера проводимости керамики, появление ас-

симетрии  на  ВАХ  эквивалентно  формированию  в  продеградировавшем  слое  выпрям-

ляющего  гетероперехода  (например,  np-перехода).  Полярность  этого  перехода  такова,

что при работе керамики в качестве анода формирующийся диод находится в запертом

состоянии (отрицательные напряжения на рис. 160). В результате в поверхностном слое

формируется  дополнительный  скачок  потенциала,  отвечающего  напряжению  пробоя

этого  гетероперехода.  Оксид  меди  является  полупроводником p-типа,  однако  трудно

предположить, что для керамики, допированной 1.5 мас.% Cu

2

O между зернами диок-

сида олова будет формироваться прослойка из фазы оксида меди. Тем не менее, пред-

положения о том, что в результате сегрегации допанта на межзеренных границах может


background image

205

происходить возникновение в этой области np-перехода, делались ранее на основании

изучения  сенсорных  свойств  материалов  на  основе SnO

2

,  допированных  медью [700,

701].  Материалы  на  основе  диоксида  олова  также,  как  правило,  представляют  собой

полупроводники n-типа. Получение материалов на основе SnO

2

 с p-типом проводимо-

сти  представляет  существенные  трудности,  хотя  такие  примеры  известны [702–704].

Поэтому  наиболее  реалистичным  является  предположение,  что  в  ходе  электролиза  в

поверхностном слое анода формируется изотипный гетеропереход, образованный дву-

мя  полупроводниками  n-типа  со  значительно  различающимися  концентрациями  носи-

телей заряда [705]. На это указывает и форма вольтамперной зависимости: с ростом об-

ратного напряжения наблюдается плавный рост тока, менее быстрый, чем в случае по-

ляризации в прямом направлении.

Измерения, выполненные при различных температурах (рис. 161), показали, что с

ростом  температуры  диодность  вольтамперной  характеристики  сначала  значительно

усиливается (до 400

о

С), а затем снижается. Тем не менее, нелинейность ВАХ сохраняется

даже при 700

о

С. Отметим, что в использовавшейся симметричной измерительной схеме

неомические контакты в области токоподводов могут в принципе приводить к некоторой

нелинейности ВАХ, однако они не могут приводить к появлению асимметрии на кривых.

На температурной зависимости электропроводности для свежеприготовленного образца

наблюдается минимум при температурах около 400

о

С, который может быть связан с из-

менением  состава  образца  или  его  поверхности  (окислительно-восстановительные  пре-

вращения). Этот эффект в первом цикле вряд ли следует обсуждать в связи с формирова-

нием барьерного слоя при электролизе в расплаве, поскольку парциальное давление ки-

слорода при измерениях значительно меньше. При дальнейшем термоциклировании тем-

пературная зависимость проводимости существенно не изменяется.

-40

-30

-20

-10

0

10

20

-0.20

-0.15

-0.10

-0.05

0.00

0.05

0.10

0.15

0.20

I, A/

см

2

U, В/см

 700

o

C

 400

o

C

 20

o

C

a

0

100

200

300

400

500

600

700

0.00

0.05

0.10

0.15

 первоначальный нагрев
 повторный нагрев

R

, O

м

T,

0

C

 б



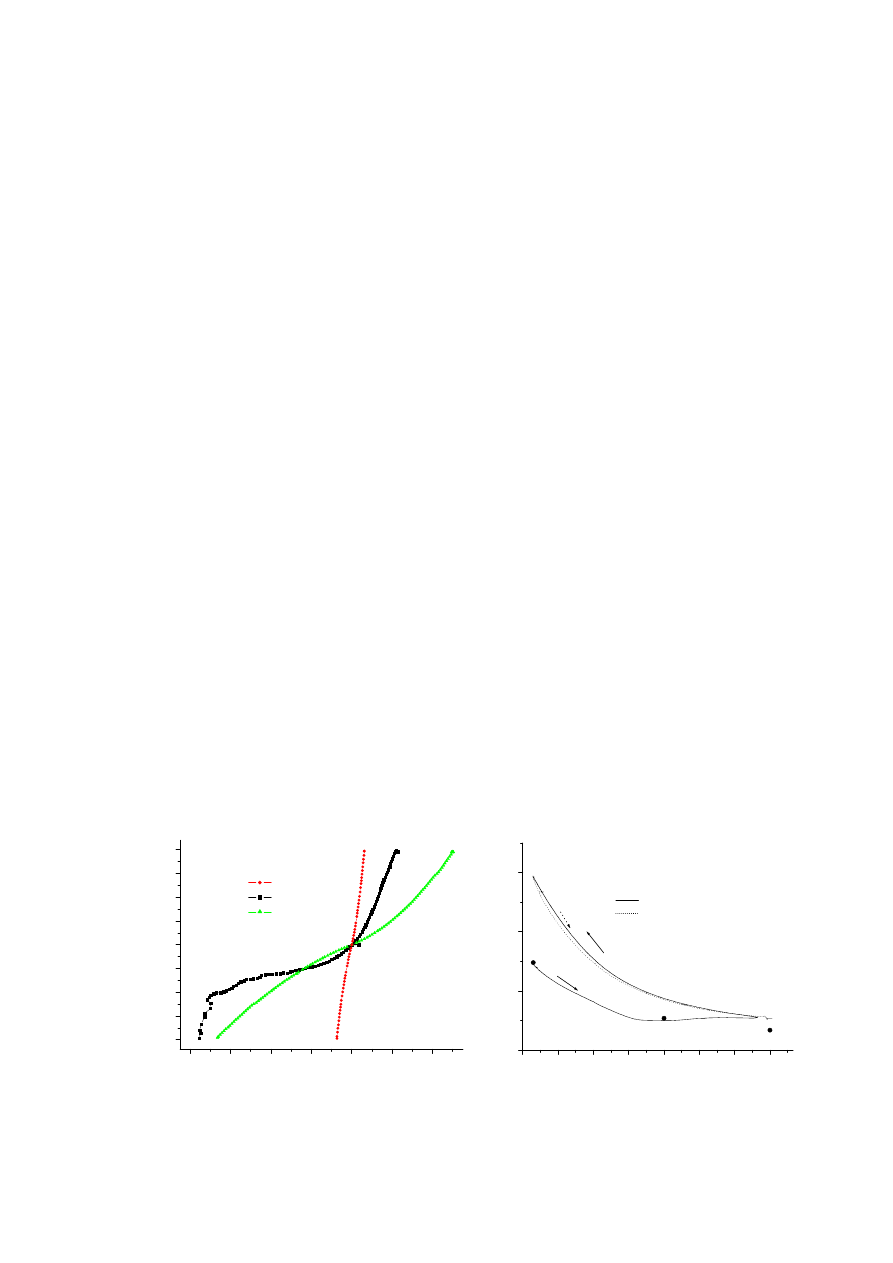

Рис. 161. Вольтамперные характеристики (измеренные в режиме фиксированного то-

ка) внешнего слоя керамики (6.1 г/см

3

) после 100 часовых ресурсных испытаний при

разных температурах (а) и температурная зависимость сопротивления керамики по-

сле испытаний (б). Точками указаны сопротивления, рассчитанные из ВАХ.
