Транзактный способ
Условия приментимости способа:
— функциональные действия компонент реальной системы

одинаковы;

— общее число функциональные действия ограничено;
— каждое функциональные действия — набор простейших

операций и его можно аппроксимировать активностями;

— существует зависимость выполнения функциональных

действий друг от друга (обычно в системах массового обслужи-
вания).

Сущность: на вход системы поступают заявки, система име-

ет определенное количество каналов обслуживания.

Алгоритм организации квазипараллелизма.
1. Организуется цикл по модельному времени.
2. Организуется цикл по источникам транзактов (заявок).
3. Определяется последовательность транзактов от каждого

источника и время генерации каждого транзакта.

4. Осуществляется формирование общей очереди транзак-

тов, поступающих от всех источников.

5. Организуется порядок обслуживания транзактов.
6. Организуется цикл по каналам обслуживания транзактов.
7. Организуется цикл в соответствии с порядком обслужи-

вания по транзактам.

8. Фиксируются моменты времени поступления транзактов

на обслуживание в каждом канале и моменты времени, когда эта
заявка будет обслужена.

9. Определяется условие занятости каналов и количество

заявок, покинувших систему.

Алгоритм организации квазипараллелизма транзактным

способом приведен на рис. 3.26.

Агрегатный способ
Условия применимости агрегатного способа:
— моделируемая система состоит из нескольких агре-

гатов;

— имеет место тесное взаимодействие между этими агре-

гатами;

Начало

I=0

I=I+1

T = T + Δ T

Источник T/A
K=0
K=K+1

Выбор источников
поступления заявок

Формирование последова-
тельности и времени
поступления заявок

K=K

Формирование
общей очереди

Цикл по канал.
обслуж. К = 0

К  = К +1

Определение заявок,
поступивших в канал

Оценка времени
поступления и обслуживания

Определение условия
занятости канала

Определение обслуж. и
необслуж. заявок

Конец

max

Да

1

1

1

Нет

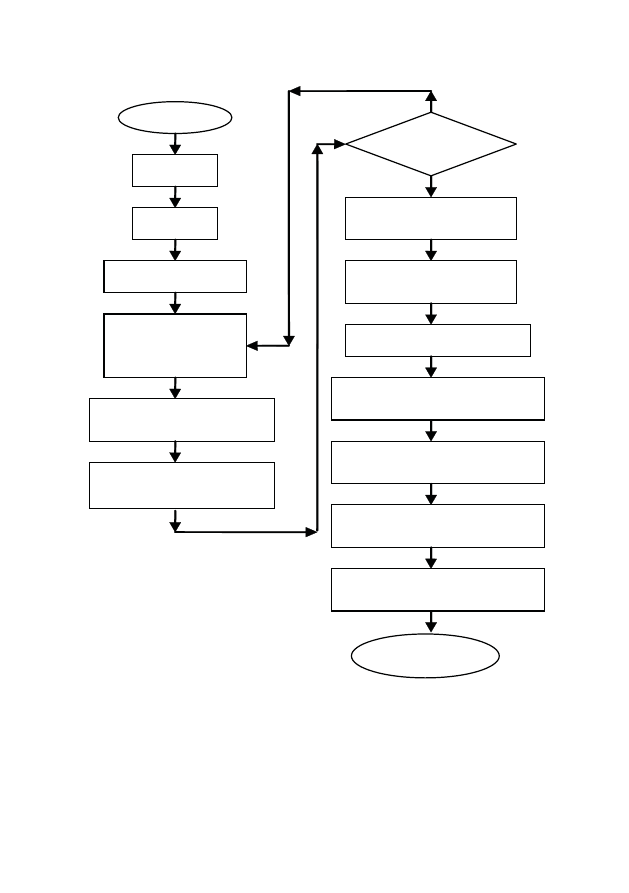

Рис. 3.26. Организация квазипараллелизма транзактным способом

— агрегаты обмениваются между собой сигналами;
— каждый выходной сигнал от одного агрегата является

входным сигналом для другого агрегата.

466

467

Алгоритм организации квазипараллелизма
1. Организуется цикл по модельному времени.
2. Организуется цикл по номеру агрегата, в результате этого

цикла осуществляется установка начального состояния каждого
из агрегатов.

3. Организуется цикл по всем номерам агрегатов. В ходе

каждого номера цикла с учетом начального состояния агрегатов
определяются значения их входных и выходных сигналов.

4. Организуется цикл по номеру агрегата, выбираются

функциональные действия, осуществляемые каждым агрегатом
и формируется с учетом этого выходной сигнал.

Алгоритм организации квазипараллелизма агрегатным

способом приведен на рис. 3.27.

Процессный способ
Условия применимости процессного способа:
— все функциональные действия компонент реальной си-

стемы различны;

— имеют место индивидуальные условия выполнения со-

бытий, приводящие к функциональным действиям;

— у каждой компоненты существует определенная после-

довательность выполнения функциональные действия;

— в любой момент Т на данной компоненте может выпол-

няться только одно функциональное действие.

Алгоритм организации квазипараллелизма
1. Организуется цикл по времени и вычисляется модельное

время.

2. Организуется цикл по номеру процесса, вычисляется

время его начала и окончания.

3. Формируется список процессов, которые происходят

в данный момент времени. Номера процессов запоминаются.
Организуется цикл по номеру процесса, происходящего в
данный момент времени. Для каждого наступающего номера
процесса выбирается функциональное действие, в резуль-
тате реализации которого событие может наступить или не
наступить.

I=0

K=KA

Цикл по
номеру
агрегата

НАЧАЛО

I=I+1

T = T + ΔТ

K=0

K=K+1

Определение
начального
состояния
агрегата

K=KA

K=0

K=K+1

J=J+1

Конец

T =Kкон

Оценка  ФД

J=KA

Цикл   по входным
и выходным
параметрам

J=J+1

Да

Нет

Нет

Нет

Нет

Да

Да

Да

0

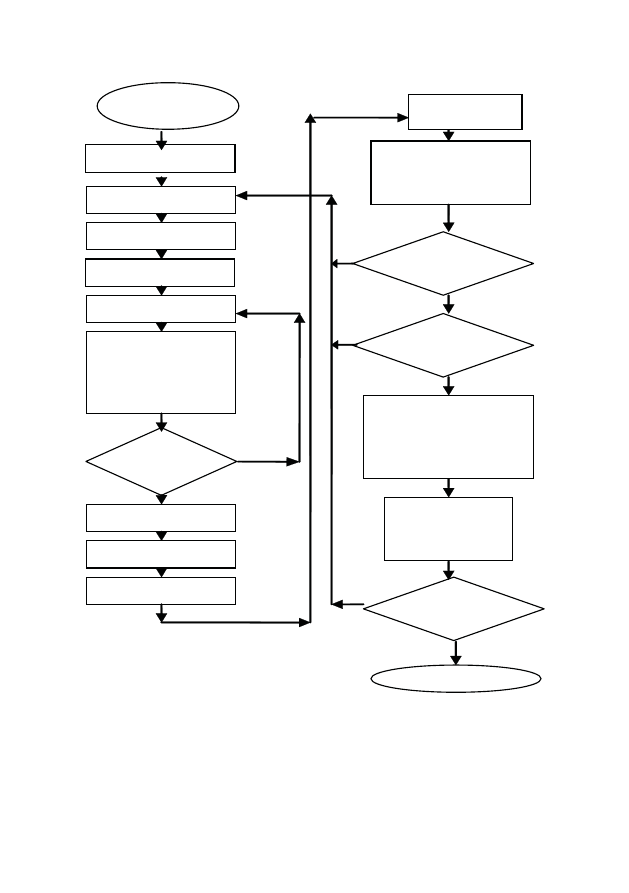

Рис. 3.27. Организация квазипараллелизма агрегатным способом:

КА — количество агрегатов в системе

Алгоритм организации квазипараллелизма процессным

способом приведен на рис. 3.28.

466

467

Алгоритм организации квазипараллелизма
1. Организуется цикл по модельному времени.
2. Организуется цикл по номеру агрегата, в результате этого

цикла осуществляется установка начального состояния каждого
из агрегатов.

3. Организуется цикл по всем номерам агрегатов. В ходе

каждого номера цикла с учетом начального состояния агрегатов
определяются значения их входных и выходных сигналов.

4. Организуется цикл по номеру агрегата, выбираются

функциональные действия, осуществляемые каждым агрегатом
и формируется с учетом этого выходной сигнал.

Алгоритм организации квазипараллелизма агрегатным

способом приведен на рис. 3.27.

Процессный способ
Условия применимости процессного способа:
— все функциональные действия компонент реальной си-

стемы различны;

— имеют место индивидуальные условия выполнения со-

бытий, приводящие к функциональным действиям;

— у каждой компоненты существует определенная после-

довательность выполнения функциональные действия;

— в любой момент Т на данной компоненте может выпол-

няться только одно функциональное действие.

Алгоритм организации квазипараллелизма
1. Организуется цикл по времени и вычисляется модельное

время.

2. Организуется цикл по номеру процесса, вычисляется

время его начала и окончания.

3. Формируется список процессов, которые происходят

в данный момент времени. Номера процессов запоминаются.
Организуется цикл по номеру процесса, происходящего в
данный момент времени. Для каждого наступающего номера
процесса выбирается функциональное действие, в резуль-
тате реализации которого событие может наступить или не
наступить.

I=0

K=KA

Цикл по
номеру
агрегата

НАЧАЛО

I=I+1

T = T + ΔТ

K=0

K=K+1

Определение
начального
состояния
агрегата

K=KA

K=0

K=K+1

J=J+1

Конец

T =Kкон

Оценка  ФД

J=KA

Цикл   по входным
и выходным
параметрам

J=J+1

Да

Нет

Нет

Нет

Нет

Да

Да

Да

0

Рис. 3.27. Организация квазипараллелизма агрегатным способом:

КА — количество агрегатов в системе

Алгоритм организации квазипараллелизма процессным

способом приведен на рис. 3.28.

468

469

Начало

I=0

I=I+1

T=T+ΔT

K=T

Формир. списка процессов,

поиск в данн. момент

времени

K=0

K=K+1

ФД

Формирование событий

К=К

Т

0

=Т

К=КП

Конец

Да

Да

Нет

Нет

Нет

текущ

оконч

Да

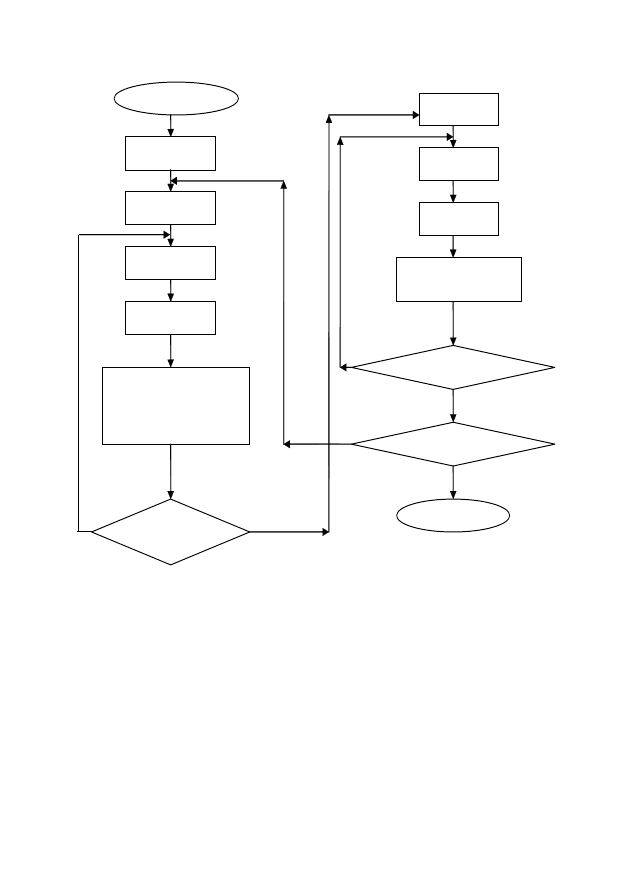

Рис. 3.28. Организация квазипараллелизма процессным способом:

КП — количество процессов в системе

14.4. Классификация имитационных моделей

в экономике

Имитационные модели в экономике классифицируются в

соответствии со следующими основными признаками: масштаб
моделируемого процесса; сфера деятельности; способ реализа-
ции модели; способ учета времени; способ отображения резуль-
татов моделирования.

В соответствии с признаком “масштаб моделируемого про-

цесса” основными имитационными моделями могут быть: модели
отдельных процессов, происходящих на предприятии; модели
сфер деятельности на предприятии; модели предприятий; моде-
ли отраслей экономики; межотраслевые имитационные модели.

В соответствии с признаком “сфера деятельности” имита-

ционные модели могут быть: финансовыми, производственными;
обеспечения предприятия; управления предприятием.

В соответствии с признаком “способ реализации модели”

имитационные модели могут быть: исследовательскими — для
исследования экономических систем; модели обеспечения ана-
литической работы на предприятии (например, прогнозирования
объемов производства продукции); модели поддержки процессов
выработки и принятия решений.;

В соответствии с признаком “способ учета времени” имита-

ционные модели могут быть: работающими в реальном масштабе
времени (работает точно так, как протекает моделируемый про-
цесс); работающими в условном масштабе времени — машинном
и др.

В соответствии с признаком “способ отображения резуль-

татов моделирования” имитационные модели могут быть: на
носителях информации (бумажных, электронных); на элементах
(объектах) системы управления; мультимедийных средствах.

Соотношение аналитических  и имитационных элементов

модели. Если подходить к этому признаку классификации строго,
то следует отметить, что “чистых” имитационных моделей нет.
В любой имитационной модели всегда присутствует аналитиче-
ская часть. Считают, что модель является имитационной, если в
ней присутствует хотя бы один имитационный элемент.

В качестве примеров имитационных моделей, применяемых

в экономике, можно привести в первую очередь модели поло-
женные в основу построения корпоративных информационных
систем управления предприятиями. Это “1С: Предприятие”,
“Галактика”, “Флагман”, “Олимп” и др. Указанные системы, как
правило, работают в реальном масштабе времени и фиксируют
(отображают, имитируют) информационные потоки различных

468

469

Начало

I=0

I=I+1

T=T+ΔT

K=T

Формир. списка процессов,

поиск в данн. момент

времени

K=0

K=K+1

ФД

Формирование событий

К=К

Т

0

=Т

К=КП

Конец

Да

Да

Нет

Нет

Нет

текущ

оконч

Да

Рис. 3.28. Организация квазипараллелизма процессным способом:

КП — количество процессов в системе

14.4. Классификация имитационных моделей

в экономике

Имитационные модели в экономике классифицируются в

соответствии со следующими основными признаками: масштаб
моделируемого процесса; сфера деятельности; способ реализа-
ции модели; способ учета времени; способ отображения резуль-
татов моделирования.

В соответствии с признаком “масштаб моделируемого про-

цесса” основными имитационными моделями могут быть: модели
отдельных процессов, происходящих на предприятии; модели
сфер деятельности на предприятии; модели предприятий; моде-
ли отраслей экономики; межотраслевые имитационные модели.

В соответствии с признаком “сфера деятельности” имита-

ционные модели могут быть: финансовыми, производственными;
обеспечения предприятия; управления предприятием.

В соответствии с признаком “способ реализации модели”

имитационные модели могут быть: исследовательскими — для
исследования экономических систем; модели обеспечения ана-
литической работы на предприятии (например, прогнозирования
объемов производства продукции); модели поддержки процессов
выработки и принятия решений.;

В соответствии с признаком “способ учета времени” имита-

ционные модели могут быть: работающими в реальном масштабе
времени (работает точно так, как протекает моделируемый про-
цесс); работающими в условном масштабе времени — машинном
и др.

В соответствии с признаком “способ отображения резуль-

татов моделирования” имитационные модели могут быть: на
носителях информации (бумажных, электронных); на элементах
(объектах) системы управления; мультимедийных средствах.

Соотношение аналитических  и имитационных элементов

модели. Если подходить к этому признаку классификации строго,
то следует отметить, что “чистых” имитационных моделей нет.
В любой имитационной модели всегда присутствует аналитиче-
ская часть. Считают, что модель является имитационной, если в
ней присутствует хотя бы один имитационный элемент.

В качестве примеров имитационных моделей, применяемых

в экономике, можно привести в первую очередь модели поло-
женные в основу построения корпоративных информационных
систем управления предприятиями. Это “1С: Предприятие”,
“Галактика”, “Флагман”, “Олимп” и др. Указанные системы, как
правило, работают в реальном масштабе времени и фиксируют
(отображают, имитируют) информационные потоки различных
