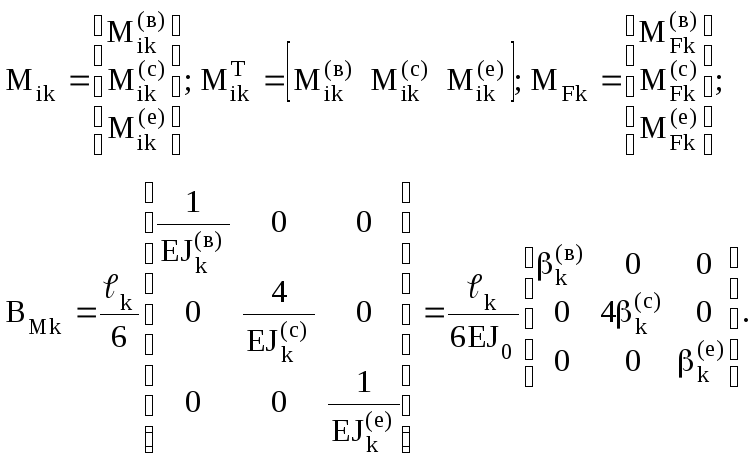

(13.10)

Здесь в, с, е – обозначения сечений соответственно в начале, середине и в конце k-го участка;EJ₀– произвольное число;,,– относительные изгибные податливости сечений в, с, е

;;.

Если EJ_k(s) = const = EJ_k, то принявEJ₀====EJ_k, получим=== 1 и тогда матрица (13.10) внутренней упругой податливости дляk-го грузового участка преобразуется следующим образом:

(13.11)

При отсутствии на грузовом участке распределённой нагрузки функция M_Fk(s) будет линейной. ФункцияM_ik(s) при определении перемещений отдельных сечений и узлов стержневых систем также линейна. В этой ситуации, учитывая соотношение (13.6), получим:

(13.12)

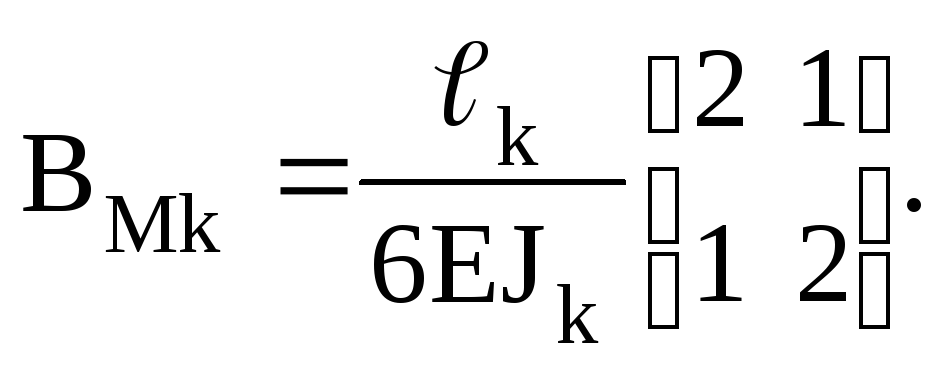

При EJ_k(s) = const = EJ_k и EJ₀ = EJ_k матрица (13.12) перепишется

(13.13)

Число строк в блочных матрицах (13.9) M_i,M_F,B_Mравно суммарному числу сечений, в которых фиксируются изгибающие моменты для вычисления требуемой матрицы перемещений. В матрицеM_iчисло столбцов равно числу определяемых перемещений, в матрицеM_F– числу внешних воздействий на сооружение, в матрицеB_M– числу строк.

2. Фермы.В фермах при узловой передаче нагрузки усилия в сечениях стержней постоянны. Довольно часто и жёсткости поперечных сечений стержней на растяжение–сжатие также постоянны. В этом случае при Ф_ik =N_ik= const, Ф_Fk =N_Fk= const,T_k =EA_k= constсоотношение (13.7) дляk-го стержня примет вид:

,

где [1].

Распространяя последнее соотношение на всю форму, имеющую nстержней, получим:

. (13.14)

В формуле (13.14): N_i– матрица продольных усилий в стержнях фермы от единичных факторов, приложенных в направлении определяемых перемещений;N_F– матрица продольных усилий в стержнях фермы от заданного силового воздействия;B_N– матрица внутренней упругой податливости фермы, учитывающая деформации растяжения–сжатия её стержней, т.е.

. (13.15)

Число строк матриц N_i,N_FиB_Nравно числу стержней фермы. В матрицеN_iчисло столбцов равно числу искомых перемещений, в матрицеN_F– числу внешних комбинаций узловых нагрузок, в диагональной матрицеB_N– числу строк.

3. Комбинированные системы.В комбинированных системах, в которых, как правило, при определении перемещений пренебрегают деформациями сдвига, формула Мора имеет вид:

.

Последнее выражение в этой формуле предусматривает учёт деформаций растяжения–сжатия в незагруженных элементах, имеющих по концам цилиндрические шарниры и преимущественно постоянную жёсткость поперечного сечения на растяжение–сжатие. Таким образом, эти элементы комбинированных систем работают как стержни ферм при узловой передаче нагрузки. С учётом этого обстоятельства формулу Мора для комбинированных систем можно представить так:

. (13.16)

Здесь n_N– число стержней, в которых необходимо учесть деформации растяжения–сжатия;L_i– матрица внутренних усилий (изгибающих моментов и продольных сил) от единичных факторов, приложенных в направлении определяемых перемещений;L_F–матрица внутренних усилий от внешних силовых воздействий; В –матрица упругой внутренней податливости комбинированной системы, учитывающей как деформации изгиба, так и деформации растяжения–сжатия. Упомянутые матрицы имеют блочную структуру:

. (13.17)

Формирование блоков матриц (13.17) производится: M_i,M_F,B_M– по правилам, изложенным выше для рам и балок;N_i,N_F,B_N– по соответствующим правилам для ферм.

4. Плоские стержневые системы.Для этих систем с учётом влияния всех видов деформаций на перемещенияформула Мора в матричной форме запишется следующим образом:

(13.18)

В соотношении (13.18):

.

В матрице В блок В_Qучитывает деформации сдвига элементов сооружения.

Порядок формирования блоков M_i,N_i,M_F,N_F,B_MиB_Nизложен выше. Вид блоковQ_i,Q_F,B_Qзависит от характеристик грузовых участков для поперечных сил: есть ли распределённая нагрузка на этих участках, каков закон изменения жёсткости поперечного сечения на сдвигGA_k(s)? В частности, приGA_k(s) = = const = GA_kи равномерно распределённой нагрузки дляk-го грузового участка имеем:

.

Если распределённая нагрузка на рассматриваемом грузовом участке отсутствует, то ,, и приGA_k(s) = const = GA_kматрицыQ_ik,Q_Fk,B_Qkбудут состоять из одного элемента, причём

[1] .

5. Пространственные стержневые сис­те­мы.В общей формуле Мора, записанной в матричной форме для определения перемещений в этих системах

,

элементами матриц L_iиL_Fявляются изгибающие моменты и поперечные силы, действующие в главных плоскостях инерции поперечных сечений, продольные силы и крутящие моменты. Матрица внутренней податливости сооружения В в этом случае включает в себя блоки, учитывающие все виды деформаций (изгиба и сдвига в двух взаимно перпендикулярных плоскостях, растяжения–сжатия и кручения).

Пример 13.4.1.В трёхшарнирной раме, показанной на рис. 13.4,а, изгибная жёсткость поперечного сечения ригеля задана и равнаEJ, стоек – 0,5EJ. Требуется определить горизонтальное перемещение и поворот узла К отдельно от равномерно распределённой нагрузкиq= 2 кН/м и от сосредоточенного момента М = 12 кНм, т.е. требуется вычислить элементы матрицы перемещений

.

Искомую матрицу перемещений определим по формуле (13.8)

.

1. Построение эпюр изгибающих моментов M_qиM_Мотдельно от равномерно распределённой нагрузки и от сосредоточенного момента (рис. 13.4,б).

2. Построение эпюр изгибающих моментов M₁иM₂от единичных силовых факторовF= 1 и М = 1, приложенных в направлении определяемых перемещений (рис. 13.4,в).

3. Нумерация грузовых участков для изгибающих моментов и сечений, в которых изгибающие моменты будем фиксировать

как элементы матриц M_iиM_F: на участках 1 и 3, где нет распределённой нагрузки, – в начале и в конце; на участке 2, несущем равномерно распределённую нагрузку, – в начале, середине и в конце (рис. 13.4,г). Порядок нумерации сечений должен строгосоответствовать последовательности нумерации грузовых участков.

4. Формирование матриц изгибающих моментов M_iиM_F, а также матрицы внутренней податливости рамы В_М, учитывающей изгибные деформации на выделенных грузовых участках. Элементы матрицM_iиM_Fбудем считать положительными, если изгибающие моменты в рассматриваемых сечениях растягивают нижние волокна на горизонтальных участках и правые – на вертикальных. Отрицательные элементы этих матриц соответствуют изгибающим моментам, растягивающим верхние волокна на горизонтальных участках и левые – на вертикальных.

Так как на всех грузовых участках рамы изгибные жёсткости поперечных сечений постоянны, матрица внутренней податливости второго грузового участка определится соотношением (13.11), а первого и третьего – соотношением (13.13):

;

.

Для всей рамы матрица внутренней податливости В_Мформируется из блоков, записанных выше для отдельных грузовых участков:

5. Вычисление требуемой матрицы перемещений.

==

.

Из полученной матрицы перемещений видно, что горизонтальное перемещение узла К равно нулю, что и следовало ожидать, так как вычисление этого перемещения по формуле Мора

сводится к сопряжению симметричной эпюры изгибающих моментов M_qс обратносимметричной эпюрой изгибающих моментов М₁. Так как величины перемещений,иполучились отрицательными, то это значит, что направление этих перемещений противоположно направлению соответствующих единичных силовых факторов.

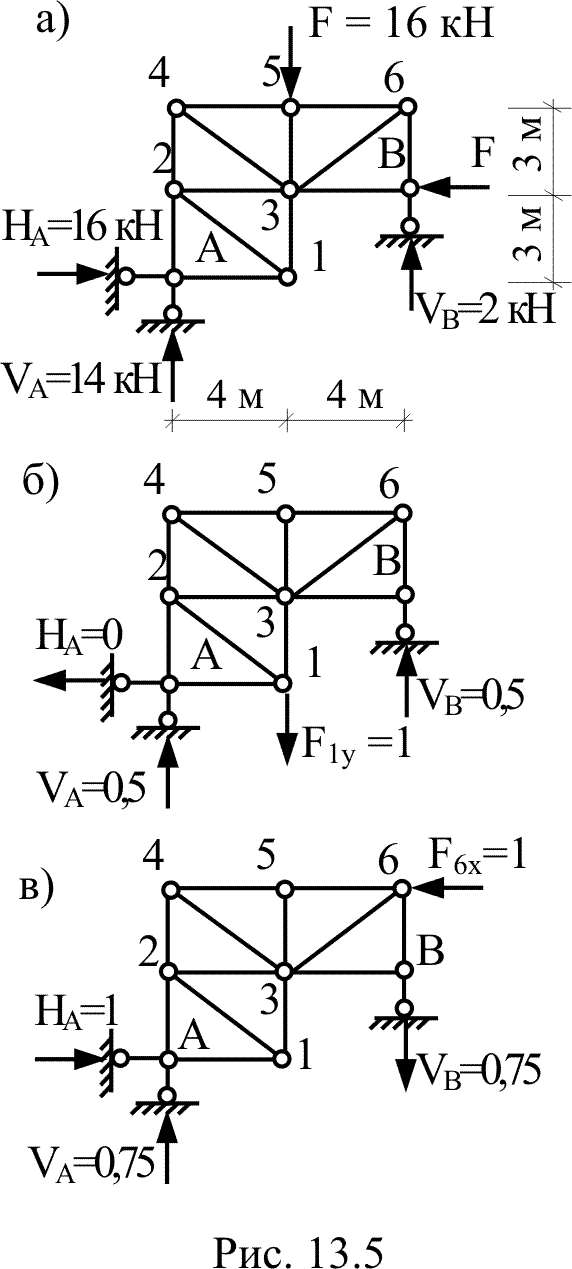

Пример 13.4.2.В ферме, показанной на рис. 13.5,а, от сосредоточенных силF= 16 кН определить вертикальное перемещение узла 1 (_1у) и горизонтальное перемещение узла 6 (_6х), т.е. вычислить элементы матрицы перемещений

.

Жёсткости поперечных сечений элементов фермы на растяжение–сжатие известны и равны: для горизонтальных стержней – 2ЕА, вертикальных – ЕА, наклонных – 0,5ЕА.

Требуемую матрицу перемещений определим по формуле (13.14)

=.

1. Определение продольных усилий в стержнях фермы от заданной нагрузки F= 16 кН (рис. 13.5,а).

2. Определение продольных усилий в стержнях фермы от вертикальной единичной силы F_1y , приложенной к узлу 1 (рис. 13.5,б) и от горизонтальной единичной силыF_6x = 1, приложенной к узлу 6 (рис. 13.5,в).

Результаты расчётов по определению усилий в стержнях фермы от заданной нагрузки и от единичных сосредоточенных сил приведены в табл. 1. Продольные усилия от заданной нагрузки вычислены в кН.

Таблица 1
