Файл: Fizika - V. F. Dmitriyeva.pdf

< о >  < о >  < о >

о >  < о >  < о >

< о >  < о >

Е'

Рис. 10.17

Рис. 10.18

Діелектрична проникність
деяких речовин

Речовина

є

Вода (чиста)

81

Кераміка радіотехнічна

До 80

Слюда

6-8

Скло

4-7

Кварц

4,5

Ебоніт

3

Бурштин

2,8

Парафін

2,3

Масло трансформаторне

2,2

Повітря

1,0006

Для ізотропного діелектрика поляризованість пропорційна напруже-

ності поля всередині нього:

Р =

 е

0

кЕ,

 (10.22)

де

 к

 - відносна діелектрична сприйнятливість, яка залежить від, будови

речовини і температури (величина безрозмірна). Вектор Р напрямленні!

>ЗД0ВЖ ЗОВНІШНЬОГО

 електричного

 ПОЛЯ

 Е(Ь в жому розмішений діелектрик.

Внаслідок поляризації на гранях діелектрика виникають заряди, які

не компенсуються сусідніми диполями. Це призводить до того, що на од-
ній його поверхні виникають позитивні заряди, а на другій - негативні
(рис. 10.17). Ці електричні заряди називають

 зв 'язаними.

Зв'язані заряди належать молекулам діелектрика І не можуть бути

видалені з його поверхні.

Якщо напруженість зовнішнього поля зростає, то орієнтація електрич-

них моментів диполів ще більше впорядковується.

Напруженість електричного поля Е\ яке створюється зв'язаними за-

рядами всередині діелектрика, напрямлена протилежно напруженості
зовнішнього електричного поля Е

0

 (рис. 10.18), яке поляризує діелектрик,

Напруженість сумарного поля всередині діелектрика Е = Е

0

 +  Е ' . Резуль-

туюча напруженість Е поля залежить від електричних властивостей середо-
вища, вона пропорційна прикладеній до діелектрика напруженості Е

с

 зов-

нішнього поля:

Е = —. (10.23)

£

Діелектрична проникність

 є = Е

0

 / Е

 середовища показує, у скільки

разів напруженість поля у вакуумі більша, ніжу діелектрику

. Ця величи-

на безрозмірна.

280

§ 100. Електричне зміщення

Електричне зміщення

У діелектрику, розміщеному в зовнішньому полі Е

0

, напру-

мчіість поля зменшується. Стрибкоподібна зміна вектора напруженості

• к-ктричного поля на межі поділу двох середовищ створює певні труд-
нощі для розрахунку полів, тому вводять поняття електричного зміщення

І) = єє

0

Е. (10.24)

I лсктричне зміщення - векторна величина, вона не залежить від влас-

ний >стсй середовища; оскільки в (10.24) єЕ =

 Е

0

, то В = 8

0

Е

0

В

0

, тобто

« ігкгричне зміщення всередині діелектрика збігається з електричним

іміщенням зовнішнього поля В

0

.

і означення електричного зміщення випливає, що для поля В, як і для

попи Е, застосовний принцип суперпозиції полів:

п

1=1

і'іектричне зміщення, яке створюється в певній точці поля системою

І ісктричних зарядів, дорівнює алгебричній сумі електричних зміщень, які
. творюються в цій точці кожним із зарядів окремо.

Лінії електричного зміщення

Поле В графічно позначають лініями електричного зміщення

і лк само, як поле Е - лініями напруженості.

II тії електричного зміщення - це лінії, дотичні до яких у кожній точці

>ш гаються за напрямом з електричним зміщенням

 В.

Лінії електричного зміщення проводять так, щоб кількість ліній, які

проходять

 крізь одиничну площадку, перпендикулярну до них, збігалася

11 піачснням вектора електричного ЗМІ-

ШПІІІЯ

 в певному місці елект ричного поля. ^

і рис. 10.19 видно, що лінії напруженості

м шлють розриву на межі діелектрик-ваку-

і (рис. 10.19, а), а лінії електричного змі- -н*.

нісшій будуть неперервними (рис. 10.19,

 б).

І Іпісрервність ліній електричного змйцен- ІЛ

ни полегшує обчислення В при заданому ^
|ні'пюділі зарядів. Рис. 10.19

£-5

^ГІ

Л

г=5

і

281

§ 101. П'єзоелектричний ефект

П'єзоелектричний ефект

Вивчення властивостей твердих діелектриків показало, що

деякі з них поляризуються не тільки в електричному полі, а й у процесі
деформації від механічного впливу на них.

Явище виникнення зв 'язаних поверхневих електричних зарядів на

 кри

сталі кварцу під час його деформації назвали п'єзоелектричним ефек
том

. Якщо кристал діелектрика помістити в електричне поле, то спосте-

рігається зворотний процес - у кристалі виникають пружні напруги, вна-

слідок чого кристал деформується. ІТєзоефект буває в кварці, турмаліні,
сегнетовій солі, титаніті барію та в інших речовинах.

Застосування п'єзоелектричних кристалів

П'єзоелектричні кристали широко застосовують як електро-

механічні перетворювачі: стабілізатори і фільтри радіотехнічних частот,
п'єзоелектричні манометри, випромінювачі та приймачі ультразвукових
коливань, п'єзометри, звукознімачі тощо. Основною частиною більшості
цих приладів є перетворювач, який складається з окремих або об'єднаних
У

 Г

ру

ІШ

 ц'єзоелементів, виготовлених з відповідних п'єзометричних ма-

теріалів. Залежно від призначення п'єзоелементи можна поєднувати з різ-
ними механічними пристроями: мембранами, резонаторами, рупорами і т. д.

Залежно від призначення приладу використовують різні види дефор-

мації, а отже, і різні форми п'єзоелементів. Для роботи в області високих
звукових і ультразвукових частот застосовують п'єзоелементи, виготов
лені у вигляді пластин, криволінійних оболонок або стрижнів.

П'єзоелементи у вигляді кілець застосовують як випромінювачі та при-

ймачі в гідроакустиці. Для роботи в області названих звукових частот та-

кож застосовують пластини, причому їх монтують так, щоб вони мали
коливання згину або кручення.

§ 102. Провідники в електричному полі

Провідники в електричному полі

Залежно від характеру дії на тіла електричного поля їх можна

поділити на провідники, діелектрики і напівпровідники. Властивості тіл і
поводження їх в електричному полі визначаються будовою і розміщенням

282

чом і в

 у тілах. До складу атомів входять електрично

мриджсні частинки: позитивні - протони, негативні -

І ісктрони. У нормальному стані атом електрично нейт-
ральний, бо кількість протонів, які входять до складу

п ірл агома, дорівнює кількості електронів, які оберта-
їй 11,ся навколо ядра і утворюють "електронні оболонки"
міома. Електрони втримуються в атомі силами елект-

ричного притягання до ядра. Однак у металах внаслідок
особливостей їх будови в разі зовнішньої взаємодії еле-

і і рони легко можуть бути видалені за межі "свого"

ігома і вільно переміщуватись доти, доки не захопляться

чиїм-небудь іншим атомом. Електрони, які втратили зв'язок із своїм

а і омом, називають

 вільними

. їх рух має хаотичний характер і залежить від

іемисратури: чим вища температура, тим більша швидкість руху вільних

• лскгронів. У металевих провідниках концентрація вільних електронів по-
рядку ІО

28

 м~

3

. Рух таких електронів аналогічний тепловому руху частинок

і і »у, тому сукупність вільних електронів називають

 електронним газом.

Я кщо металевий провідник розміщений в електричному полі, то на ха-

«> пічний рух електронів накладається упорядкований рух у напрямі, гіро-

і іпіежному напруженості поля. Такий рух електронів називають

 дрейфом.

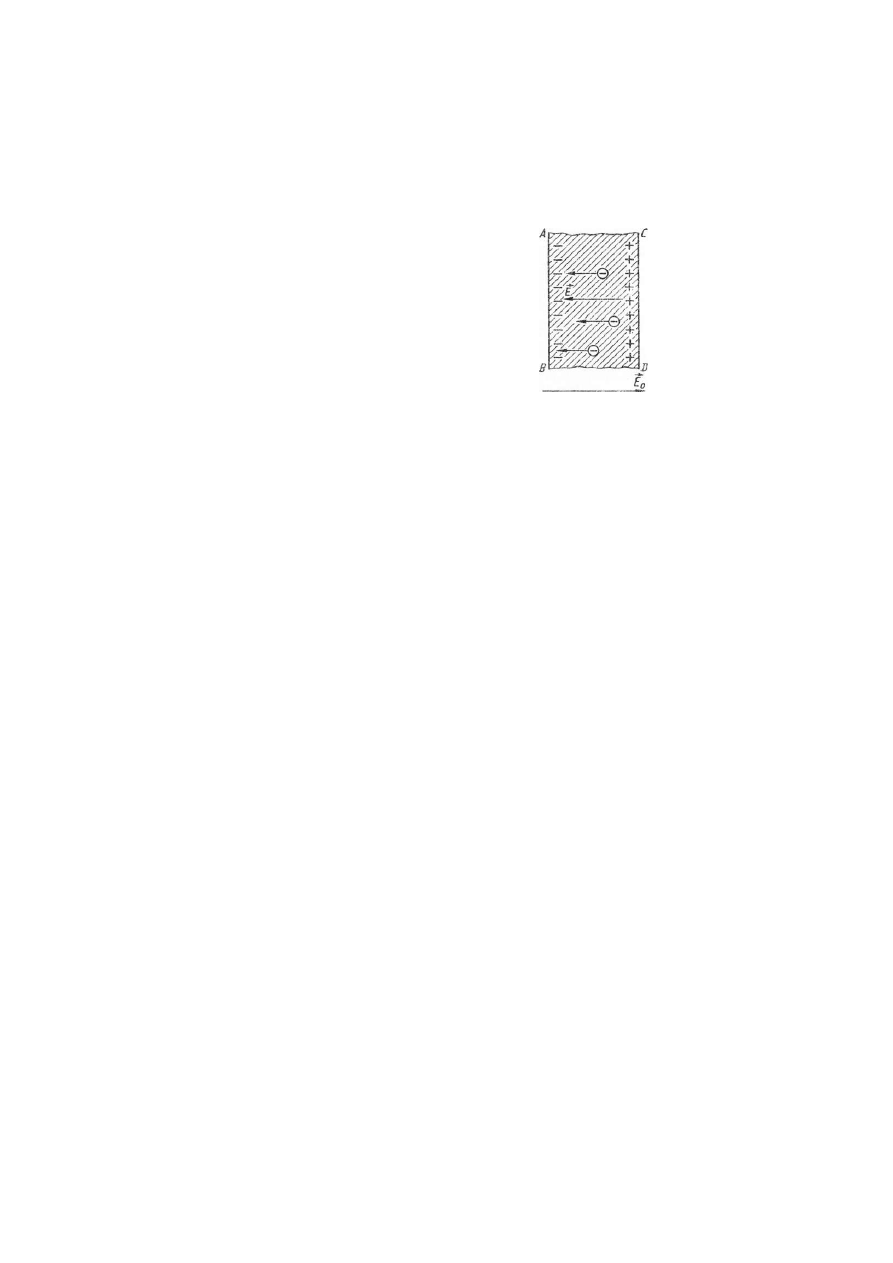

і Іл рис. 7.20 зображено провідник, розміщений у зовнішньому однорід-
ному електричному полі Е

0

. Під дією поля електрони переміщуються в

напрямі поверхні

 АВ.

 Внаслідок цього на поверхні провідника

 АВ

 виникає

нл/шишковий негативний вільний заряд, на поверхні провідника

 СВ -

илдлишковий позитивний заряд.

 Явище перерозподілу зарядів усередині

провідника під дією зовнішнього електричного поля називається елект-

ростатичною індукцією. Заряди, які виникають на поверхні провідника,

шваються наведеними, або індукованими

. Заряди всередині провідника

перерозподіляються доти, поки напруженість зовнішнього поля не дорів-
нюватиме протилежно напрямленій напруженості Е поля індукованих

іл рядів. У цьому разі

 |£

0

| -

 \

Е

\ , тобто напруженість результуючого поля

лорівнює нулю і упорядкований рух зарядів у провіднику припиняється,

іиПго настає рівновага. Якщо на провіднику заряди перебувають у рівновазі,
іо потенціал усіх його точок однаковий. Отже, в разі рівноваги зарядів по-

верхня провідника еквіпотенціальна.

Електростатичний захист

Якщо провіднику надати деякого заряду то він розподі-

ли гься так, щоб виконувалась умова рівноваги, тобто ніде всередині про-

ні і пика не буде надлишкових зарядів, а всі вони розмістяться на поверхні

Рис. 10.20

283

провідника з деякою густиною а (густиною за-
ряду називають відношення ()І8, де

 8 -

 площа

поверхні провідника). Надлишковий заряд на
порожнистому провіднику розподіляється так
само, як і на суцільному, тобто на його зовніш-
ній поверхні. Цей висновок наочно продемонс-
трував Фарадей, виконавши такий дослід. Якщо

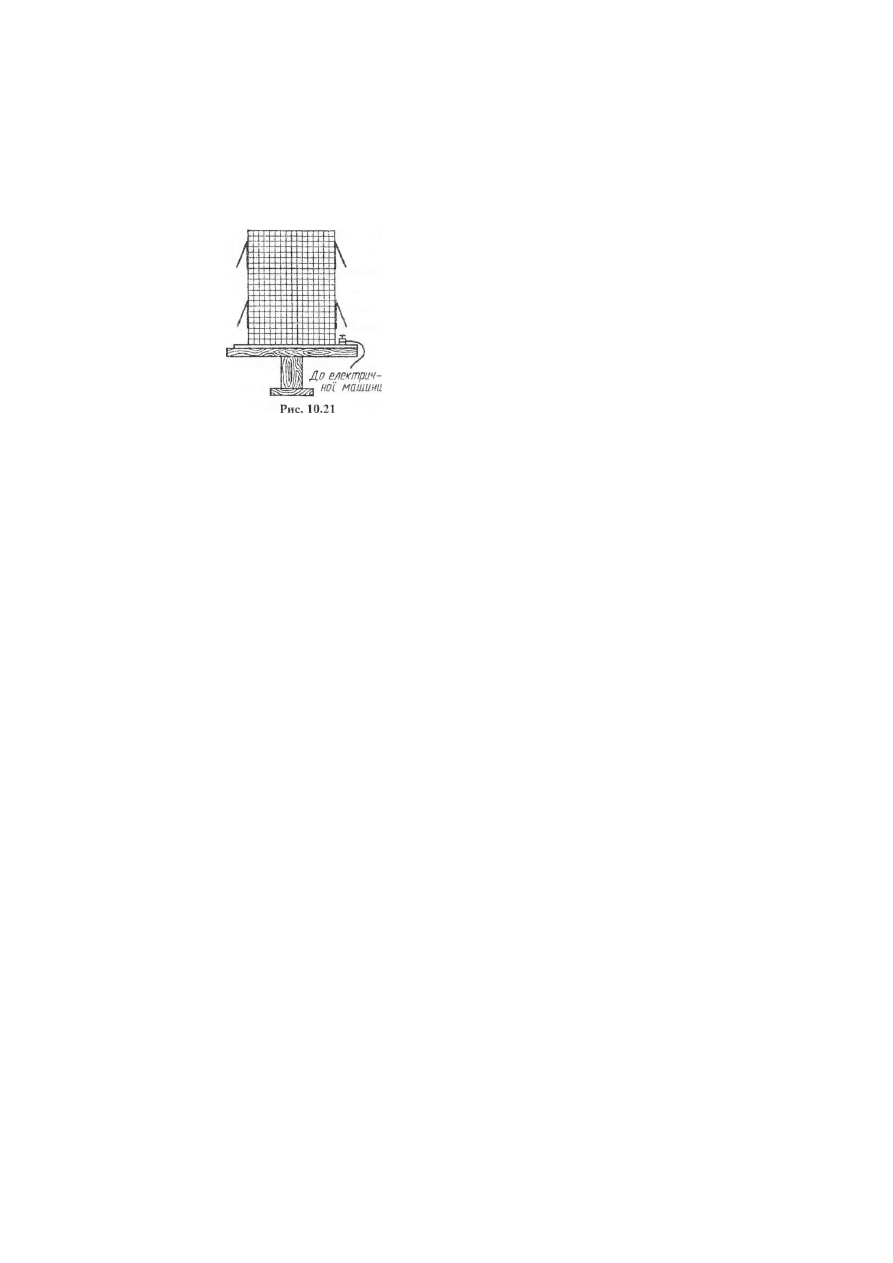

виготовити замкнений порожнистий провідник
з дротяної сітки (рис. 10.21) у вигляді клітки

(клітка Фарадея), закріпити його на ізолюючій
підставці і підвісити на його внутрішній і зов-

нішній поверхнях паперові смужки, які виконують роль електроскопів, то
після заряджання клітки за допомогою електрофорної машини відхиля-
ються тільки зовнішні папірці. Це свідчить про те, що електричного поля
всередині клітки немає. Отже, провідна поверхня надійно захищає ту об-
ласть простору, яку вона оточує, від дії електричного поля. Такі поверхні

використовують як електростатичний захист.

§ 103. Електроємність. Конденсатори.

З'єднання конденсаторів у батарею

Електроємність

На досліді було встановлено, що коли форма і розміри відо-

кремленого провідника, а також середовище (наприклад, повітря), в яко-

му він розміщений, не змінюються, то при збільшенні заряду 2 на провід-
нику пропорційно йому збільшується потенціал провідника:

<2 = Сф. (10.25)

Коефіцієнт пропорційності С = <2/ф називають

 електроємністю. Елек-

троємність (ємність) провідника або системи провідників є фізичною
величиною, яка характеризує здатність провідника або системи провід
ників нагромаджувати електричні заряди.

У загальному випадку ємність залежить як від середовища, в якому

розміщений провідник, так і від розміщення навколишніх тіл, але не за-
лежить від значення наданого йому заряду і його потенціалу.

У Сї одиницею електроємності є

 фарада

 (Ф).

Фарада - ємність такого провідника, потенціал якого змінюється на

1 В,

 якщо йому надано заряд в

 1 Кл. Ця одиниця дуже велика. Наприклад,

ємність такого провідника, як Земля, порядку 7 • 10"

4

 Ф, тому на практиці ви

користовують дольні одиниці: 1 мкФ =10~

6

 Ф, 1 нФ =10~

9

 Ф, 1 пФ =10"

12

 Ф.

284
