3. Проточити пруток з глибиною різання t =0,25 мм. Якщо вібрація не виникла, то дослід потрібно повторити, послідовно збільшуючи глибину різання до тих пір, поки не буде знайдена вібраційна глибина різання. Виникнення вібрації супроводжується характерним шумом і появою вібраційних слідів на обробленій поверхні.

4. Заміряти довжину хвилі та амплітуду коливань на поверхні різання в чотирьох перерізах, де помітна зміна частоти вібрації, й підрахувати цю частоту. Результати записати в таблицю.

5. Зафіксувати правий торець прутка центром, установленим в пінолі задньої бабки, і, проточивши пруток з тією ж глибиною різання, що й у п. 4., переконатись, що вібрації, спричинені автоколиваннями, відсутні.

6. Підрахувати жорсткість деталі в цих перерізах. Результати записати в таблицю.

7. Скласти звіт.

9.4. Зміст звіту

1. Назва і мета роботи.

2. Тип та модель верстата.

З. Марка матеріалу заготовки.

4. Геометрія різця та режими різання.

5. Ескіз, що пояснює схему установлення заготовки з відповідними розмірами.

6. Результати розрахунків та дослідів (у вигляді таблиці 9.1).

7. Графіки залежності частоти й амплітуди вібрації від жорсткості.

8. Висновки.

Таблиця 9.1

№ перерізу	Відстань від перерізу до кулачків (x), мм	Довжина хвилі (l), мм	Частота вібрації (f), Гц	Амплітуда вібрації (А), мм	Жорсткістьдеталі (j), Н/мм
1
2
3
4

9.5. Питання для самоперевірки

1. Що таке вібрація?

2. Якими видами коливань можуть бути вібрації в системі ВПІД?

3. Чи виникають вільні коливання в стійких системах?

4. Чи виникають вимушені коливання в стійких системах?

5. Чи виникають автоколивання в стійких системах?

6. Від чого залежать частота і амплітуда вимушених коливань?

7. Від чого залежать частота і амплітуда автоколивань?

8. Який характер впливу жорсткості системи ВПІД на появу, частоту та амплітуду автоколивань?

9. Шляхи підвищення вібростійкості системи ВПІД.

Рекомендована література: [13].

---

Лабораторна робота №10

Визначення статистичних характеристик точності

технологічного переходу за допомогОю

методу точкових діаграм

Мета роботи – оволодіння навиками попереднього визначення основних статистичних характеристик технологічного переходу операції механічної обробки.

10.1. Загальні положення і методика виконання роботи

Для настроювання верстата під час його підготовки до механічної обробки партії заготовок потрібно знати основні статистичні характеристики розподілу розміру , який отримується на цьому переході технологічної операції, як безперервної випадкової величини.

До таких характеристик відносять: відсутність чи наявність стійкості технологічного процесу, відсутність чи наявність впливу факторів, що спричиняють систематичні похибки, значення середньоквадратичного відхилення контрольованого розміру, закон його розподілу тощо. Більшість з цих характеристик можна визначити за допомогою методу точкових діаграм.

Статистичний аналіз методом точкових діаграм виконують таким чином.

Вибірки об’ємом n = 5...10 штук беруться безперервно або через певні фіксовані проміжки часу роботи верстата (наприклад через 15...20 хвилин). Верстат має працювати з приблизно однаковими зупинками для встановлення й знімання заготовок, без тривалих перерв і без піднастроювання. У кожної з відібраних заготовок визначають дійсний розмір . Ці розміри визначаються за допомогою універсального вимірювального інструмента, у якого ціна поділки шкали має становити (1/6...1/10), де – допуск контрольованого розміру. Результати вимірювань записують у таблицю 10.1.

Для кожної вибірки визначають середній розмір

(10.1)

і середньоквадратичне відхилення

, (10.2)

де – кількість деталей у вибірці, – номер вибірки, – номер деталі у вибірці

Таблиця 10.1

№ вибірки	Дійсні розміри деталей, мм					Статистичні Характеристики вибірок
	Деталь №1	Деталь №2	Деталь №3	Деталь №4	Деталь №5	,мм	,мм

Результати розрахунків також записують у таблицю 10.1.

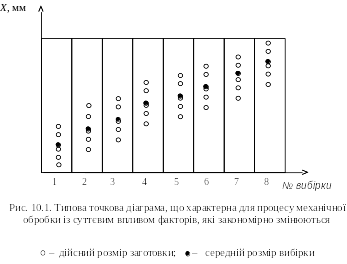

З а результатами вимірювань і розрахунків будують точкові діаграми. Ці діаграми, в залежності від технологічних особливостей операції і стану обладнання, можуть мати різний вигляд. Наприклад, у випадку, якщо різання здійснюється інструментом, доведеним алмазним кругом, і з ефективним охолодженням (тобто, коли початковий знос і видовження інструмента від нагрівання незначні), точкова діаграма матиме вигляд, показаний на рис. 10.1.

У даному випадку змінення середнього розміру з переходом від попередньої вибірки до наступної пояснюється впливом на точність механічної обробки факторів, що спричиняють появу систематичних похибок, які закономірно змінюються. Такими факторами можуть бути, наприклад, розмірний знос різального інструмента або температурні деформації елементів системи ВПІД.

---

Якщо ж вплив таких факторів незначний, то точкова діаграма матиме вигляд, показаний на рис. 10.2.

Для оцінювання технологічної стійкості переходу будують точкову діаграму середньоквадратичних відхилень вибірок. Типова точкова діаграма стійкого переходу показана на рис. 10.3. Якщо значення для різних вибірок суттєво відрізняються, то перехід вважається технологічно нестійким. Приклад точкової діаграми такого переходу показаний на рис. 10.4. Втрату стійкості можуть спричинити, наприклад, надто великі люфти між рухомими деталями елементів системи ВПІД, значний розкид фізико-механічних властивостей матеріалу заготовок тощо. У цьому випадку слід виявити причини нестійкості, усунути їх і лише після цього настроїти верстат і обробляти заготовки.

---

10.2. Рекомендації до виконання роботи

Роботу пропонується виконувати на токарно-гвинторізному верстаті, вважаючи, що здійснюваний перехід – чистове точіння. Режими різання можуть бути такі: подача 0,1...0,15 мм/об; швидкість різання 90...110 м/хв.

Припускаючи, що крім досліджуваного переходу на даній операції виконується ще декілька переходів, потрібно, імітуючи реальні виробничі умови, після проточування кожної із заготовок відвести різець, повернути різцетримач на 360° і за допомогою лімба установити вершину різця на розмір настроення. Цей розмір для всіх деталей досліджуваної партії має бути однаковим і таким за величиною, щоб глибина різання відповідала умовам чистового точіння, тобто не перевищувала 0,2...0,3 мм.

Перед точінням заготовки слід розбити на вибірки об’ємом 5 штук в кожній і в такому порядку їх обробляти.

10.3. Порядок виконання роботи

1. Встановити за допомогою органів керування верстата частоту обертання шпинделя і подачу згідно з рекомендаціями підрозділу 10.2.

2. Закріпити заготовку в пристрої й установити різець на розмір настроєння.

3. Проточити заготовку.

4. Відвести різець, повернути різцетримач на 360° і по лімбу знову установити різець на розмір настроєння.

5. Проточити наступну заготовку.

6. Повторити дії у відповідності з п. 4 цього підрозділу.

7. У викладеному вище порядку проточити решту заготовок партії.

8. Виміряти всі заготовки у порядку їх обробки. Результати записати у таблицю.

9. За формулами (10.1) і (10.2) визначити для кожної вибірки середній розмір та середньоквадратичне відхилення і записати їх значення у таблицю.

10. Побудувати точкові діаграми, що характеризують змінення дійсного розміру та середньоквадратичного відхилення . Проаналізувати ці діаграми щодо стійкості технологічного переходу і наявності впливу факторів, які спричиняють появу систематичних похибок, що закономірно змінюються.

11. Обчислити середньоквадратичне відхилення розміру на даному переході за формулою

, (10.3)

де – кількість проаналізованих вибірок.

12. Сформулювати висновки і пропозиції.

10.4. Зміст звіту

1. Назва і мета роботи.

2. Тип і модель верстата.

3. Матеріал заготовки.

4. Відомості про різальний інструмент (матеріал різальної частини та її геометричні параметри).

5. Режими різання.

6. Результати вимірювань розміру і розрахунків та (у вигляді таблиці 10.1).

7. Точкові діаграми для розміру та середньоквадратичних відхилень вибірок.

8. Результати розрахунку середньоквадратичного відхилення обробки на даному переході (за формулою 10.3).

9. Висновки і пропозиції.

10.5. Питання для самоперевірки

1. Методи математичної статистики, які знаходять застосування в технології машинобудування.

2. Суть методу точкових діаграм.

3. Які вимоги мають задовольняти заготовки, що підлягають аналізу точності за допомогою методу точкових діаграм?

---

4. Основні статистичні характеристики розподілу безперервних випадкових величин.

5. Що розуміють під стійкістю технологічного переходу?

6. Які статистичні характеристики точності технологічного переходу можна визначити за допомогою точкової діаграми?

7. Для чого використовують результати аналізу точності механічної обробки, виконаного за допомогою методу точкових діаграм?

Рекомендована література: [8, 10, 13, 23].

---
