Якщо довгий нежорсткий валик проточують за один робочий хід на верстаті з ЧПК, то можна підвищити продуктивність обробки програмуванням подачі в залежності від зміни жорсткості системи ВПІД по координаті руху інструмента [1]. Наприклад, під час точіння такого валика в центрах (рис. 13.1) і русі різця з робочою подачею у напрямі від задньої бабки до передньої жорсткість системи ВПІД через змінність жорсткості валика спочатку зменшується, а потім збільшується. Відповідно, для забезпечення однакової величини пружних зміщень потрібно подачу спочатку зменшувати, а потім збільшувати.

Знайдемо значення подачі s для різних на різних ділянок заготовки.

Під час обробки в центрах заготовки у вигляді довгого нежорсткого валика сумарне пружне зміщення елементів системи ВПІД в i-му перерізі заготовки визначатиметься співвідношенням (8.3).

Очевидно, жорсткість системи ВПІД найбільша біля переднього торця заготовки і, відповідно, подача тут може бути найбільша. Прийнявши, таким чином, у формулі (8.3) x = 0, отримаємо співвідношення для визначення пружного зміщення на цій дільниці

, (13.1)

де (0) – радіальна складова сили різання в перетині, який відповідає координаті .

Для забезпечення мінімального відхилення форми проточеної поверхні від циліндричності, спричиненого нежорсткістю системи ВПІД, має виконуватись умова однаковості пружних зміщень у будь-якому перетині заготовки

. (13.2)

Радіальна складова сили різання визначається за формулою (7.17).

Підставивши (7.17), (8.3) і (13.1) в (13.2), отримаємо

Розв’язавши це співвідношення відносно s_i , отримаємо

. (13.3)

З урахуванням того, що , , , де , , – відповідно, податливості передньої бабки, задньої бабки і супорта, а I = d⁴/64, де d – діаметр заготовки, запишемо співвідношення (13.3) в остаточному вигляді

. (13.4)

Таким чином, за допомогою формули (13.4) можуть бути визначені значення подачі для відповідних зон заготовки, які забезпечують практично однакові пружні зміщення елементів системи ВПІД на всій довжині проточуваної поверхні вала.

13.2. Обладнання, пристрої, прилади та інструменти

1. Токарний верстат з ЧПК.

2. Різець прохідний (Т15К6, γ = 10...12, φ = 45...60, φ₁ = 6...30) з перерізом державки 1624 мм.

3. Заготовка – пруток ø15...25 мм.

4. Верстатний пристрій – повідцевий патрон.

5. Вимірювальний інструмент: масштабна лінійка L = 300 мм, мікрометр (ціна поділки 0,01 мм).

13.3. Порядок виконання роботи

1. Виміряти довжину і діаметр заготовки.

2. За таблицею 7.1 знайти значення , і для використовуваного типорозміру верстата. Для токарного верстата 16К20Т1 можна прийняти = 0,4 10^-4 мм/Н; = 0,6 10^-4 мм/Н; = 0,5 10^-4 мм/Н;

3. Виходячи з бажаної шорсткості, за таблицею 13.1 [25] визначити подачу s₀.

Таблиця 13.1

Параметр шорсткості поверхні, мкм		Радіус вершини різця, мм
Ra	Rz	0,4	0,8	1,2	1,6	2,0	2,4
0,63	–	0,07	0,1	0,12	0,14	0,15	0,17
1,25		0,1	0,13	0,165	0,19	0,21	0,23
2,5		0,144	0,2	0,246	0,29	0,32	0,35
–	20	0,25	0,33	0,42	0,49	0,55	0,60
	40	0,35	0,51	0,63	0,72	0,80	0,87
	80	0,47	0,47	0,81	0,94	1,04	1,14
Примітка: Подачі наведені для механічної обробки сталей з =700...900 МПа і чавуну; для сталей з = 500...700 МПа значення подач перемножати на коефіцієнт 0,45; для сталей з = 900...1100 МПа значення подач перемножати на коефіцієнт 1,25.

---

Прийнявши кількість ділянок обробки з однаковою подачею в межах від 5 до 7, розрахувати за формулою (13.4) подачу для на кожної з ділянок; при цьому для поздовжнього зовнішнього точіння можна прийняти y = 0,6 [25]. Для розрахунку значень подачі слід використати спеціальну комп’ютерну програму Projekt 3. Результати розрахунків записати в таблицю 13.2.

Таблиця 13.2

№ ділянки	Подача, sі	Діаметр заготовки на і-й ділянці після точіння зі змінною подачею sі	Діаметр заготовки на і-й ділянці після точіння з постійною подачею s0
0 1 2 . .

---

Проточити заготовку, використовуючи отримані значення подач з такими режимами різання v = 90…110 м/хв; t = 0,2…0,3 мм.

За допомогою мікрометра виміряти діаметри проточеної поверхні на кожній з ділянок. Результати вимірювань записати в таблицю 13.2.

Знайти відхилення проточеної поверхні від циліндричності за формулою

(13.5)

Проточити заготовку з подачею s₀ і для отриманої заготовки виконати вимірювання й розрахунки за п.п. 6 і 7.

За допомогою мікрометра виміряти діаметри проточеної поверхні на кожній з ділянок і визначити її відхилення від циліндричності за формулою (13.5).

10. Зробити висновки.

13.4. Зміст звіту

1. Найменування і мета роботи.

2. Найменування і модель верстата.

3. Основні характеристики різального і вимірювального інструмента.

4. Прийняті режими різання (t, s, n).

5. Ескіз заготовки з розмірами ділянок.

6. Заповнена таблиця 13.2.

7. Висновки.

13.5. Питання для самоперевірки

1. Виконання якої умови покладене в основу вибору подачі у цій роботі?

2. Як визначити відхилення реальної поверхні від циліндричності?

3. Зміст і послідовність виконання експерименту у цій роботі?

4. Жорсткість яких вузлів верстата враховується під час вибору подачі, що забезпечує мінімальне відхилення від циліндричності?

5. Яким чином можуть бути скомпенсовані пружні зміщення елементів системи ВПІД під час обробки на верстаті з ЧПК?

Рекомендована література: [1, 25].

---

Лабораторна робота №14

ДОСЛІДЖЕННЯ ВПЛИВУ РЕЖИМІВ РІЗАННЯ НА ШОРСТКІСТЬ

ПРОТОЧЕНОЇ ПОВЕРХНІ

Мета роботи – вивчення впливу швидкості, подачі й глибини різання на шорсткість поверхні, набуття практичних навичок вимірювання шорсткості, знайомство з конструкцією приладів для вимірювання шорсткості.

14.1. Загальні положення

Шорсткість є однією з основних характеристик якості поверхні. Шорсткість являє собою сукупність нерівностей з відносно малими кроками, які утворюють мікрорельєф поверхні.

Величина шорсткості поверхонь, які є конструкторськими базами, в значній мірі визначає експлуатаційні характеристики машин, оскільки суттєво впливає на тертя та знос в рухомих з’єднаннях, а також на стабільність і визначеність зазорів і натягів в нерухомих з’єднаннях.

Міцність деталей також залежить від шорсткості поверхні. Руйнування деталей в процесі їх експлуатації в більшості випадків починається з поверхневого шару через концентрацію напружень, які є наслідком наявних нерівностей. Чистова обробка деталей (пластичне поверхневе деформування, полірування та ін.) в значній мірі підвищують їх утомну міцність.

У зв’язку з вищевикладеним суттєве практичне значення мають дані про вплив на шорсткість поверхні факторів процесу різання.

Для кількісного оцінювання шорсткості поверхні ГОСТом 2789-78 встановлені такі параметри:

Ra – середнє арифметичне відхилення профілю;

Rz – висота нерівностей профілю по десяти точках;

R_max – найбільша висота нерівностей профілю;

S_m – середній крок нерівності профілю;

S – середній крок нерівностей профілю по вершинах;

t_p – відносна опорна довжина профілю.

В машинобудуванні для оцінювання шорсткості поверхні найчастіше використовуються величини Ra і Rz.

Базою для визначення відхилень профілю є середня лінія – лінія, яка має форму номінального профілю і проведена так, щоб в межах базової довжини середнє квадратичне відхилення відстаней від поверхні профілю до цієї лінії було мінімальним.

Величина Ra визначається як середнє арифметичне абсолютних значень відхилення у профілю від середньої лінії в границях базової довжини l (рис. 14.1)

, (14.1)

або наближено

, (14.2)

де n – кількість точок, в яких визначаються відхилення профілю.

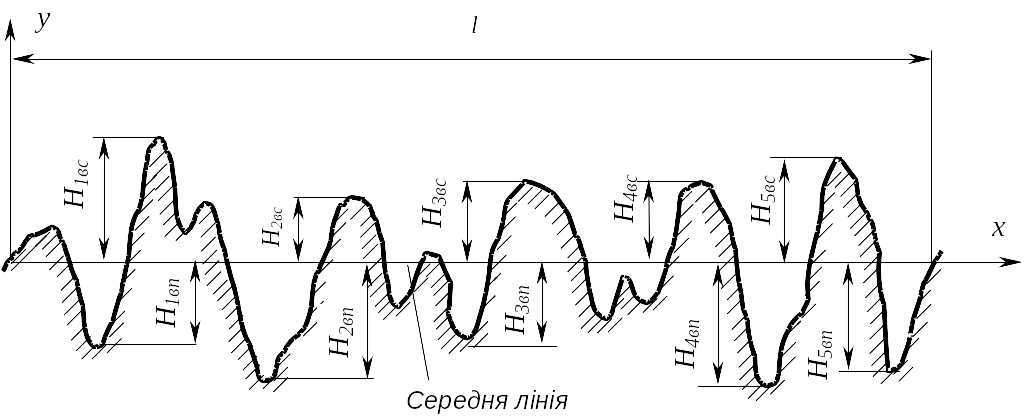

Рис. 14.1. Схема мікропрофілю поверхні для визначення параметрів шорсткості

Величина Rz визначається як сума середніх абсолютних відхилень від середньої лінії п’яти вищих за інші виступів і п’яти глибших за інші впадин профілю в межах базової довжини:

(14.3)

де – висота і-го виступу профілю, – глибина і-ої впадини профілю.

Базова довжина залежить від очікуваного значення параметра шорсткості Rz або Ra і визначається за довідниками. Так наприклад, якщо Rz знаходиться в межах від 320 до 80 мкм, то базова довжина дорівнює 8 мм, якщо ж Rz знаходиться в межах від 0,1 до 0,32 мкм, то базова довжина складе 0,08 мм.

---

Між величинами Rz та Ra існує певне співвідношення

. (14.4)

Для попередньо оброблених поверхонь k  4, для чистової обробки величина k ближче до 5.

Повні визначення параметрів R_max , S_m , S та t_p є в довідковій літературі 13 та ін.

У цій лабораторній роботі розглядається вплив режимів різання (швидкості різання v, подачі s, глибини різання t) на висоту мікронерівностей (параметри Ra і Rz).

Поява мікронерівностей в процесі різання спричиняється спільним впливом пластичної плинності матеріалу із зони первинної деформації в сторону вершин мікронерівностей; вібрацій технологічної системи; наростоутворення, зношування різальної кромки інструмента та інших.

Вплив наростоутворення на формування мікронерівностей можна пояснити таким чином. В результаті адгезійної взаємодії на передній поверхні різця утворюється наріст. Поступово він збільшується в розмірах і все більше заглиблюється в оброблювану заготовку. Це збільшує опір заглибленню, призводить до утворення тріщини в нарості та викликає його руйнування. Зруйнований наріст розділяється на три частини – одна із них міцно скріплюється зі стружкою і виноситься з нею, друга залишається на передній поверхні різця і є основою для формування нового наросту, а третя залишається на обробленій поверхні і впливає на розміщення і розміри мікронерівностей, утворюючи характерну лускатість.

Наростоутворення значною мірою обумовлює вплив на шорсткість поверхні швидкості різання. Якщо швидкість різання мала то наріст відсутній і висота мікронерівностей невелика. Зі збільшенням швидкості висота наросту збільшується, а разом з нею зростає висота мікронерівностей, досягаючи максимуму в зоні найбільш інтенсивного наростоутворення. Далі наріст зменшується, викликаючи зниження шорсткості через зменшення об’єму пластичної деформації і коефіцієнта тертя на площинах контакту. Якщо оброблюваний матеріал не схильний до наростоутворення, висота мікронерівностей монотонно зменшується зі збільшенням швидкості різання, хоча рівень цього зменшення невеликий.

Коли швидкість різання перевищує 120...150 м/хв, то вона у більшості випадків практично перестає впливати на шорсткість.

Величина подачі, кутів в плані, радіуса вершини різця впливають на висоту мікронерівностей так: зі зменшенням подачі, кутів  і  1 та збільшенням радіуса вершини різця висота мікронерівностей зменшується.

Глибина різання (ширина зрізу) і передній кут інструмента значного впливу на висоту мікронерівностей не мають. З підвищенням твердості й міцності оброблюваного матеріалу та зниженням його пластичності шорсткість зменшується внаслідок зниження середнього коефіцієнта тертя й інтенсивності процесів пластичного деформування та наростоутворення.

Вплив технологічного середовища на шорсткість обробленої поверхні виявляється в першу чергу у зміні інтенсивності наростоутворення і величини середнього коефіцієнта тертя внаслідок утворення на контактних площинах інструмента змащувальних плівок. В результаті їх часткового чи повного зникнення при великих значеннях швидкості різання дія технологічного середовища послаблюється, а відмінності в характері впливу різних середовищ зникають.

---
