80

Импульсный сигнал называется единичным импульсом,

если выполняется условие

³

f

f

G

.

1

dt

)

t

(

Реакцию объекта на

-функцию называют весовой функ-

цией, или импульсно-переходной функцией. Обозначают эту
функцию:

)

(

)

(

)

(

)

(

t

t

x

при

t

y

t

g

δ

=

=

,

)

(

1

)

(

t

t

′

=

δ

.

Между переходной и весовой функцией существует

связь:

)

(

)

(

t

h

t

g

′

=

весовая функция равна производной от переходной функции).

• Гармонический сигнал. Гармонический сигнал исполь-

зуется при исследовании частотных свойств объекта. На вход
объекта подается гармонический сигнал

t

A(ω)

t

x

ω

sin

)

(

=

,

где  А — амплитуда входного сигнала;

 — частота входного сигнала.
На выходе формируется ответный сигнал

)

sin (

)

(

)

(

ϕ

ω

ω

+

=

t

B

t

y

,

где  В — амплитуда выходного сигнала;

— сдвиг по фазе между входным и выходным сигналами.
Это выражение для выходного сигнала справедливо только

для устойчивого объекта. Объект устойчив, если после снятия
возмущения он возвращается в исходное состояние.

Передаточные и переходные функции используются при ана-

лизе и синтезе систем. С их помощью определяются статические,
переходные и динамические характеристики систем, области устой-
чивости и т. д. Это осуществляется на этапе анализа систем.

На этапе синтеза определяются такие параметры элемен-

тов и системы в целом, при которых статические, переходные и
динамические характеристики равны заданным (требуемым),

81

определяются также корректирующие и дополнительные эле-
менты системы.

Кроме передаточных и переходных функций для решения

целого ряда задач анализа и синтеза систем используются ча-
стотные характеристики, определяющие поведение систем при
изменении частот входных сигналов и возмущающих воздействий.
Если на вход объекта подавать в качестве испытательного сигнала
гармонический сигнал заданной амплитуды А и частоты

, то на

выходе формируется также гармонический сигнал той же часто-
ты, но в общем случае другой амплитуды В и со сдвигом по фазе

.

Взаимосвязь между параметрами гармонических сигналов на вхо-
де и выходе объекта определяют частотные характеристики.

Обобщенная частотная характеристика — амплитудно-

фазочастотная характеристика (АФХ) (или АФЧХ) — W(i

),

может быть получена из передаточной функции при подстановке
i

 вместо р и представлена в виде:

)

(

)

(

)

(

)

(

)

(

ω

ω

ω

ω

ω

ϕ

iI

R

e

M

i

W

i

+

=

=

·

.

Составляющие обобщенной частотной характеристики

W(i

) имеют самостоятельное значение и названия.

Так, отношение амплитуды выходного сигнала к входному

называют амплитудно-частотной характеристикой (АЧХ):

)

(

)

(

)

(

ω

ω

ω

A

B

M

=

.

Сдвиг по фазе между входным и выходным сигналами на-

зывают фазно-частотной характеристикой (ФЧХ):

().

R(

) и I() — действительная и мнимая части частотной

характеристики. Они позволяют определить АЧХ и ФЧХ:

)

(

)

(

)

(

2

2

ω

ω

ω

I

R

M

+

=

;

))

(

arg(

)

(

ω

ω

ϕ

i

W

=

.

 Частотная характеристика W(i

) может быть построена на

комплексной плоскости. В этом случае конец вектора, соответ-

82

ствующий комплексному числу W(i

), при изменении  от 0 до ∞

прочерчивает на комплексной плоскости кривую, которая назы-
вается амплитудно-фазочастотной характеристикой (АФХ).

Наряду с АФХ отдельно строят и все остальные частотные

характеристики. Так АЧХ показывает, как пропускает звено
сигнал различной частоты; причем оценкой пропускания явля-
ется отношение амплитуд выходного и входного сигналов. ФЧХ
показывает фазовые сдвиги, вносимые системой на различных
частотах.

Применение для описания динамических свойств систем

передаточных и переходных функций, а также частотных харак-
теристик является более экономным в практическом отношении
по сравнению с дифференциальными уравнениями.

Однако развитие современных компьютерных технологий

(решение дифференциальных уравнений любой сложности,
применение надежных методов оптимизации, применение совре-
менных технологий имитационного моделирования) существенно
снижает это преимущество

Примечание. По мнению авторов, можно выделить в социальной сфере и экономи-

ке следующие основные звенья: активное, пассивное; прогрессивное, консервативное;
реакционное, конструктивное; созидательное, разрушительное и т. д. Для каждого из
этих звеньев при выполнении соответствующих исследований могут быть определены
передаточные и переходные функции.

3.2.2. Принцип обратной связи и устойчивость систем

Изложим более подробно принцип обратной связи, суще-

ствующей между элементами системы.

Элементы системы связаны между собой, это приводит к

тому, что изменение, происшедшее у одного элемента передается
другим элементам и может вернуться к источнику возмущения.
Если обратный сигнал усиливается элементом, то это свойство
элемента называется положительной обратной связью, если
ослабляется — то отрицательной обратной связью.

При положительной обратной связи возмущение в системе

усиливается и достигает предельных значений, оно способно
разрушить систему (например, гиперинфляция).

83

При отрицательной обратной связи возмущение умень-

шается и система возвращается в свое устойчивое состояние.
Переходные процессы воздействия возмущения могут протекать
циклически или монотонно. Примеры переходных процессов
при положительной и отрицательной обратной связи показаны
на рис. 1.12 (а, б).

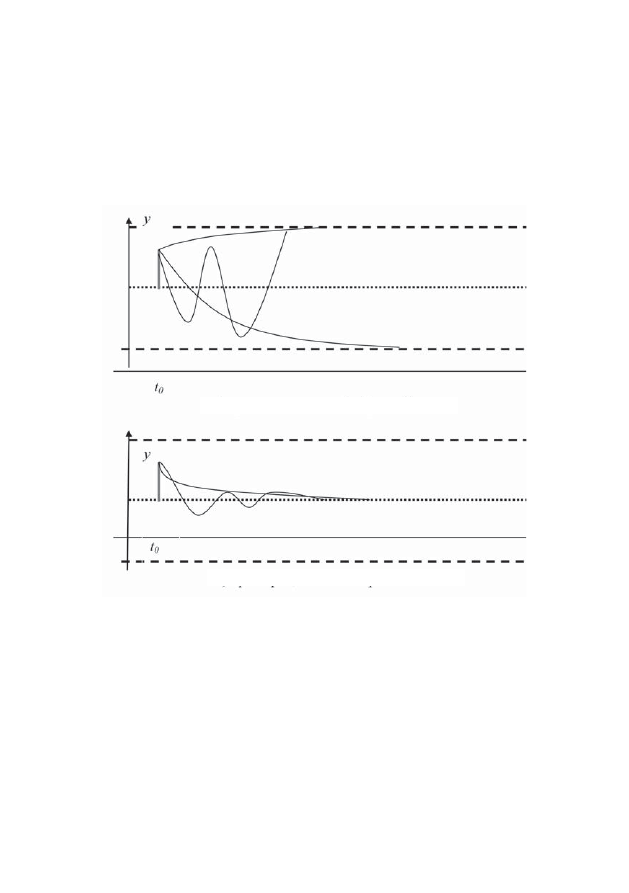

Рис. 1.12. Возможные варианты переходных процессов в системе:

а — при положительной обратной связи;

б — при отрицательной обратной связи:

центральная линия — равновесное значение переменной y;

пунктирные линии (верхние и нижние) — допустимые значения y;

сплошные линии — возможные траектории переходных

процессов переменной y

Устойчивость системы создается за счет отрицательной

обратной связи между элементами системы.

а)

б)

t

t

84

Поэтому для обеспечения устойчивости системы управляю-

щие воздействия должны с помощью отрицательной обратной
связи вернуть систему (при появлении возмущений у элементов
системы) в устойчивое состояние.

Рассуждая об устойчивости систем, вспомним основные ее

определения. Все реальные объекты (системы, элементы) на-
ходятся под влиянием возмущений. После снятия возмущения
системы могут вести себя по-разному. Если система после снятия
возмущения возвращается в исходное состояние, то она назы-
вается устойчивой (рис. 1.13, а). Если система не возвращается
в исходное состояние, то это неустойчивая  система (рис. 1.13,
б). Если после снятия возмущения система приходит в новое
состояние равновесия, то эта система нейтральная (рис. 1.13, в).
Если после снятия возмущения начнутся колебания вокруг ис-
ходного состояния равновесия, то система находится на границе
устойчивости (рис. 1.13, г).

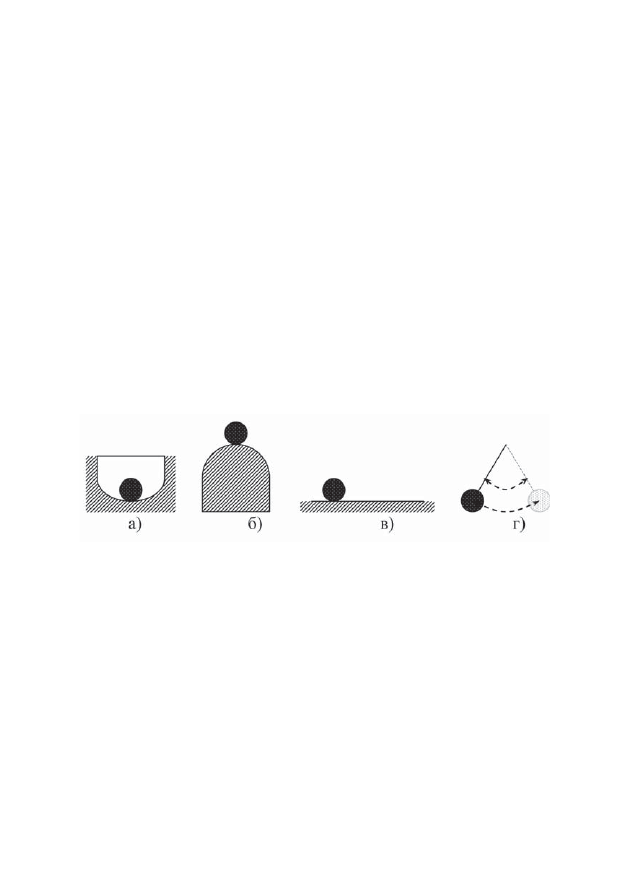

Рис. 1.13. Примеры устойчивости систем:

а — устойчивая система; б — неустойчивая система;

в — нейтральная система;

г — система на границе устойчивости.

При исследовании устойчивости систем предполагается,

что возмущения на систему не действуют (x

вх

=0). Существуют

разные методы определения устойчивости систем.

3.2.3. Управляемость системы

Если система может изменяться под воздействием управ-

ляющих воздействий, то она называется управляемой.
