• Определение продолжительности критического пути (рис. 3.20). Операция “Про-

ект” — “ Фильтр” — “Критические задачи”.

Рис. 3.20. Критические задачи

• Сетевой график процесса. Операция “Вид” — “Сетевой график” (рис. 3.21).

Рис. 3.21. Сетевой график процесса (фрагмент)

450

451

• Определение продолжительности критического пути (рис. 3.20). Операция “Про-

ект” — “ Фильтр” — “Критические задачи”.

Рис. 3.20. Критические задачи

• Сетевой график процесса. Операция “Вид” — “Сетевой график” (рис. 3.21).

Рис. 3.21. Сетевой график процесса (фрагмент)

452

453

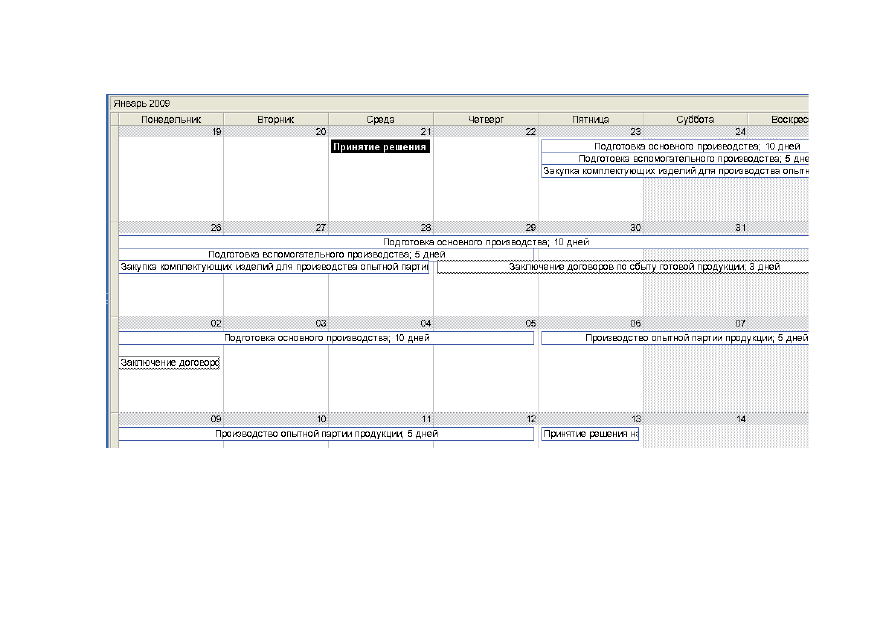

•Календарный план процесса (рис. 3.22). Операция “Вид” — “Календарный план”.

Рис. 3.22. Календарный план процесса

•

Финансовые показатели проекта.

Наряду с приведенными выше параметрами процесса с

помощью программы “Miсrosoft Project” может быть получена

система финансово-экономических показателей. Для этих целей

необходимо ввести затраты денежных средств для выполнения

каждой работы (мероприятия). В качестве примера получена

система финансовых показателей о бюджете (рис. 3.23).

Затраты на выполнение каждой работы (мероприятия)

могут быть введены различными способами: с помощью меню

“Отслеживание затрат”; “Вид” — “Лист ресурсов”.

В примере рассмотрен простейший вариант системы и соот-

ветствующая ей сетевая модель. Как отмечалось выше, реальные

системы состоят, как правило, из многих подсистем. Для разра-

ботки сетевых моделей таких систем разрабатываются сетевые

модели подсистем — это первый этап работы. На втором этапе

выполняется синтез модели системы.

 Г

лава 14. Имитационные модели экономических

систем

14.1. Определение понятия

“имитационное моделирование”

Имитация

 в переводе с латинского означает

отображение.

Имитационная модель

—
 аналог какого-либо процесса или

явления, созданный путем отображения.

Моделирование

 — процесс разработки модели или процесс

получения каких-либо характеристик, например экономических,

с помощью модели.

Имитационное моделирование

— процесс разработки ими-

тационной модели или процесс получения каких либо харак-

теристик, например экономических с помощью имитационной

модели.

Имитационный эксперимент

— эксперимент, проведенный

с помощью имитационной модели.

452

453

•

Календарный план процесса (рис. 3.22). Операция “Вид” — “Календарный план”.

Рис. 3.22.

Календарный план процесса

•Финансовые показатели проекта.
Наряду с приведенными выше параметрами процесса с

помощью программы “Miсrosoft Project” может быть получена
система финансово-экономических показателей. Для этих целей
необходимо ввести затраты денежных средств для выполнения
каждой работы (мероприятия). В качестве примера получена
система финансовых показателей о бюджете (рис. 3.23).

Затраты на выполнение каждой работы (мероприятия)

могут быть введены различными способами: с помощью меню
“Отслеживание затрат”; “Вид” — “Лист ресурсов”.

В примере рассмотрен простейший вариант системы и соот-

ветствующая ей сетевая модель. Как отмечалось выше, реальные
системы состоят, как правило, из многих подсистем. Для разра-
ботки сетевых моделей таких систем разрабатываются сетевые
модели подсистем — это первый этап работы. На втором этапе
выполняется синтез модели системы.

 Глава 14. Имитационные модели экономических

систем

14.1. Определение понятия

“имитационное моделирование”

Имитация в переводе с латинского означает  отображение.
Имитационная модель — аналог какого-либо процесса или

явления, созданный путем отображения.

Моделирование — процесс разработки модели или процесс

получения каких-либо характеристик, например экономических,
с помощью модели.

Имитационное моделирование — процесс разработки ими-

тационной модели или процесс получения каких либо харак-
теристик, например экономических с помощью имитационной
модели.

Имитационный эксперимент — эксперимент, проведенный

с помощью имитационной модели.

454

455

Отчет бюджета от Сб 21.01.08

задача

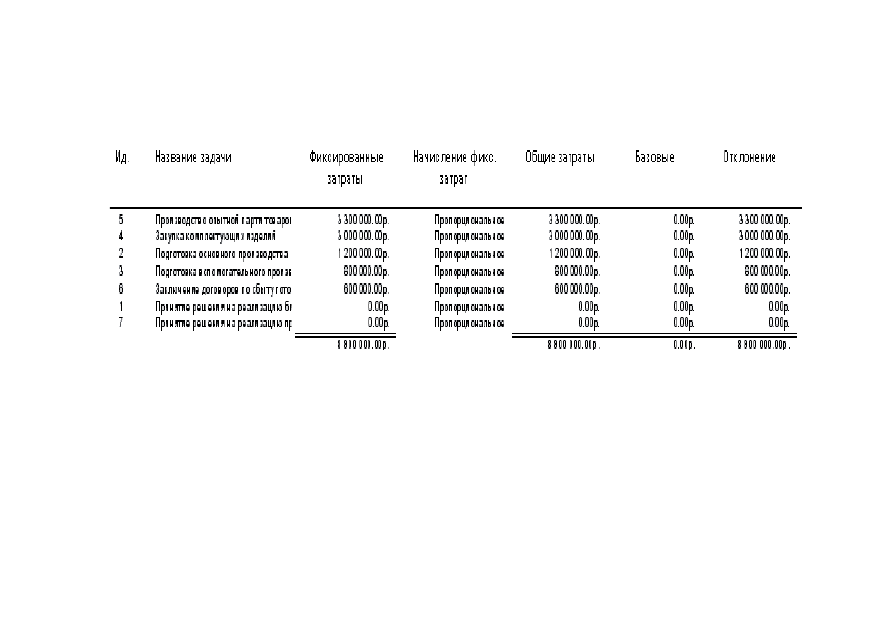

Рис. 3.23. Отчет о бюджете проекта

В современной литературе не существует единой точки

зрения по вопросу о том, что понимать под имитационным мо-

делированием. Cуществуют различные трактовки:

—
в первой

 — под имитационной моделью понимается ма-

тематическая модель в классическом смысле;

—
во второй

 — этот термин сохраняется лишь за теми

моделями, в которых тем или иным способом разыгрываются

(имитируются) случайные воздействия;

—
в третьей

 — предполагают, что имитационная модель

отличается от обычной математической модели более деталь-

ным описанием, но критерий, по которому можно сказать, когда

кончается математическая и начинается имитационная модель,

не вводится.

По-видимому ни одно из этих утверждений неверно. Во-

первых, с помощью имитационных моделей моделируются как

детерминированные, так и случайные процессы. Во-вторых,

любая имитационная модель относится к классу математиче-

ских моделей (это не натурная модель, не мысленная и т. д.).

В-третьих, любая имитационная модель, даже простейшего

процесса, имеет аналитическую составляющую. В-четвертых,

имитационное моделирование — это практически всегда моде-

лирование пространства, времени и состояния элемента системы

в данной точке пространства и времени.

Имитационные модели используются для анализа и прогно-

зирования процессов в самых различных областях деятельности.

В подтверждение этого можно привести множество примеров:

прогноз динамики финансово-экономических показателей на

фондовых биржах; прогноз динамики атмосферных явлений,

опасных явлений погоды и катастроф; прогноз динамики во-

енных операций и др.

Имитационное моделированием применяется к процессам, в

ход которых может время от времени вмешиваться человеческая

воля. Человек, руководящий операцией, может в зависимости

от сложившейся обстановки принимать те или иные решения,

подобно тому, как шахматист, глядя на доску, выбирает свой

очередной ход. Затем приводится в действие математическая
