него и позднего свершения события, снизу — резерв времени
события.

13.4. Современные информационные технологии разработки

и применения сетевых моделей экономических систем

Основу современных информационных технологий раз-

работки и применения сетевых моделей экономических систем
составляют Casse-технологии и технологии прорграммы “Mi-
crosoft Project”.

Программа “Microsoft Projeсt” является одной из основных

программ пакета“Microsoft Office” и может работать совместно
с программами этого пакета в режимах экспорта или импорта
данных, в режиме гипертекстовой ссылки.

Основу технологии обработки данных составляет метод

сетевого планирования и управления.

Программа “Microsoft Projeсt” используется с целями:
1. Управления предметной областью системы (инициирова-

ние процессов, происходящих в системе и их фаз; формирование
иерархической структуры системы и планирование процессов,
происходящих в ней; контроль за ходом протекания процессов
в системе).

2. Управления процессами, происходящими в системе (со-

став процессов, мероприятий и работ; последовательность про-
цессов, мероприятий и работ; продолжительность процессов,
мероприятий и работ; разработка расписания процессов, меро-
приятий и работ, происходящих в системе).

3. Управления финансовыми показателями экономической

системы (планирование ресурсов; оценка стоимости и бюджета;
контроль стоимости элементов, процессов, мероприятий и работ).

4. Управления качеством системы (планирование качества;

обеспечение качества; контроль качества).

5. Управления рисками в экономической системе (оценка

рисков; разработка реагирования; контроль рисков и реагиро-
вание на них).

6. Управления персоналом в экономической системе (ор-

ганизационное планирование; назначение персонала; анализ
деятельности персонала)

7. Управления коммуникациями в экономической системе

(планирование коммуникаций; отчет о выполнении процессов,
мероприятий и работ; завершение управления коммуникациями
в проекте).

8. Управления поставками и контрактами в системе (пла-

нирование поставок и контрактов; организация и подготовка
контрактов; контроль и регулирование контрактов; закрытие
контрактов).

9. Оценки эффективности взаимодействия между элемен-

тами и подсистемами, управление взаимодействием (определе-
ние взаимодействующих элементов и подсистем; определение
способов взаимодействия).

10. Оценки эффективности обеспечения, управление обе-

спечением элементов, подсистем и системы в целом (определение
состава сил средств и способов обеспечения).

11. Управления изменениями в системе (разработка общей

структуры системы путем связи ее подсистем; общее управление
изменениями).

12. Управления безопасностью системы (разработка плана

обеспечения безопасности; проверка безопасности; контроль
воздействия на окружающую среду).

13. Управления системой в условиях критических ситуаций

и конфликтов (распознание критической ситуации, определение
функций распределения времени наступления критической
ситуации; определение перечня мероприятий и работ с целью
ликвидации критической ситуации).

Указанные цели достигаются путем решения следующих

основных задач:

•разработка линейного плана выполнения проекта (графика

Ганта);

•разработка сетевого плана выполнения проекта;

•разработка календарного плана выполнения проекта;

446

447

•определения загрузки исполнителей проекта;

•разработка бюджета (общий бюджет, внебюджетные за-

дачи, внебюджетные источники, заработная плата и др.);

•обоснование мероприятий и работ, направленных на по-

вышение эффективности проекта;

•разработка различного рода смет (смета продаж, смета

производства, смета прямых материальных затрат, смета при-
былей и убытков, смета капитальных затрат, смета движения
денежных средств и др.);

•контроль за ходом реализации проекта.
 Работа с программой“Miсrosoft Project” осуществляется в

соответствии со следующим алгоритмом:

•вызов программы “Miсrosoft Project”;

•настройка программы“Miсrosoft Project”;

•ввод исходных данных проекта;

•представление проекта в виде линейного плана;

•представление работ, находящихся на критическом пути;

•определение временных характеристик работ;

•представление проекта в виде сетевого плана;

•корректировка плана по фактическому состоянию работ;

• наглядное представление результатов корректировки

плана;

•ввод данных о ресурсах;

•получение отчета о бюджете;

•определение загрузки исполнителей.
Пример.  Генеральным директором компании принято ре-

шение на реализацию бизнес-плана по производству на пред-
приятиях компании нового вида продукции и даны указания
заместителю по проектам подготовить план организации про-
изводства опытной партии товаров.

Классифицировать совокупность мероприятий, работ и со-

бытий как систему. Сформулировать цель, задачи и разработать
сетевую модель данного этапа проекта (процесса). Исходные
данные для решения задачи приведены в табл. 3.19.

Таблица 3.19

Мероприятия и

работы

Время

начала

проекта

Продолжи-

тельность

выполнения

задачи, сут.

Стоимость

работы, ме-

роприятия,

млн руб.

Ответ-

ственный

исполни-

тель

Принятие реше-
ния на реализацию
бизнес-плана

21.01.2009

Ген. дирек-

тор

Подготовка основно-
го производства

10

1,2

Зам. ген.

директора

Подготовка вспомо-
гательного произ-
водства

5

0,8

Главный
технолог

Закупка комплек-
тующих изделий
для производства
опытной партии
продукции

4

3,0

Коммер-

ческий

директор

Производство опыт-
ной партии продук-
ции

5

3,3

Руков.

основного

производ-

ства

Заключение до-
говоров по сбыту
готовой продукции

3

0,6

Коммер-

ческий

директор

Принятие решения
на реализацию про-
екта

1

Ген. дирек-

тор

Решение задачи
1. Элементами системы являются работы (мероприятия).

Структура системы определяется информационными связями
между работами (мероприятиями). Цель системы — произвести
и реализовать опытную партию продукции. Основные задачи:
организовать производство продукции; реализовать готовую
продукцию. Результаты: прибыль от реализации продукции;
решение на реализацию проекта.

•Построение линейного графика процесса (рис. 3.18). Опе-

рация “Вид” — “График Ганта”.

446

447

•определения загрузки исполнителей проекта;

•разработка бюджета (общий бюджет, внебюджетные за-

дачи, внебюджетные источники, заработная плата и др.);

•обоснование мероприятий и работ, направленных на по-

вышение эффективности проекта;

•разработка различного рода смет (смета продаж, смета

производства, смета прямых материальных затрат, смета при-
былей и убытков, смета капитальных затрат, смета движения
денежных средств и др.);

•контроль за ходом реализации проекта.
 Работа с программой“Miсrosoft Project” осуществляется в

соответствии со следующим алгоритмом:

•вызов программы “Miсrosoft Project”;

•настройка программы“Miсrosoft Project”;

•ввод исходных данных проекта;

•представление проекта в виде линейного плана;

•представление работ, находящихся на критическом пути;

•определение временных характеристик работ;

•представление проекта в виде сетевого плана;

•корректировка плана по фактическому состоянию работ;

• наглядное представление результатов корректировки

плана;

•ввод данных о ресурсах;

•получение отчета о бюджете;

•определение загрузки исполнителей.
Пример.  Генеральным директором компании принято ре-

шение на реализацию бизнес-плана по производству на пред-
приятиях компании нового вида продукции и даны указания
заместителю по проектам подготовить план организации про-
изводства опытной партии товаров.

Классифицировать совокупность мероприятий, работ и со-

бытий как систему. Сформулировать цель, задачи и разработать
сетевую модель данного этапа проекта (процесса). Исходные
данные для решения задачи приведены в табл. 3.19.

Таблица 3.19

Мероприятия и

работы

Время

начала

проекта

Продолжи-

тельность

выполнения

задачи, сут.

Стоимость

работы, ме-

роприятия,

млн руб.

Ответ-

ственный

исполни-

тель

Принятие реше-
ния на реализацию
бизнес-плана

21.01.2009

Ген. дирек-

тор

Подготовка основно-
го производства

10

1,2

Зам. ген.

директора

Подготовка вспомо-
гательного произ-
водства

5

0,8

Главный
технолог

Закупка комплек-
тующих изделий
для производства
опытной партии
продукции

4

3,0

Коммер-

ческий

директор

Производство опыт-
ной партии продук-
ции

5

3,3

Руков.

основного

производ-

ства

Заключение до-
говоров по сбыту
готовой продукции

3

0,6

Коммер-

ческий

директор

Принятие решения
на реализацию про-
екта

1

Ген. дирек-

тор

Решение задачи
1. Элементами системы являются работы (мероприятия).

Структура системы определяется информационными связями
между работами (мероприятиями). Цель системы — произвести
и реализовать опытную партию продукции. Основные задачи:
организовать производство продукции; реализовать готовую
продукцию. Результаты: прибыль от реализации продукции;
решение на реализацию проекта.

•Построение линейного графика процесса (рис. 3.18). Опе-

рация “Вид” — “График Ганта”.

448

449

Рис. 3.18. Линейный график процесса

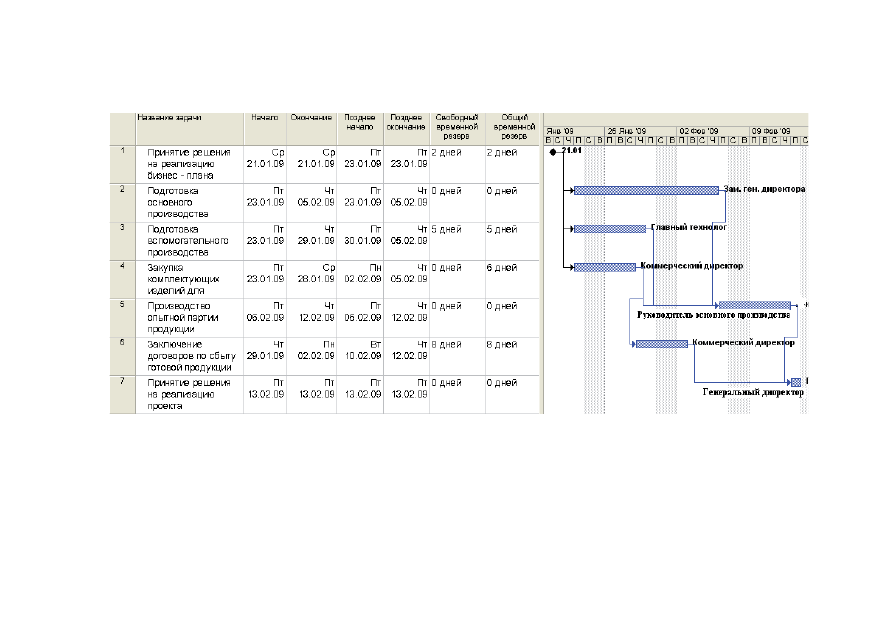

•Расчет временных показателей процесса (рис. 3.19). Операция “Вид” — “Таблица” —

“Календарный план”.

Рис. 3.19. Временные показатели процесса

448

449

Рис. 3.18. Линейный график процесса

•Расчет временных показателей процесса (рис. 3.19). Операция “Вид” — “Таблица” —

“Календарный план”.

Рис. 3.19. Временные показатели процесса
