Основы теории управления

Лекция 9

Анализ процессов в линейных САУ

Задача анализа САУ

При известной структуре системы, которая
задана передаточной функцией или другой
динамической характеристикой, и известном
входном воздействии необходимо оценить
переходные процессы на выходе.

Анализ динамических систем

методом фазовой плоскости

Динамические системы

Динамическая система – математическое описание реальных объектов
и систем (физических, химических, биологических и др.), поведение во
времени которых на любом интервале времени однозначно
определяется начальным состоянием.

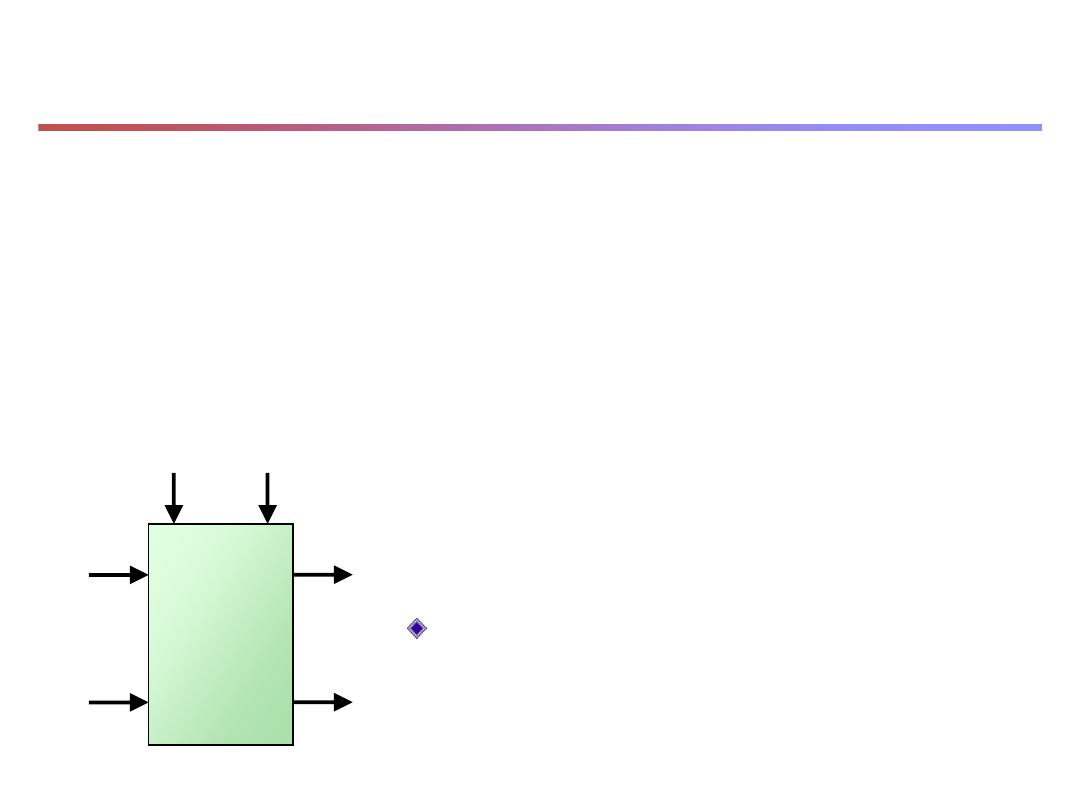

Таким математическим объектом может быть система автономных
дифференциальных уравнений. Эволюцию динамической системы можно
наблюдать в пространстве состояний системы.

x

1

…

x

n

u

1

u

m

…

y

1

y

p

…

M

1

M

l

…

x

1

, …, x

n

– переменные состояния

(фазовые переменные)

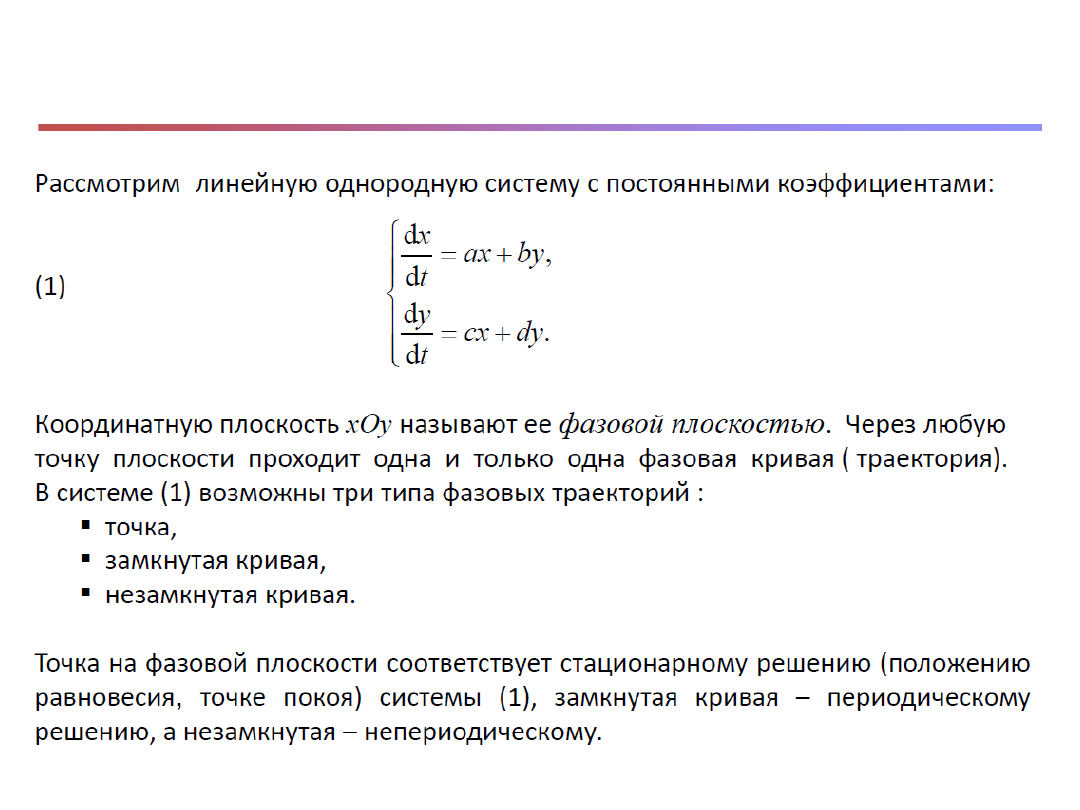

Линейная система второго порядка
