Система второго порядка

Параметры:
•коэффициент усиления k;
•постоянная времени T;
•коэффициент


демпфирования d.

 

2 2

2

1

k

W p

T p

dTp







Система второго порядка

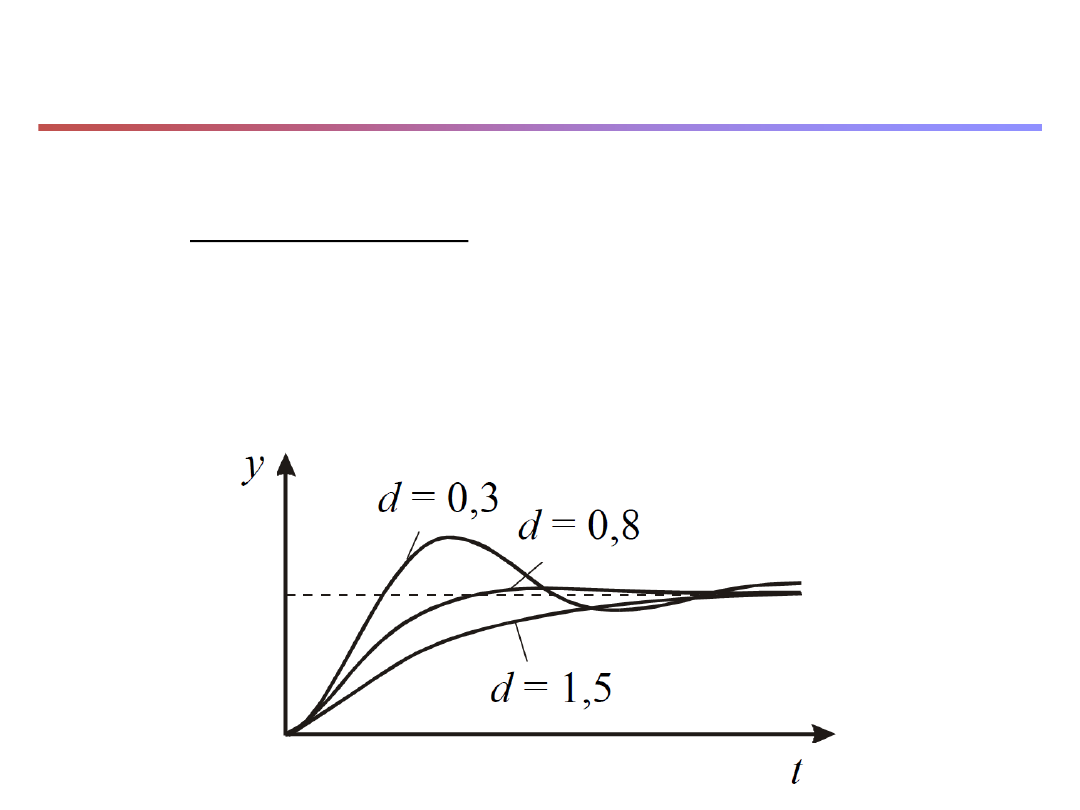

•Коэффициент  демпфирования  определяет  вид
переходного процесса:

•при d ≥ 1 – апериодический процесс;
•при d < 1 – затухающие колебания;
•при d = 0 – незатухающие колебания.

•Время  переходного  процесса  зависит  как  от
постоянной  времени  T,  так  и  коэффициента
демпфирования d. Если 0,5 ≤ d ≤ 1, то t ≈ 3T.

•Установившееся

значение

определяется

усилением k и демпфированием d.

Система третьего порядка

Параметры:
•коэффициент усиления k;
•постоянная времени T;
•A  и  B  –  определяют
колебательные свойства.

 

3 3

2 2

1

k

W p

T p

AT p

BTp









Характеристики:
•установившееся значение: y

0

= kv;

•длительность переходного процесса: t ≈ 3T.

Колебательные свойства системы третьего

порядка

3 3

2 2

1 0

T p

AT p

BTp





 

Характеристическое уравнение:

Поскольку  постоянная  времени  не  влияет  на
колебательность,  перейдем  к  нормированному
характеристическому уравнению:

3

2

1 0

q

Aq

Bq





 

Система  будет  устойчивой,  если  выполняется
условие:

1

AB



(проверить самостоятельно по критерию Гурвица)

Колебательные свойства системы третьего

порядка

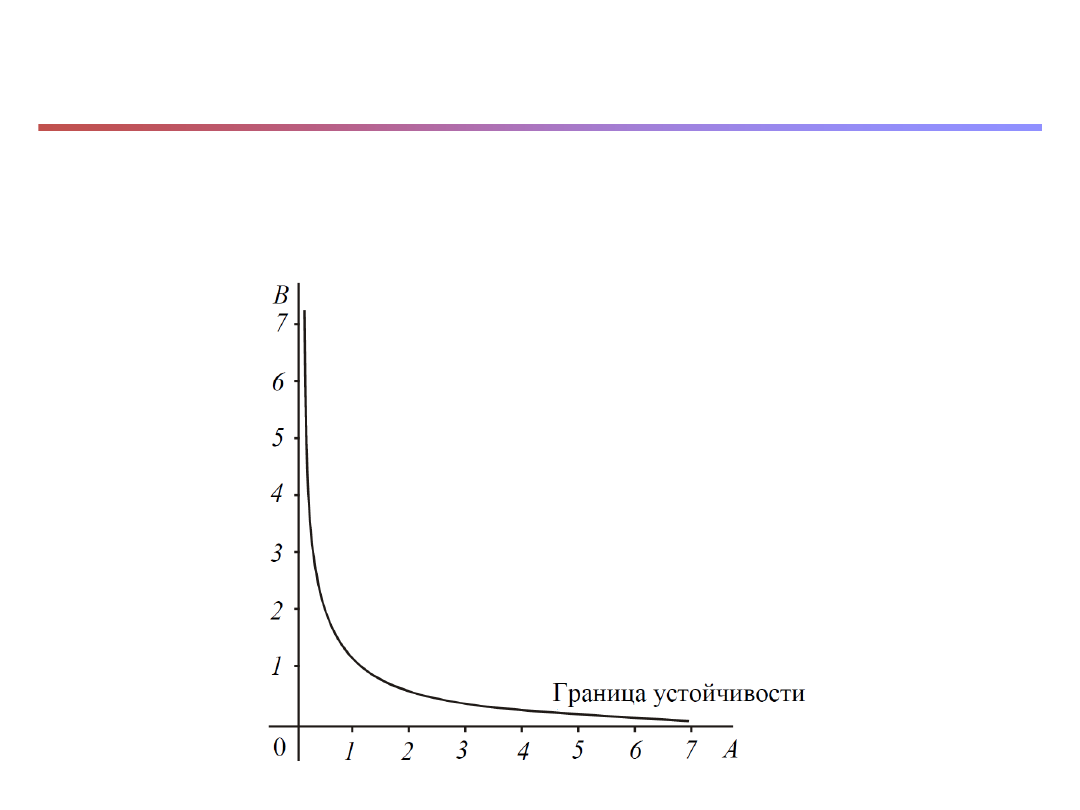

Граница устойчивости:

Рассмотрим область значений параметров A и B:

1

AB

.


