51
изменяться
не
более
чем
на
3
°
.
Кроме
того
,
можно
по
разбросу
измерений
для
отдельных
цилиндров
оценить
степень
износа
втулок
оси
кулачков
преры
-
вателя
и
центровки
платформы
,
на
которой
закреплены
контакты
.
Таблица
6.1
Модель
(
тип
)
регулятора
Номинальное
напряжение
,
В
Регулируемое
напряжение
,
В
Применяется
с
генераторами
РР
127 28 27,4-30,2
Г
271,
Г
271-
А
РР
380 14 14,2
±
0,3
Г
221
РР
362 14 13,8-14,6
Г
250,
Г
286
РР
350 14 13,8-14,5
Г
250
РР
350-
А
14 14,0-14,7
Г
250
13.3702 14 13,8-14,6 16.3701
121.3702 14 13,4-14,6
Г
221-
А
201.3702 14 13,7-14,6
Г
250-
И
,
Е
2,
Н
2
32.3701
221.3702 14 13,4-14,7
Г
250-
Ж
17.3702 14 14,1
±
0,5
37.3701
Я
112-
А
14 14,3
±
0,2
Г
266,
Г
254,
17.3701,
29.3701,
Г
286
Я
112-
В
14 14,1
±
0,2
Г
222
РР
356 28 28,4
±
0,8
Г
272
Я
120-
М
28 27,5
±
0,3
(
положение
"
Лето
");
29,5
±
0,5
(
положение
"
Зима
")
Г
273,
Г
289
Проверка
работы
прерывателя
и
первичной
цепи
катушки
зажигания
.
Для
проведения
измерений
и
анализа
запускают
двигатель
и
устанавливают
частоту
вращения
1000
об
/
мин
.
По
временной
диаграмме
напряжения
на
вы
-
ходной
клемме
прерывателя
можно
определить
четкость
замыкания
контак
-
тов
,
асинхронизм
,
работу
конденсатора
и
катушки
.
На
рис
.6.2
представлены
временные
диграммы
напряжения
на
низко
-
вольтной
обмотке
катушки
зажигания
при
правильно
работающей
системе
зажигания
,
а
на
рис
.6.3 -
при
низком
высоковольтном
напряжении
в
момент
начала
искрообразования
.
52
Таблица
6.2
Параметры
Р
119
-
Б
Р
125
Р
118
Р
114
Б
Р
137,
Р
4-
Д
Р
133,
Р
13-
Д
Р
147
-
Б
Зазор
между
контактами
прерывателя
,
мм
0,35-
0,45
0,37-
0,43
0,35-
0,45
0,35-
0,45
0,30-
0,40
0,30-
0,40
0,35-
0,45
Угол
замкнуто
-
го
состояния
контактов
пре
-
рывателя
,
град
48-52 52-58 46-50 46-52 28-32 28-32 28-32
Рис
. 6.2
Рис
.6.3
Первая
часть
цикла
зажигания
−
разомкнутое
состояние
контактов
−
со
-
держит
процесс
искрового
разряда
,
для
которого
характерны
такие
парамет
-
ры
,
как
напряжение
ионизации
,
напряжение
разряда
и
напряжение
прекра
-
щения
разряда
,
зависящее
от
сопротивления
искрообразованию
между
элек
-
тродами
свечи
.
53
7.
АВТОМОБИЛЬНЫЕ
АККУМУЛЯТОРЫ
7.1.
Введение
Аккумуляторная
батарея
предназначена
для
пуска
двигателя
и
питания
потребителей
при
неработающем
двигателе
или
при
малой
частоте
вращения
коленчатого
вала
,
когда
генератор
не
вырабатывает
электроэнергию
.
Сама
аккумуляторная
батарея
электрический
ток
не
вырабатывает
.
Она
накапли
-
вает
электрическую
энергию
,
получаемую
от
генератора
.
Автомобильные
стартерные
аккумуляторные
батареи
способны
при
от
-
носительно
малых
габаритах
и
весе
в
течение
короткого
промежутка
времени
(5
−
10
с
)
отдать
потребителям
большую
величину
тока
200
−
600
А
.
Такая
от
-
дача
необходима
для
питания
током
стартера
в
момент
запуска
двигателя
.
Автомобильные
аккумуляторные
батареи
должны
иметь
высокую
механиче
-
скую
прочность
,
т
.
к
.
им
приходится
работать
в
различных
дорожных
услови
-
ях
при
сильной
тряске
.
7.2.
Устройство
и
работа
простейшего
кислотного
аккумулятора
Простейший
кислотный
аккумулятор
состоит
из
двух
пластин
(
электро
-
дов
),
опущенных
в
сосуд
с
электролитом
.
Его
работа
основана
на
электрохи
-
мической
системе
Pb|H
2
SO
4
|PbO
2
.
Заряженный
отрицательный
электрод
со
-
держит
губчатый
свинец
,
положительный
-
двуокись
свинца
PbO
2
;
электро
-
литом
служит
водный
раствор
серной
кислоты
.
Токообразующие
реакции
описываются
уравнениями
:
-
положительный
электрод
PbO
2
+ 3H
+
+ HSO
4
-
+ 2e
←
→
‚
АтыЂ
тА
‚
тыЂ
PbSO
4
+ 2H
2
O;
-
отрицательный
электрод
Pb + HSO
4
-
←
→
‚
АтыЂ
тА
‚
тыЂ
PbSO
4
+ 2e + H
+
;
-
аккумулятор
54
PbO
2
+ Pb + H
2
SO
4
←
→
‚
АтыЂ
тА
‚
тыЂ
2PbSO
4
+ 2H
2
O;
(
серная
кислота
практически
диссоциирует
только
на
ионы
H
+
и
HSO
4
-
).
При
разряде
аккумулятора
расходуется
серная
кислота
,
а
на
обоих
элек
-
тродах
образуется
малорастворимый
сульфат
свинца
.
Напряжение
разомкнутой
цепи
(
в
вольтах
)
свинцового
аккумулятора
совпадает
с
термодинамическим
ЭДС
и
равно
при
25
°
С
U
РЦ
=E
T
=2,047+0,059 lg aH
2
SO
4
/ aH
2
O
(
с
точностью
±
0,002
В
),
где
aH
2
SO
4
-
активность
серной
кислоты
и
aH
2
O -
ак
-
тивность
воды
.
Зависимость
активности
серной
кислоты
и
воды
,
а
также
значение
ЭДС
от
плотности
раствора
приведены
в
табл
.7.1.
Химическая
реакция
в
аккумуляторе
сопровождается
отдачей
электри
-
ческой
энергии
до
тех
пор
,
пока
разнородные
вещества
двух
разноименных
пластин
(
перекись
свинца
на
положительном
электроде
и
губчатый
свинец
на
отрицательном
),
взаимодействуя
с
кислотой
электролита
,
не
преобразуются
в
однородное
вещество
-
сульфат
.
Этот
химический
процесс
,
сопровождаемый
выделением
электрического
тока
,
называется
разрядкой
аккумулятора
.
Разряженный
аккумулятор
после
зарядки
снова
восстанавливает
спо
-
собность
к
отдаче
электрической
энергии
потребителям
.
Таблица
7.1
Плотность
раствора
,
г
/
см
3
Активность
серной
кислоты
Активность
воды
ЭДС
Е
,
В
1,050 0,0069 0,96 1,922
1,078 0,021 0,94 1,951
1,106 0,060 0,91 1,979
1,136 0,159 0,88 2,005
1,167 1,124 0,84 2,031
1,200 1,14 0,78 2,059
1,231 3,28 0,72 2,088
1,264 10,8 0,65 2,121
1,300 34,6 0,57 2,154
1,334 118 0,48 2,190
55

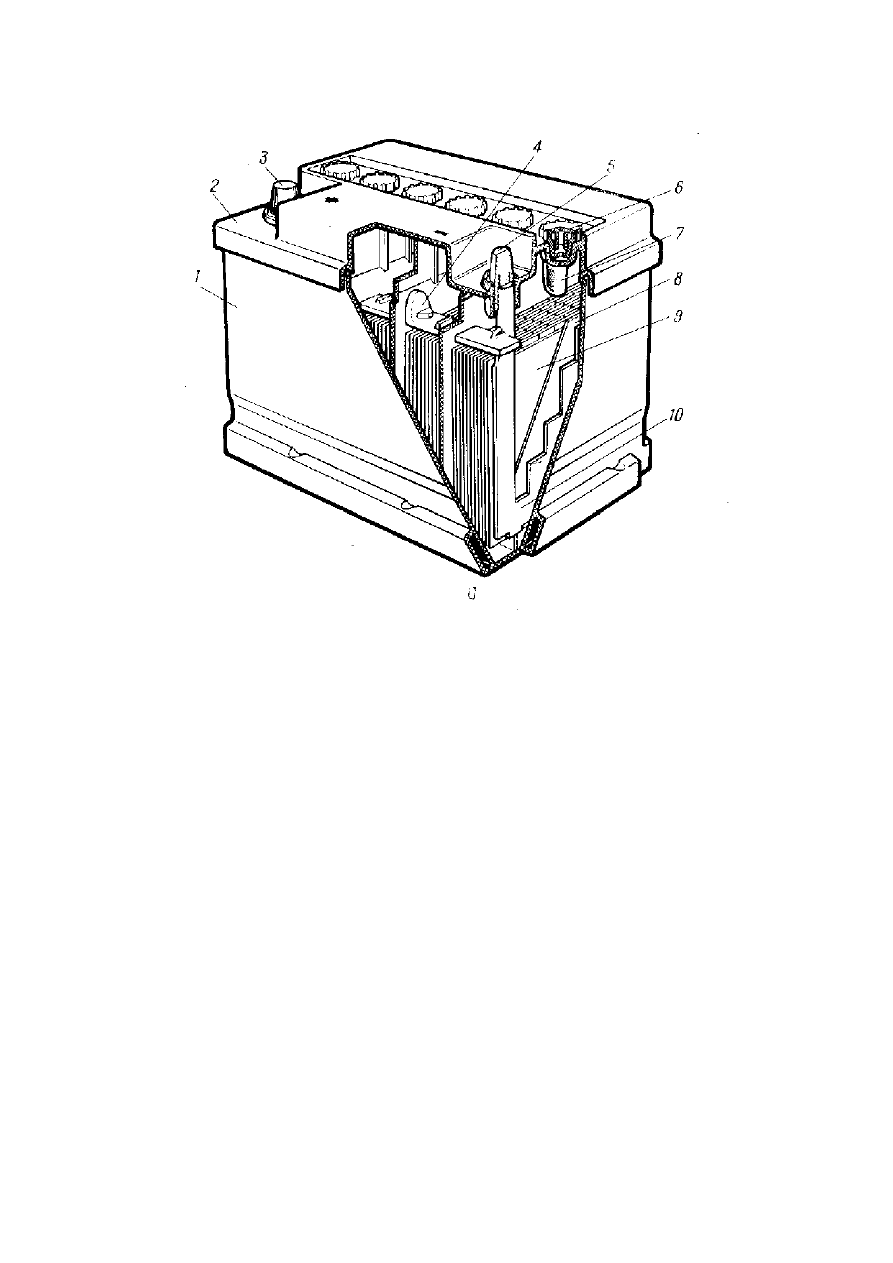

Рис
.7.1
Кислотная
аккумуляторная
батарея
собирается
в
баке
(
моноблоке
),
кор
-
пус
1 (
рис
.7.1)
которого
изготовлен
из
эбонита
или
кислотостойкой
пласт
-
массы
.
Бак
разделен
непроницаемыми
перегородками
на
секции
,
в
которых
размещены
шесть
последовательно
соединенных
аккумуляторов
напряжени
-
ем
по
2
В
каждый
.
Крышка
2,
общая
для
всего
корпуса
,
также
изготовлена
из
кислотостойкой
пластмассы
(
пропилена
)
и
приварена
к
корпусу
.
В
ней
име
-
ется
шесть
отверстий
для
заливки
электролита
и
контроля
его
уровня
.
Отвер
-
стия
закрыты
пробкой
6.
В
пробке
имеется
вентиляционное
отверстие
.
В
каждом
аккумуляторе
находится
блок
из
поочередно
расположенных
положительных
9
и
отрицательных
10
пластин
.
Пластины
одинаковой
по
-
лярности
собраны
в
полублоки
и
приварены
к
общим
пластинам
-
бареткам
.
На
рисунке
использованы
следующие
обозначения
: 1 -
корпус
; 2 -
крышка
; 3 -
положительный
вывод
; 4 -
межэлементное
соединение
; 5 -
отри
-
цательный
вывод
; 6 -
пробка
; 7 -
индикатор
для
проверки
уровня
электро
-
лита
; 8 -
сепаратор
; 9, 10 -
положительная
и
отрицательная
пластины
.
Каждая
пластина
состоит
из
решетки
,
отлитой
из
сплава
свинца
(
с
до
-
бавлением
кальция
)
с
малым
содержанием
сурьмы
.
Благодаря
этому
замед
-
ляется
процесс
саморазряда
батареи
и
уменьшается
разложение
электролита
в
конце
заряда
.
Ячейки
решетки
заполнены
активной
пористой
массой
,
при
-
готовленной
на
водном
растворе
серной
кислоты
из
окислов
свинца
-
свин
-
