ОДМ 218.6.003-2011

III

11





7  Условия для проектирования  светофорного объекта


Т  а  б  л  и  ц  а    1  -    Интенсивность  движения  транспортных  потоков
пересекающихся направлений

Число полос движения в одном

направлении

Интенсивность движения транспортных средств, ед/ч

Главная дорога

Второстепенная

дорога

По главной дороге

в двух направлениях

По второстепенной дороге в

одном, наиболее загруженном

направлении



750
670
580
500
410
380

75

100
125
150
175
190

2 и более

900
800
700
600
500
400



75

100
125
150
175
200

Число полос движения в одном

направлении

Интенсивность движения транспортных средств, ед/ч

Главная дорога

Второстепенная

дорога

По главной дороге

в двух направлениях

По второстепенной дороге в

одном, наиболее загруженном

направлении

2 или более

2 или более

900
825
750
675
600
525
480

100
125
150
175
200
225
240


7.1 Согласно ГОСТ Р 52289 светофорное регулирование на автомобильных

дорогах  рекомендуется применять  при наличии хотя бы одного из следующих
четырех условий:

Условие

1.



Интенсивность

движения

транспортных

средств

пересекающихся  направлений  в  течение  каждого  из  любых  8  ч  рабочего  дня
недели  не  менее  значений,  указанных  в  табл.  1.  автомобильной  дороге
составляет не менее 600 ед/ч (для дорог с разделительной полосой — 1000 ед/ч)
в  обоих  направлениях  в  течение  каждого  из  любых    8  ч  рабочего  дня  недели
(рис.2).  Интенсивность  движения  пешеходов,  пересекающих  проезжую  часть


background image

ОДМ 218.6.003-2011

III

12

этой  же  дороги  в

одном,

наиболее

загруженном,

направлении  в  то  же  время

составляет  не  менее

150 пеш/ч.




















Условие  2

.  Интенсивность  движения  транспортных  средств  по  дороге

составляет  не  менее  600  ед./ч  (для  дорог  с  разделительной  полосой  —  1000
ед./ч)  в  обоих  направлениях  в  течение  каждого  из  любых    8  ч  рабочего  дня
недели.    Интенсивность  движения  пешеходов,  пересекающих  проезжую  часть
этой  же  дороги  в  одном,  наиболее  загруженном,  направлении  в  то  же  время
составляет не менее 150 пеш./ ч.

В населенных пунктах с численностью жителей менее 10 000 чел. значения

интенсивности движения транспортных средств  и пешеходов по условиям 1 и
2 составляют 70% от указанных.

Условие 3.

 Значения   интенсивности  движения транспортных средств  и

пешеходов  по  условиям  1  и  2  одновременно  составляют  80%  или  более  от
указанных.

Условие  4.

  На  пересечении  автомобильных  дорог  в  одном  уровне

совершено  не  менее  трех  дорожно-транспортных  происшествий  за  последние
12  месяцев,  которые  могли  быть  предотвращены  при  наличии  светофорной
сигнализации.  При  этом  условия  1  или  2  должны  выполняться  на  80%  или
более.

7.2  Необходимость  введения  светофорного  регулирования    в  местах

пересечения  автомобильной  дороги  с  велосипедной  дорожкой  должна
рассматриваться  в  случае,  если  интенсивность  велосипедного  движения
превышает 50 вел/ч.

7.3  Светофоры  Т.1,  Т.2,  Т.3,  Т.9,  П.1  и  П.2    рекомендуется  применять  в

случаях,  если  расстояние  между  соседними  регулируемыми  пересечениями,
включенными  в  систему  координированного  управления  движением,
превышает 800 м.

7.4  Светофоры  Т.7    рекомендуется  применять,  если  интенсивность

движения транспортных средств и пешеходов составляет не менее половины от

Рисунок 2 - Условие  № 1 для

введения светофорного

регулирования



> 600

ед/ч



150 пеш/ч


background image

ОДМ 218.6.003-2011

III

13

норм  для  условий  1  и  2    или  не  обеспечена  видимость  для  остановки
транспортного  средства,  движущегося  со  скоростью,  разрешенной  на
предыдущем  участке  дороги  перед  пересечением  автомобильных  дорог  или
пешеходным переходом.

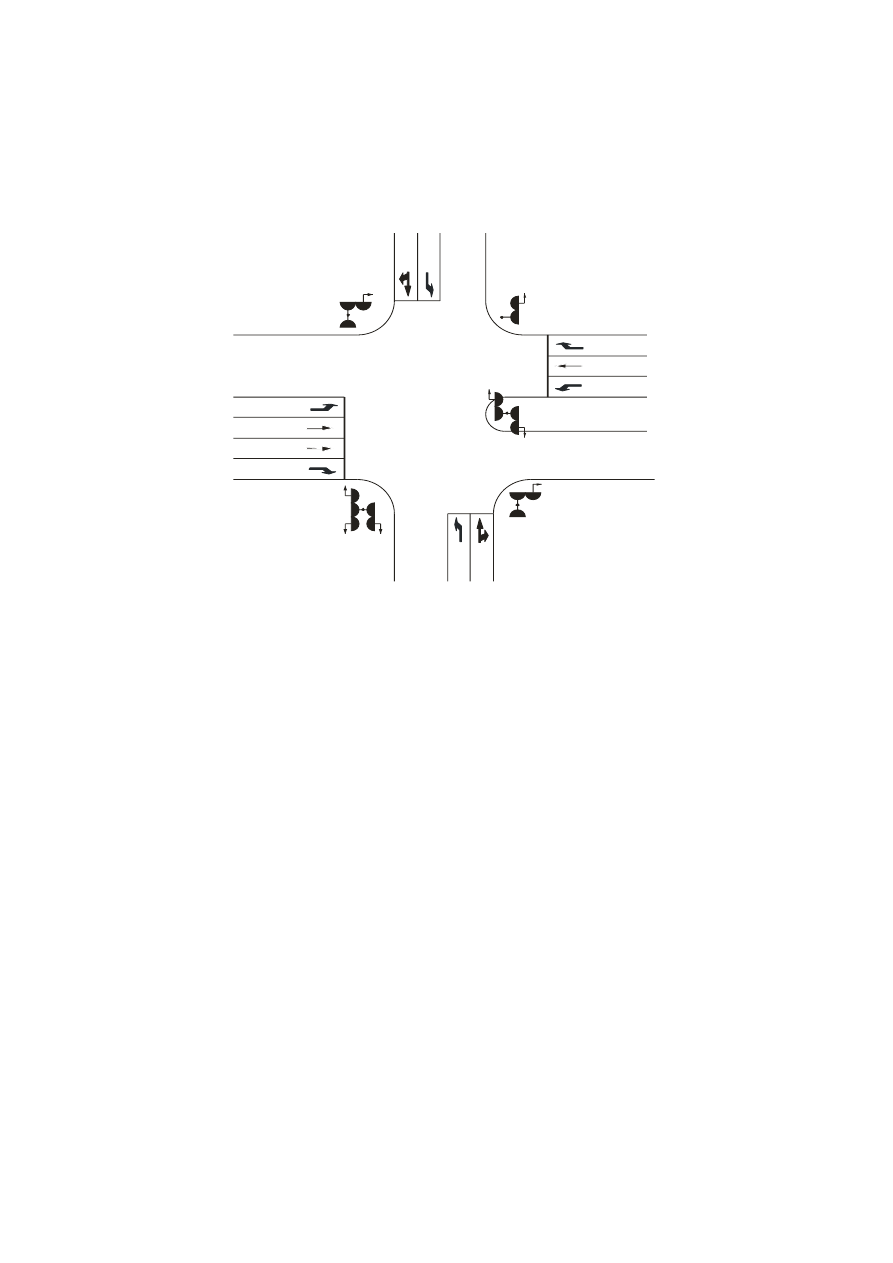

Рисунок 3 - Пример расположения в плане транспортных светофоров


8  Порядок установки светофоров



8.1  ГОСТ    Р  52289-2004    определяет  порядок  установки  светофоров  на

автомобильных  дорогах  (рис.3).  На  рисунках  4а  и  4б  представлены  типы
транспортных  и  пешеходных  светофоров  в  соответствии  с  классификаций  по
ГОСТ Р 52282-2004.

8.2  Светофоры  рекомендуется  располагать,  чтобы  обеспечивалась

наилучшая видимость их сигналов участникам дорожного движения. Таким же
образом  рекомендуется  устанавливать  светофоры-дублеры  и  светофоры-
повторители.

8.3  При  установке  транспортных  светофоров  (кроме  Т.3  любых

исполнений,  Т.9,  П1  и  П2)  рекомендованная  видимость  их  сигналов  должна
обеспечиваться  с  расстояния  не  менее  100  м  с  любой  полосы  движения,  на
которую  распространяется  их  действие.  Если  данное  условие  выполнить
невозможно,  то  рекомендуется  установка    знака  1.8  «Светофорное
регулирование».

8.4  Рекомендуется,  чтобы  сигналы  дополнительной  секции  светофоров

Т.1п,  Т.1л,  Т.1пл  и  сигнал  светофора  Т.9  распознавались  на  расстоянии  не
менее
50 м.






background image

ОДМ 218.6.003-2011

III

14







Рисунок 4 а - Типы и исполнение транспортных светофоров

Т.4

Т.4.ж


background image

ОДМ 218.6.003-2011















Рисунок 4 б - Типы и исполнение  транспортных и пешеходных светофоров



Для улучшения видимости дополнительной секции светофоры Т.1.п, Т.1.л,

Т.1.пл  оборудуют  экранами  белого  цвета  прямоугольной  формы  с
закругленными  углами,    выступающими  за  габариты  светофора  на  120  мм.
Допускается форма экрана, повторяющая контуры светофора.

8.5  Светофоры  П.1,  П.2    рекомендуется  устанавливать  на  обочинах  и

тротуарах  с  обеих  сторон  проезжей  части,    а  при  наличии  разделительной
полосы или приподнятого островка безопасности  — и на них, если число полос
движения в одном направлении более двух.

Рекомендуется  при  установке  пешеходных  светофоров,  чтобы  была

обеспечена  видимость  их  сигналов  пешеходами  с  противоположной  стороны
проезжей части дороги.

Пешеходными  светофорами  рекомендуется  оборудовать  все  пешеходные

переходы, расположенные на регулируемом пересечении автомобильных дорог.
