СОДЕРЖАНИЕ
Структура та зміст методичних матеріалів
Іі. Тематичний план дисципліни
Ііі. Зміст навчальної дисципліни
Тема 1. Категорійно-понятійний апарат з безпеки життєдіяльності.
Тема 3. Техногенні небезпеки та їх реалізації.
Іv. Плани семінарських (практичних) занять Заняття № 1 Теми 1 - 3. Семінар-прес-конференція на тему:
Тема 2. Практичне заняття на тему:
Тема 2, 3. Практичне заняття на тему:
Тема 3. Практичне заняття на тему:
Тема 3. Практичне заняття 4 на тему:
Тема 4. Семінар – круглий стіл на тему:
Тема 5. Практичне заняття на тему:
Тема 6. Семінар-прес-конференція на тему:
V. Приклади типових індивідуальних завдань та порядок їх розвязання завдання 1
Виявлення та оцінка інженерної обстановки при зруйнуванні пожежа та вибухонебезпечних об'єктів
Іі. Виявлення та оцінка пожежа вибухонебезпечної обстановки на об’єкті господарювання.
VI.Карта самостійної роботи студента
Для студентів всіх напрямів підготовки та спеціалізацій
Карта самостійної роботи студента
Для студентів всіх напрямів підготовки та спеціалізацій
VII. Порядок поточного й підсумкового оцінювання знань студентів з дисципліни
7.2.Оцінювання результатів поточного контролю. Об’єкти поточного контролю
7.3.Оцінювання активності роботи студента протягом семестру
VIII. Особливості поточного контролю знань студентів заочної форми навчання
2. Практична частина заняття.

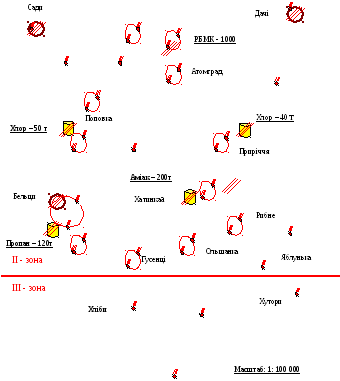

В наслідок стихійного лиха територія, що показана на схемі, опинилася в осередку ураження землетрусом. Підрозділи підприємства „Купон” знаходяться (можуть опинитися) в зоні _______________ зруйнувань.
Попередній аналіз обстановки в цій зоні може характеризуватися так: житлові будинки __________________________________________________,
(Охарактеризувати ступінь зруйнування будинків)
_______________ мережі водо-, газо-, електро- постачання. До ____відсотків людей в будинках та будівлях отримали ураження ______________________
(Вказати ступінь ураження людей)
Зруйновано (можливо зруйнування): __________________________________________________________________
(Охарактеризувати ступінь зруйнування дорожніх споруд, гребель та дамб, цехів та ємностей з
__________________________________________________________________
пожежа вибухонебезпечними та сильнодіючими отруйними речовинами, ядерного реактору АЕС)
В наслідок цього у навколишнє середовище потрапили (можуть потрапити)________________________________________________________
(Визначити, що потрапило (може потрапити) у навколишнє середовище)
Існує (не існує) загроза виникнення пожеж, утворення __________________________________________________________________
(Визначити, які фактори ураження утворилися (можуть утворитися)
На південь від населених пунктів Гусенці та Яблунька штучні споруди та природні утворення отримали зруйнування __________________________________________________________________
(Визначити якої ступені)
У житлових будинків залишилися не зруйнованими __________________________________________________________________
(Які елементи)
Існує (не існує) загроза виникнення _______________________ пожеж.
(Категорія пожеж)
Підземні комунікації водо, газо, електропостачання __________________________________________________________________
(Визначити ступінь ураження)
Дорожні споруди _____________________________________________
(Визначити можливість експлуатації дорожніх споруд)
Наведене свідчить про те, що на південь від населених пунктів Гусенці та Яблунька утворилася ____________ зона осередку ураження землетрусом.
(Ступінь небезпеки зони)
Висновки та пропозиції:
О ___________ годині ___________ хвилин „___”__________ на території району: населені пункти Бельци, Сади, Дачі, Яблунька; утворився осередок ураження землетрусом.
Смуга поділу осередку на ______________________________________
(Категорія зони)
зони проходить через ______________________________________________.
(Визначити через які населені пункти проходить межа між зонами осередку)
Об’єкти підприємництва знаходяться у спорудах, що зруйновані на ____________%.
Мешканці населених пунктів Бельци, Сади і Дачі, що знаходилися у багатоповерхових будинках, отримали ураження __________________________________________________________________
(Вказати ступінь ураження)
Персонал підприємства ________________________________________
(Вказати ступінь працездатності персоналу)
Внаслідок зруйнування потенційно небезпечних об’єктів у підрозділах фірми може утворитися _____________________________________________
(Визначити, яка може утворитися обстановка)
__________________________________________________________________
З метою виявлення та оцінки обстановки в підрозділах підприємства здійснити:
__________________________________________________________________
(Які заходи здійснити)
__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
2. За даними виявлення та оцінки обстановки (прогнозуванням та розвідкою) пропоную:______________________________________________
(Що зробити для подальших раціональних дій персоналу.)
__________________________________________________________________
____________________________________________________________________________________________________________________________________
Студент __________курсу, ___________ навчальної групи
__________________________________________________
(Підпис, прізвище та ініціали)
Додаток 2.1.1
Додаток 2.1.4
Позначки ступені зруйнування об’єктів
Сильні зруйнування Зруйнування середнього ступеня Слабкі зруйнування
Вогняний шторм Суцільні пожежі Окремі пожежі
Додаток 2.1.3

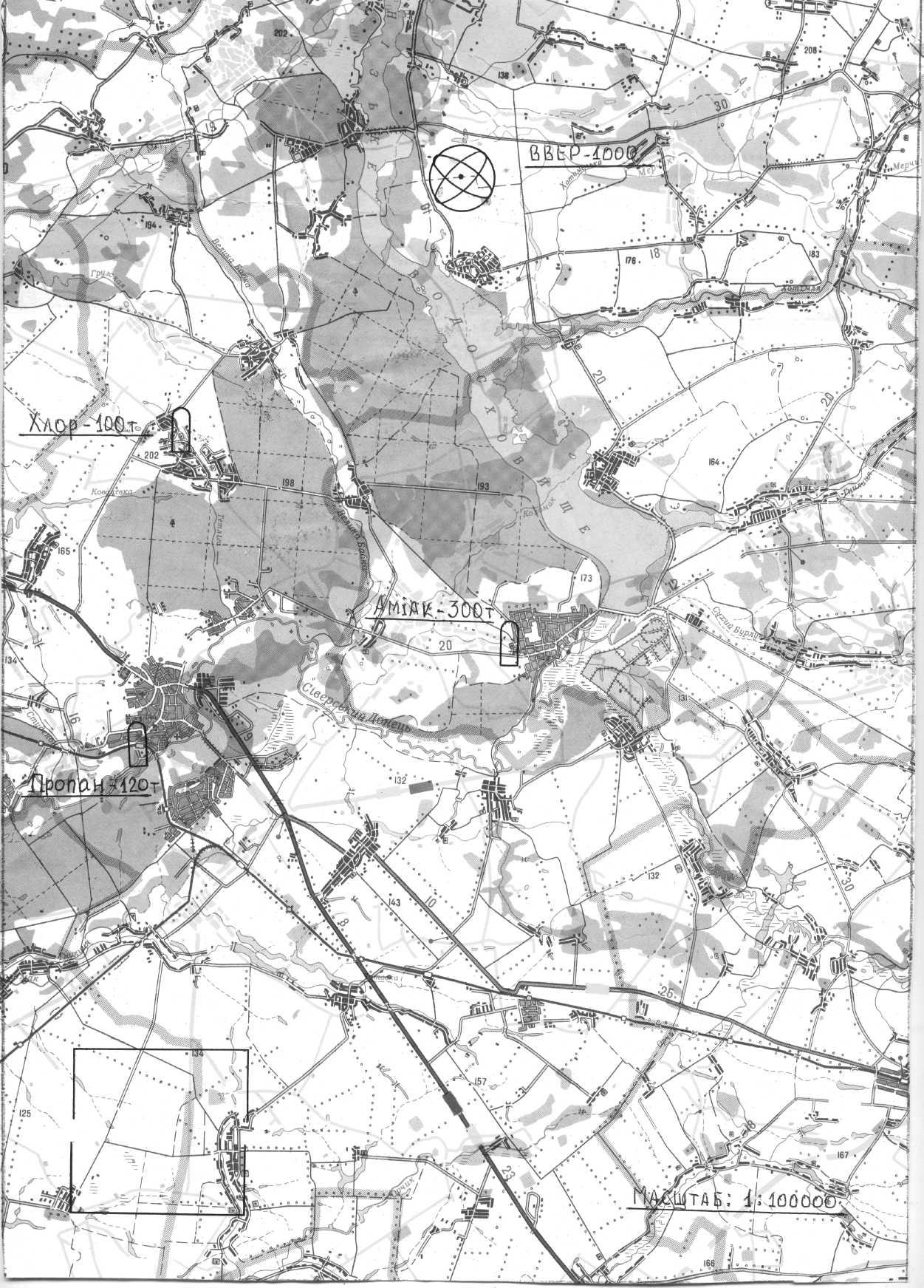

Увідна про виникнення землетрусу в регіоні,
частина якого відображена на схемі (додаток 2.1.2)
В районі населеного пункту N, що розташований на відстані 25 км на північ від АЕС, прилади індикації сейсмічної активності виявили у земній корі на глибині 35 км поштовх силою у _______ балів за 12-ти бальною шкалою. Одночасно сейсмографи населених пунктів ГУСЕНЦІ і ЯБЛУНЬКА зафіксували землетрус силою у _______ балів за тією ж шкалою.
Виявити та оцінити обстановку у підрозділах підприємства „Купон”, що розташовані в населених пунктів БЕЛЬЦИ, САДИ та ДАЧІ (додаток 2).
Запропонувати режими життя та діяльності персоналу визначених об’єктів.
Об’єкти небезпеки − приміщення, що орендують підрозділи фірми: в населеному пункті БЕЛЬЦИ на _____ поверсі________________ поверхового
(Якої кількості поверхів)
____________________будинку; в населеному пункті САДИ на
(Якого типу будинок)
______поверсі ________________ поверхового ________________будинку;
(Якої кількості поверхів) (Якого типу будинок)
в населеному пункті ДАЧІ на ______ поверсі ___________________________
(Якої кількості поверхів)
поверхового ________________________ будинку.
(Якого типу будинок)
Пора року − _______________, час доби − _____ годин _____ хвилин. Метеоумови: напрям вітру − _____ градусів, швидкість вітру на висоті 1 м − __________м/с, швидкість вітру на висоті 10 м − __________м/с, температура повітря на висоті 0,5 м − ________0С, температура повітря на висоті 2,0 м − ________0С, температура ґрунту − ________0С, хмарність − _____________ бали (балів).
Визначити ризик загибелі людини вдома протягом року при землетрусі якщо вона мешкає в населеному пункті _________ і знаходиться в помешканні 1/3 часу доби.
Вихідні дані:
причина загибелі – дія факторів ураження землетрусу;
глибина гіпоцентру землетрусу – Н, км;
максимальна амплітуда коливання сейсмографа на відстані 100 км від епіцентру землетрусу – Zm, мкм;
відстань від населеного пункту до епіцентру землетрусу – R, км;
будинок, де мешкає людина, багатоповерховий цегляний, збудований без урахування сейсмічної стійкості;
населений пункт знаходиться в районі, який підлягає впливу сейсмічних хвиль визначеної інтенсивності один раз у 100 років.
Варіанти завдання – дивись табл. 6.2.1.
Таблиця 6.2.1
Варіанти завдання та значення параметрів H, Zm, R.
Варіанти завдання |
1,1 |
1,2 |
1,3 |
1,4 |
1,5 |
1,6 |
1,7 |
H,км |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
Zm, мкм |
105 |
106 |
106 |
106 |
107 |
108 |
109 |
R, км |
200 |
10 |
5 |
0 |
10 |
10 |
10 |
Порядок розв’язання завдання:
визначається магнітуда землетрусу М:
М = lg Zm = lg 105 = 5.
розраховується інтенсивність землетрусу – J:
,
де К1 = 3,0; К2 = 1,5; К3 = 3,5.
J = 3+1,5*5+3,5*lg= 2,42.
3) визначається ступінь зруйнування будинку та відсоток безповоротних втрат мешканців будинку (див. табл. 6.2.1.1; 6.2.1.3 та 6.2.1.5):
ступінь зруйнування будинку – зруйнування відсутні;
безповоротні втрати мешканців будинку – 0%.
4) оцінюється ризик загибелі людини при землетрусі визначеної інтенсивності:
,
де Q(Δt) – частота подій у рік;
w – ймовірність загибелі людини від однієї події.
Тоді маємо:
.
Висновок:
Ризик загибелі людини вдома при землетрусі визначеної інтенсивності на протязі року можна вважати відсутнім.
Додаток до завдання 1
Таблиця 6.2.1.1
Ознаки та характер дії землетрусів певної інтенсивності
за 12-бальною шкалою Меркаллі (MSK-64)
Бали |
Ознаки та характер прояви землетрусу |
I |
Фіксуються лише сейсмічними приладами |
II |
Відчувається окремими людьми, що знаходяться в повному спокої |
III |
Відчувається не значною кількістю населення |
IV |
Легке деренчання і коливання предметів, посуду і шибок |
V |
Загальний струс будівель, коливання меблів, утворення тріщин у шибках і штукатурці |
VI |
Падіння посуду і інших предметів із шаф, утворення тріщин у стиках стін і стелі |
VII |
Тріщини в стінах кам'яних будинків, антисейсмічні і дерев'яні споруди залишаються неушкодженими |
VIII |
Тріщини у ґрунті, зсув або перекидання пам'ятників, сильне ушкодження будинків, зруйнування гідротехнічних та дорожніх споруд |
IX |
Сильне зруйнування кам'яних будинків, перекоси дерев'яних споруд, зруйнування гідротехнічних та дорожніх споруд |
X |
Тріщини у ґрунті, іноді до метра завширшки, обвали схилів ярів, зруйнування кам'яних споруд, викривлення залізничних рейок, сильне зруйнування гідротехнічних та дорожніх споруд |
XI |
Більш широкі тріщини в поверхневих шарах землі, чисельні обвали, кам'яні будинки повністю руйнуються, випинання залізничних рейок, повне зруйнування гідротехнічних та дорожніх споруд |
XII |
Великі зміни ландшафту, чисельні тріщини, обвали, виникнення водоспадів, дамб на гірських річках, зміна їх перебігу, жодна споруда не витримує руйнівної дії землетрусу |
Таблиця 6.2.1.2
Співвідношення між шкалами Ріхтера і MSK-64
Магнітуда по Ріхтеру |
4,0-4,9 |
5,0-5,9 |
6,0-6,9 |
7,0-7,9 |
8,0-8,9 |
Інтенсивність за шкалою MSK-64 |
IV-V |
VI-VII |
VIII-IX |
IX-X |
XI-XII |
Таблиця 6.2.1.3
Ступінь зруйнувань будівель і споруд при землетрусі
№ з/п |
Характеристика будівель і споруд |
Ступінь зруйнування, бали |
|||
низька |
середня |
сильна |
повне зруйнування |
||
1 |
Масивні промислові будівлі з металевим каркасом і обладнанням краном вантажопідйомністю 25-50 т |
VII-VIII |
VII-IX |
IX-X |
X-XII |
2 |
Будівлі з легким металевим каркасом і без каркасної конструкції |
VI-VII |
VII-VIII |
VIII-IX |
IX-XII |
3 |
Промислові будівлі з металевим каркасом і суцільним крихким заповненням стін і даху |
VI-VII |
VII-VIII |
VIII-IX |
IX-XI |
4 |
Будівлі із збірного залізобетону |
VI-VII |
VII-VIII |
- |
VIII-XI |
5 |
Цегляні без каркасні виробничі і допоміжні одно і багатоповерхові будівлі з перекриттям (покриттям) із залізобетонних збірних елементів |
VI-VII |
VII-VIII |
VIII-IX |
IX-XI |
6 |
Адміністративні багатоповерхові будівлі з металевим або залізобетонним каркасом |
VII-VIII |
VIII-IX |
IX-X |
X-XI |
7 |
Цегляні малоповерхові будівлі (один-два поверхи) |
VI |
VI-VII |
VII-VIII |
VIII-IX |
8 |
Цегляні багатоповерхові будівлі (три і більше поверхів) |
VI |
VI-VII |
VII-VIII |
VIII-IX |
9 |
Складські цегляні будівлі |
V-VI |
VI-VIII |
VIII-IX |
IX-X |
10 |
Трубопроводи на металевих або залізобетонних естакадах |
VII-VIII |
VIII-IX |
IX-X |
- |
