ОДМ 218.6.003-2011



41



А.1.4  Расчет проектируемых длин кабелей

1.



От контроллера в колонку:

L

проект

=2+1,03*L

чертѐж

+n+2,5

                                                        (

А.4)



2.



От контроллера в консоль:

L

проект

=2+1,03*L

чертѐж

+n+3

                                                           (

А

.

5)



3.



От коробки в контроллер (шкаф):

L

проект

=5+1,03*L

чертѐж

+n+2

                                                           (

А

.

6)



4.



От ВПУ в контроллер:

L

проект

=2+1,03*L

чертѐж

+n+2

                                                            (

А

.

7)



5.



От ТВП в контроллер:

L

проект

=2+1,03*L

чертѐж

+n+2,5

                                                         (

А

.

8)





где n – количество колодцев проходимых кабелем.

Длину  кабеля  рекомендуется  округлять  до  ближайшего  целого  числа  в

метрах.



А.1.5    Расчѐт  проектируемых  длин  кабелей  для  подключения

оборудования (зарядки)

В  таблице  А.1.2  дан  пример  расчѐта  проектируемых  длин  кабелей  для

подключения  оборудования    светофорного  объекта,  приведенного  на  рисунке
А.1.2.





Рисунок  А.1  -  Пример  устройства  светофорного  объекта    и  расположения  кабелей  для
подключения его оборудования




background image

ОДМ 218.6.003-2011



42



    Таблица А.1.2 - Кабельное  расписание



№№

кабеля

Откуда идет

Куда

поступает

Марка

кабеля

Длина

(м)

Примеч.

1.



  Ввод

Коробка с
авт. выкл.

ВВГ3х2,5

20

по ст. зд.

2.





Коробка с
авт. выкл.

Контроллер  ВВГ3х2,5

40

5 м в мет тр
110  в а/ц тр

3.



  ВПУ-4

Контроллер

ТПП
10х2х0,5

В а/ц трубе

4.



  Колонка А

Контроллер  КВВГ10х1

30

В а/ц трубе

5.



  Колонка Б

Контроллер  КВВГ14х1

45

В а/ц трубе

6.



  Консоль В

Колонка Г

КВВГ10х1

20

В а/ц трубе

7.



  Колонка Г

Контроллер  КВВГ14х1

55

В а/ц трубе

8.



  Колонка Д

Контроллер  КВВГ10х1

45

В а/ц трубе

9.



  Консоль Е

Колонка Ж  КВВГ10х1

25

В а/ц трубе

10.



  Колонка Ж

Контроллер  КВВГ14х1

80

В а/ц трубе

11.



  Колонка З

Контроллер  КВВГ10х1

10

В а/ц трубе

12.





Зарядка светофоров

КВВГ4х0,75

33


































background image

ОДМ 218.6.003-2011



43



Приложение Б



Примеры расчета светофорной сигнализации



Б.1 Пример расчета светофорной сигнализации


Расчет  режима  работы  светофорной  сигнализации  приведен  для

локального транспортного пересечения автомобильных дорог, шириной 23 и 15
м.  Пересечение  автомобильных  дорог  в  одном  уровне  расположено  на
горизонтальном  участке  дороги,  условия  движения  средние.  В  потоке
преобладают легковые автомобили.

Картограмма  транспортных  и  пешеходных  потоков  приведена  на

рисунке Б.1.



700

450

9

4

8

7

7

11

7

4

7

7

6

0

4

9

8

2

0

0

5

0

0

24

468

70

81

409

58

16

13

498

409

117

47

468

94

5

8

7

6

0

7

0

8

1

8

7

7

2

4

12

11

10

15

14

7

8

9

4

5

6

1

2

3

700

450





Рисунок  Б.1 - Картограмма интенсивностей (ед/ч, чел/ч)




background image

ОДМ 218.6.003-2011



44

Пропуск  транспортных  средств  будет  осуществляться  в  3  фазы

(рис. Б.2).

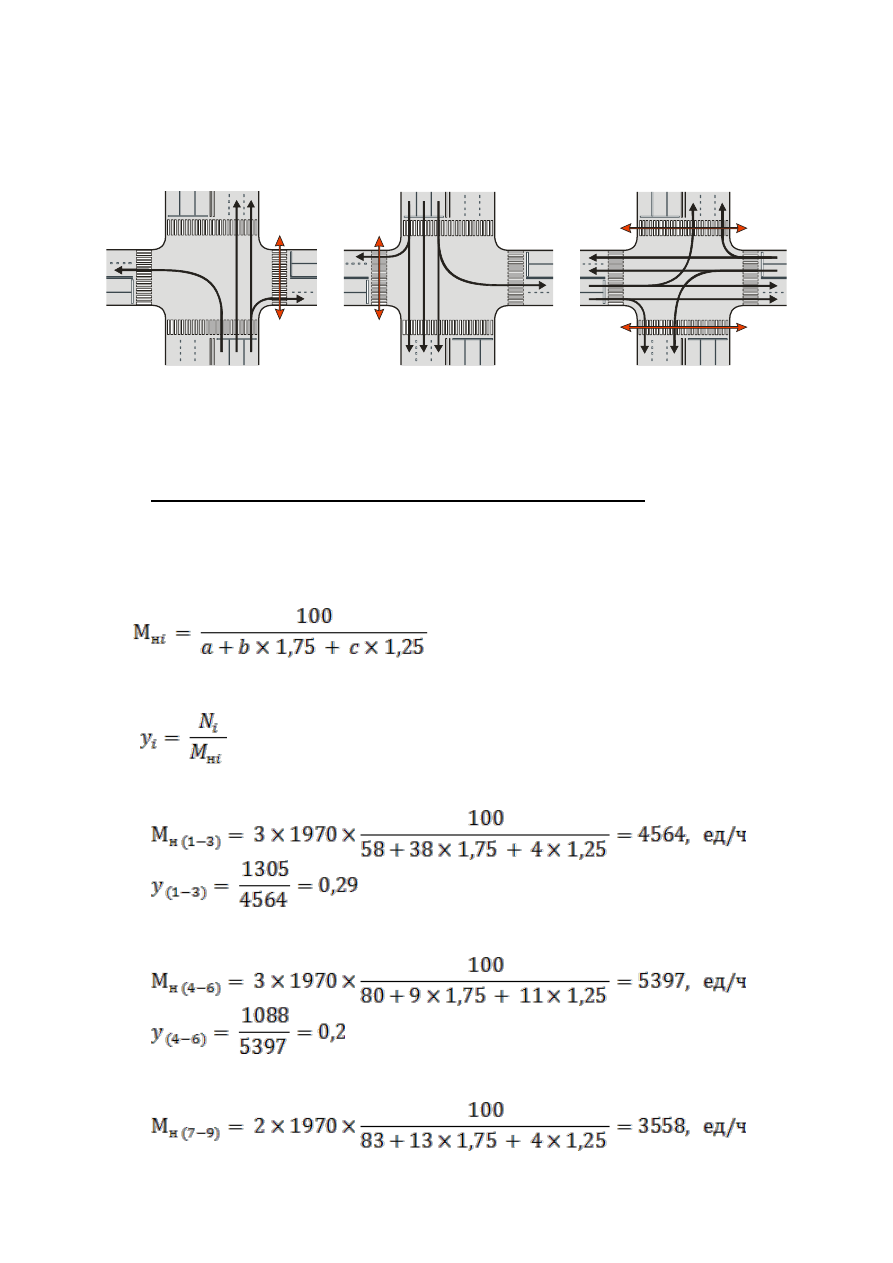

Рисунок  Б.2 - Пофазный разъезд транспортных и пешеходных

потоков






Расчет потока насыщения и фазовых коэффициентов


Так как в I, II и III – ей фазах прямолинейные и поворачивающие потоки

пропускают  одновременно  и  последние  составляют  более  10%,  то  потоки
насыщения для данных фаз корректируют.


                                                       (Б.1)






Фазовые коэффициенты рассчитываются по формуле:





I – ая фаза






II – ая фаза






III – ая фаза



                (Б.2)

I фаза

III фаза

II фаза


background image

ОДМ 218.6.003-2011



45













Определение промежуточных тактов


Промежуточные такты рассчитаны по формуле:




Для всех фаз регулирования расчетная скорость - 50 км/ч.
















Промежуточный  такт,  необходимый  для  движения  пешеходов,

рассчитывается по формуле:






Расчетная скорость пешеходов принимается равной 1,3.









Сравнивая время, необходимое для транспортного потока и пешеходного,

выбираем наибольшее, следовательно:

                (Б.4)

                (Б.3)
