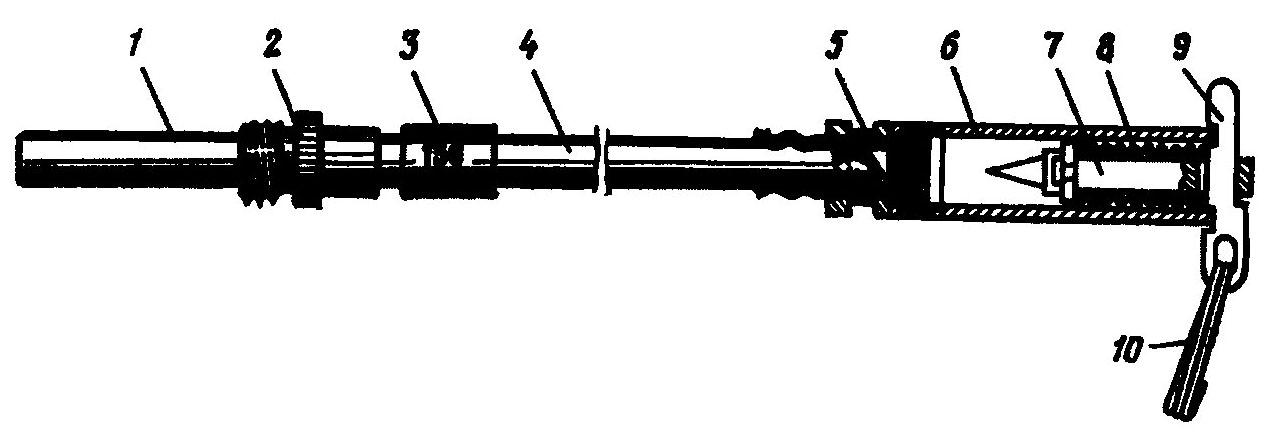

1 -
капсюль-детонатор № 8-А; 2 - втулка; 3 -
алюминиевая муфточка с числом,
указывающим время замедления в
секундах; 4 - огнепроводный шнур; 5 -
воспламенительный узел; 6
- корпус; 7 -
ударник; 8 - пружина; 9 - чека; 10 - кольцо |
Таблица 3
Характеристики зажигательных трубок
Характеристики |
Наименование трубок |
||
|
ЗТП-50 |
ЗТП-150 |
ЗТП-300 |
Время замедления взрыва, сек: |
|
|
|
на воздухе |
50 |
150 |
360 |
в воде на глубине 5 м |
40 |
100 |
300 |
Длина, см |
55 |
150 |
100 |
Вес, г |
50 |
75 |
65 |
Цвет огнепроводного шнура |
Серовато-белый |
Серовато-белый |
Голубой |
На огнепроводном шнуре зажигательной трубки укреплена алюминиевая муфточка, на которой имеются цифры, указывающие время замедления в секундах (50, 150, 300).
ЗТП заводского изготовления, будучи воспламененными на воздухе, надежно горят и в воде на глубинах до 5 м. Трубки с механическим воспламенителем допускают воспламенение их в воде на тех же глубинах.
К местам производства взрывных работ зажигательные трубки должны доставляться в заводской упаковке или в сумках взрывника. Обращение с зажигательными трубками должно быть таким же осторожным, как обращение с капсюлями-детонаторами. Вставлять зажигательные трубки в заряды ВВ можно только после закрепления зарядов на разрушаемых объектах. Закреплять зажигательные трубки в зарядах путем заклинивания запрещается.
Детонирующий шнур предназначается для осуществления одновременного взрыва нескольких зарядов, а также для бескапсюльного взрывания зарядов ВВ, заложенных в труднодоступных местах.
Детонирующий шнур состоит из сердцевины бризантного ВВ (тэн) с двумя направляющими нитями и ряда внутренних и внешних оплеток, покрытых влагоизолирующей оболочкой. В зависимости от вида влагоизолирующей оболочки детонирующий шнур, которым снабжаются войска, подразделяются на марки ДШ-Б и ДШ-В.
Оболочка шнура марки ДШ-В является более водонепроницаемой и выполнена из пластиката красного цвета. Диаметр детонирующего шнура равен 5 - 6 мм. Детонирующий шнур взрывается со скоростью не менее 6500 метров в секунду. Его следует оберегать от механических повреждений, а также от действия влаги и огня. От огня детонирующий шнур может загореться и медленно гореть, при простреле пулей он может взорваться.
Детонирующий шнур отрезками длиной 50 или 100 м хранится свернутым в бухты с покрытыми мастикой концами в сухих прохладных помещениях.
Электрический способ взрывания применяется для одновременного взрыва нескольких зарядов или для производства взрыва в точно установленное время.
Для взрыва зарядов электрическим способом необходимы: электродетонаторы; провода; источники тока; проверочные и измерительные приборы.
Электродетонатор ЭДП (рис. 16, а) состоит из капсюля-детонатора № 8-А и электровоспламенителя, собранных в общей гильзе.

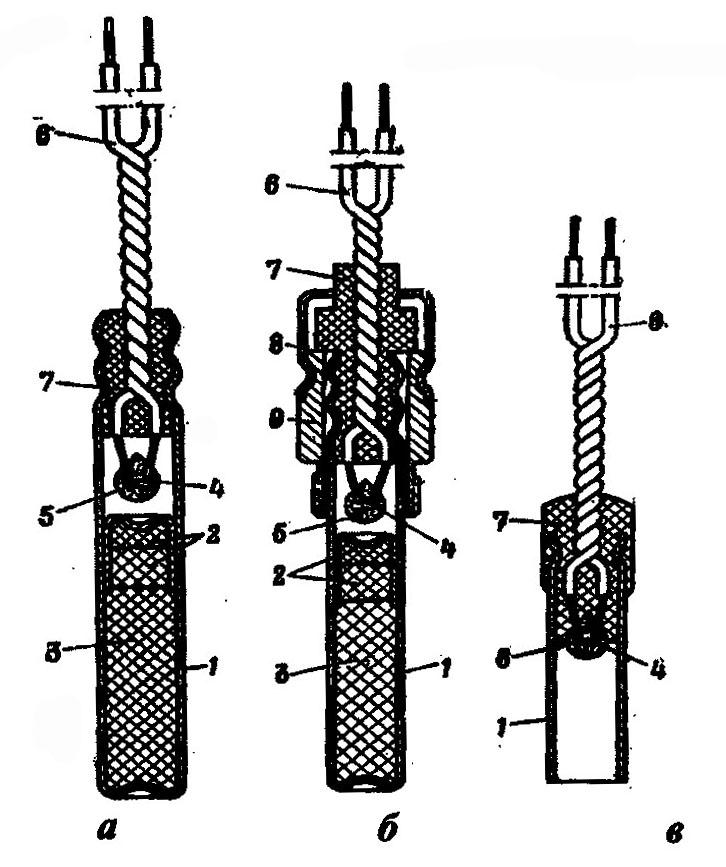

а - ЭДП; б - ЭДП-р; в - электровоспламенитель; 1 - гильза; 2 - заряд инициирующего ВВ; 3 - заряд ВВ повышенной мощности; 4 - платино-иридиевый мостик; 5 - воспламенительный состав; 6 - провода; 7 - пластикатовая пробка; 8 - крышка; 9 – ниппель с резьбой |
Войска снабжаются также электродетонаторами ЭДП-р (рис. 16, б), отличающимися от электродетонаторов ЭДП только наличием муфты с резьбой, посредством которой они сочленяются с зарядами и шашками, имеющими запальные гнезда с резьбой. Электродетонаторы ЭДП и ЭДП-р предназначаются для взрывания зарядов, как в воздухе, так и под водой. Электродетонаторы обоих указанных типов изготовляются с плати но-иридиевым и мостиками. Они имеют следующие характеристики: сопротивление в холодном состоянии - от 0,9 до 1,5 Ом; расчетное сопротивление в нагретом состоянии (при взрыве) вместе с выводными проводами длиной 1 м - 2,5 Ом; минимальный воспламеняющий ток - 0,4 а (ампера); минимальный расчетный ток для взрывания одиночного электродетонатора - 0,5 а при постоянном и 1 а при переменном токе; безопасный ток-0,18 а. |
Для взрывания последовательно соединенных электродетонаторов расчетный ток принимается равным 1,0 а при постоянном токе и 1,5 при переменном.
Сопротивление электродетонаторов измеряется при помощи линейных мостов, а целость мостика электродетонатора (наличие проводимости) перед присоединением его к сети проверяют, как правило, малым омметром.
При проверке, в целях защиты проверяющих лиц от поражения осколками гильз, электродетонаторы необходимо помещать за щитами из досок, за стальными листами, за грунтовыми валиками, под дерниной или в грунте на глубине 5 -10 см; при открытом расположении проверяемых электродетонаторов удаление их от проверяющих лиц должно быть не менее 30 м.
Основным проводом, применяемым при производстве взрывных работ, служит саперный провод с изолированной медной жилой.
Применяются следующие типы саперного провода: одножильный - СПП-1; двухжильный - СПП-2.
Взрыв зарядов ВВ электрическим способом производится, как правило, с использованием конденсаторных подрывных машинок КПМ-1А и КПМ-3 или подрывной машинкой ПМ-4.
Электровзрывной сетью называется сеть проводов с присоединенными к ним электродетонаторами. Провода, идущие от источника тока к месту расположения зарядов, называются магистральными. Провода, расположенные между зарядами и соединяющие электродетонаторы между собой, называются участковыми. В электровзрывных сетях (ЭВС) применяются следующие соединения электродетонаторов: последовательное; параллельно-пучковое; смешанное.
ИНЖЕНЕРНЫЕ ЗАГРАЖДЕНИЯ
Инженерные заграждения устраиваются в целях нанесения противнику потерь, задержки его продвижения, создания благоприятных условий своим войскам для поражения противника всеми огневыми средствами.
Основой инженерных заграждения являются минно-взрывные заграждения (МВЗ), которые устанавливаются в виде минных полей, групп мин и отдельных мин. По своему предназначению они подразделяются на ПП, ПТ, и смешанные. МВЗ могут быть управляемыми и неуправляемыми. Они применяются во всех видах боевых действий.
МП применяются как отдельный вид минно-взрывных заграждений, так и в сочетании с другими видами минно-взрывных, невзрывных и других заграждений.
Управляемые МП после их установки могут содержаться в боевом или безопасном состоянии и переводятся из одного состояния в другое по проводам или по радио.
К неуправляемым относятся МП, которые после их установки в боевое состояние не могут быть переведены в безопасное состояние.
Инженерные мины - это инженерные боеприпасы, предназначенные для устройства минно-взрывных заграждений с целью поражения живой силы, боевой и транспортной техники противника, разрушения дорог и различных сооружений. Инженерные мины включают в себя противотанковые, противопехотные, противодесантные, противотранспортные, объектные, сигнальные и мины-ловушки. Инженерные мины представляют собой заряды ВВ, конструктивно объединенные со средствами их взрывания - минными взрывателями.
Противотанковые мины (ПТМ) предназначены для минирования местности в целях поражения танков и другой бронированной техники. Противотанковые мины срабатывают при воздействии на них танков, самоходных установок, бронетранспортеров, других боевых или транспортных машин и выводят их из строя. Противотанковые мины подразделяются на противогусеничные, противоднищевые, противобортовые, противокрышевые. Противогусеничные мины взрываются при наезде на них гусеницей (колесом) и обеспечивают разрушение гусениц (колес). Противоднищевые мины взрываются под всей проекцией танка или другой подвижной техники и обеспечивают пробитие днища, поражение экипажа, повреждение узлов и агрегатов цели или разрушение элементов ходовой части. Противобортовые мины взрываются при вхождении танков и другой подвижной техники в зону срабатывания взрывателя мины и обеспечивают пробитие бортовой брони, поражение экипажа, повреждение узлов и агрегатов цели.
К минам серии ТМ-62 относятся: ТМ-62М, ТМ-62ПЗ, ТМ-62Т, ТМ-62П2, ТМ-62П, ТМ-62Д, ТМ-62Б. Их основные характеристики приведены в табл. 1.
В зависимости от наличия взрывателей и применяемых средств механизации минирования мины серии ТМ-62 могут снаряжаться взрывателями МВЧ-62, МВЗ-62, МВП-62М, МВШ-62, МВ-62, МВД-62, МВН-80. Однако рекомендуется применять:
-
мину ТМ-62М - с взрывателями МВЧ-62, МВЗ-62, МВШ-62, МВД-62;
-
мины ТМ-62ПЗ, ТМ-62П2 и ТМ-62Т - с взрывателями МВП-62, и МВП-62М, обеспечивающими необнаруживаемость индукционными миноискателями и установку средствами механизации минирования;
-
мины ТМ-62П, ТМ-62Д и ТМ-62Б - с взрывателями МВП-62М и МВП-62 или МВ-62, также обеспечивающими необнаруживаемость индукционными миноискателями.

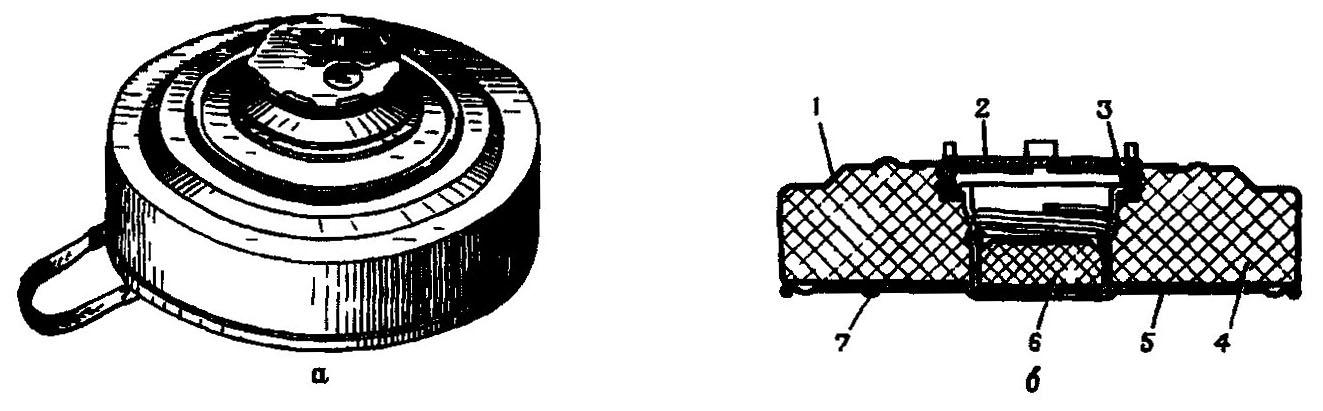

а - общий вид мины с МВЧ-62 в транспортном положении; б – разрез мины с пробкой; 1 - корпус; 2 - пробка; 3 - прокладка; 4 - заряд; 5 – дно; 6 - дополнительный детонатор; 7 - проушина для крепления ручки
|
Установка мин серии ТМ-62 в неизвлекаемое положение производится с применением мины-ловушки МС-3.
Мины серии ТМ-62 неокончательно снаряженные представляют собой заряд ВВ, заключенный в корпус, в оболочку или без корпуса, с унифицированным очком под взрыватель. При хранении очко закрывается пластмассовой или полиэтиленовой пробкой.

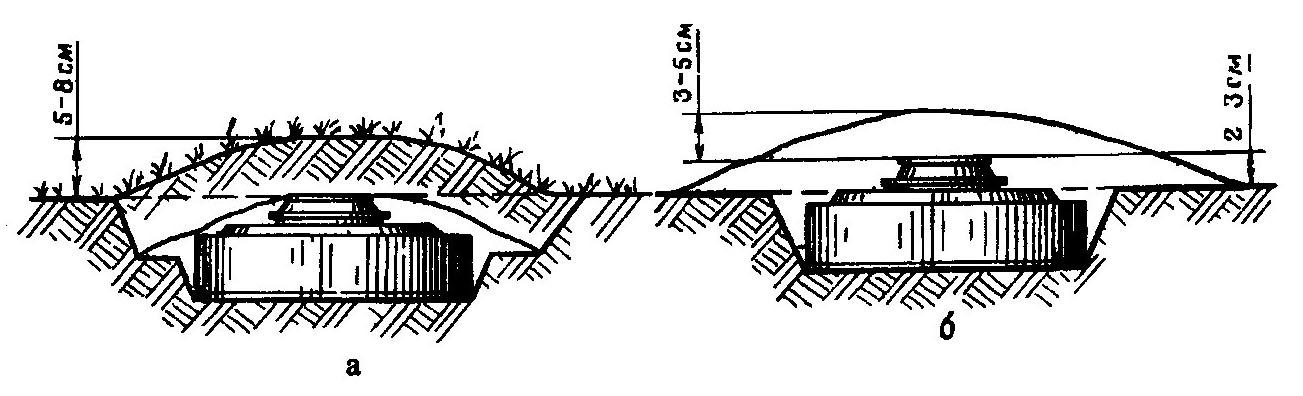

Рис. 18. Установка мин серии ТМ-62 с взрывателями МВЧ-62, МВЗ-62, МВП-62М, МВП-62 или МВ-62:
а - грунт средней
твердости и в рыхлый грунт; б - в твердый
грунт |
Обезвреживание мины
Для обезвреживания мины с взрывателем МВЧ-62, МВЗ-62, МВП-62М, МВП-62, МВ-62 или МВД-62 необходимо:
снять с мины маскировочный слой;
перевести взрыватель из боевого положения в транспортное;
снять мину с места установки, очистить ее от грунта и осмотреть на предмет выявления повреждений;
уложить исправные мины в упаковку (контейнер ПМЗ-4, заградитель ГМЗ).
Для перевода взрывателя МВЧ-62 из боевого в транспортное положение необходимо:
снять резиновый колпачок, закрывающий переводной кран;
вставить в гнездо ключ и повернуть переводной кран по ходу часовой стрелки на оборота, три этом кнопка пускателя должна подняться вверх (в момент подъема кнопки слышен щелчок);
повернуть ключ в исходное положение (против хода часовой стрелки) и вынуть его из гнезда;
надеть резиновый колпачок;
надеть на кнопку пускателя предохранительную чеку и запереть ее защелкой.
Для перевода взрывателя МВЗ-62 из боевого в транспортное положение необходимо:
вывинтить взрыватель из мины с помощью ключа;
вывинтить из взрывателя с помощью двух ключей заглушку (при этом взрыватель ставится вверх заглушкой выступами щитка между штифтами одного ключа, а другим ключом (вырезом на ручке) производится вывинчивание заглушки);
взять взрыватель в левую руку щитком вниз храповиком заводной оси от себя, а правой рукой надеть заводной ключ на храповик заводной оси;
повернуть ключ по ходу часовой стрелки на половину оборота так, чтобы зуб поворотного сектора вышел из зацепления с выступом поворотной скобы;
большим пальцем левой руки повернуть ударный механизм в горизонтальное положение и удерживая его в горизонтальном положении, указательным пальцем правой руки резко повернуть защелку и подвести ее под поворотную скобу (при повороте защелки кнопка пускателя поднимается и должен быть слышен щелчок, штифт пускателя при этом длинным концом войдет в вырез в балансе, часовой механизм остановится, а коротким концом штифт упрется в лопасть защелки);
в случае примерзания кнопки поступать так же, как это рекомендовано для взрывателя МВЧ-62;
завести часовой механизм, вращая заводной ключ по ходу часовой стрелки и следя за поворотом сектора, при подходе зуба поворотного сектора к выступу на поворотной скобе на 1 - 2 мм заводку прекратить;
надеть на кнопку пускателя предохранительную чеку и запереть ее защелкой; проверив наличие резиновой прокладки на заглушке, ввинтить заглушку в корпус взрывателя до отказа и подтянуть ее ключом; ввинтить взрыватель в мину и подтянуть ключом.
Для перевода взрывателя МВП-62М в транспортное положение необходимо:
надеть ключ на кнопку и повернуть ее по ходу часовой стрелки с одновременным подъемом вверх до положения, при котором на кнопку может быть установлена предохранительная чека;
установить на кнопку предохранительную чеку и запереть ее защелкой.
Для перевода взрывателя МВП-62 в транспортное положение необходимо:
вывинтить взрыватель из мины с помощью ключа (ключ накладывается штифтами вверх вырезами на выступы крышки);
положить взрыватель выступами на крышке в фанерное гнездо и ключом (вырезом в ручке) свинтить заглушку (при отсутствии фанерного гнезда взрыватель удерживается вторым ключом);
с помощью предохранительной чеки (или любой металлической пластинки), вставленной в прорезь выступа на движке, передвинуть движок в транспортное положение и, нажав на нижний конец штока кнопки, надеть хомутик на палец движка;
установить на кнопку предохранительную чеку и запереть ее защелкой;
навинтить на взрыватель заглушку и подтянуть ее ключом;
очистить взрыватель и очко в мине от грунта;
ввинтить взрыватель в мину и подтянуть его ключом.
Для перевода взрывателя МВ-62 в транспортное положение необходимо:
вывинтить взрыватель из мины с помощью ключа;
взять взрыватель обеими руками за крышку ударным механизмом вверх упором к себе и, нажимая большими пальцами на движок от себя, повернуть ударный механизм в наклонное положение (кнопка при этом должна отжиматься в верхнее положение, а зуб на конце штока кнопки должен находиться в окне движка);
запрещается при повороте ударного механизма прикладывать усилие к запалу МД-11 и выступающей из движка части корпуса;
надеть предохранительную чеку на кнопку взрывателя и закрепить чеку защелкой.
ПТМП из противогусеничных мин фугасного действия (ТМ-57, ТМ-62) устанавливается в 3-4 ряда с расстоянием между минами в ряду (шагом минирования) 4-5 м, между рядами - 30-40 м. ПТМП из противоднищевых мин устанавливаются с шагом минирования 10-11 м. Схема типового минного поля представлена на рис. 19.
Расстояние между рядами принимается такое, чтобы получить глубину МП, превышающую длину зарядов разминирования противника и этим затруднить ему проделывание прохода взрывным способом.
Для затруднения действий противника по проделыванию проходов в ПТМП мины могут устанавливаться в неизвлекаемое положение с применением встроенных элементов неизвлекаемости (необезвреживаемости) и установкой мин ловушек и мин сюрпризов, а также установкой противопехотных мин в непосредственной близости от противотанковых мин.
