СОДЕРЖАНИЕ
ОСНОВЫ ВОИНСКОГО ОБУЧЕНИЯ И ВОСПИТАНИЯ
1.1. ОСНОВНЫЕ ПРИНЦИПЫ ОБУЧЕНИЯ И ВОСПИТАНИЯ
Вооруженные Силы Российской Федерации
Основы военного законодательства
Ответственность за преступления против военной службы
Основные принципы обучения и воспитания военнослужащих
1.2. НАПРАВЛЕНИЯ ДЕЯТЕЛЬНОСТИ КОМАНДИРА ОТДЕЛЕНИЯ ПРИ ОБУЧЕНИИ ПОДЧИНЕННЫХ
Вариант системы работы командира отделения по поддержанию воинской дисциплины
Работа сержантов по наведению и поддержанию уставного порядка
Работа сержантов по подготовке личного состава к несению службы в гарнизонном и суточном нарядах
1.3. ОБЯЗАННОСТИ КОМАНДИРА ОТДЕЛЕНИЯ ПРИ ОБУЧЕНИИ ПОДЧИНЕННЫХ
1.5. СОДЕРЖАНИЕ ОДИНОЧНОЙ ПОДГОТОВКИ
1.6. СОДЕРЖАНИЕ СЛАЖИВАНИЯ ОТДЕЛЕНИЙ
2.1. ТАКТИЧЕСКАЯ И ТАКТИКО-СПЕЦИАЛЬНАЯ ПОДГОТОВКА
Основы инженерного обеспечения общевойскового боя
Последовательность работы командира отделения на местности
Основные задачи инженерного обеспечения оборонительного боя
Действия отделения по устройству минно-взрывных заграждений в глубине обороны
Действия отделения по оборудованию пункта полевого водообеспечения
Действия отделения по устройству сооружения на пункте управления
Вариант постановки задач командиром отделения (боевой приказ)
Последовательность работы командира отделения на местности по организации наступления с ходу
Боевой приказ командира отделения на наступление из непосредственного соприкосновения с противником
Основные задачи инженерного обеспечения наступления
Работа командира отделения при организации инженерной разведки противника и местности в наступлении
Действия отделения по проделыванию и содержанию проходов в инженерных заграждениях и разрушениях
Действия отделения по разведке и разминированию дорог и дорожных сооружений
Действия отделения гусеничных плавающих транспортеров по оборудованию десантных переправ
Методика проведения тактико-строевого занятия с отделением
Работа командира отделения по организации боевых действий и повседневной деятельности войск
Защитные и маскирующие свойства местности
Назначение и типы фортификационных сооружений
Окопы и укрытия для боевой техники и инженерных машин
Сооружения для командных и наблюдательных пунктов
Маскировка войск, техники, объектов табельными средствами скрытия
Маскировочное окрашивание техники и объектов
Защита и маскировка объектов и техники от высокоточного оружия противника
Основные элементы автомобильной дороги
Устройство дорожных покрытий и дорожных сооружений
Средства механизации строительства мостов и заготовки мостовых конструкций
Оборудование и содержание десантных переправ ;
Оборудование и содержание паромных переправ
Задачи полевого водообеспечения
Средства полевого водообеспечения
Оборудование и содержание пунктов полевого водообеспечения
ЭЛЕКТРОЭНЕРГЕТИЧЕСКОЕ ОБЕСПЕЧЕНИЕ
Войсковые источники электроэнергии
Действия электротехнического подразделения
Меры безопасности при эксплуатации инженерных электротехнических средств
Инженерная разведка противника, местности и объектов
Действия отделение в ИНП и ИПФ
Военно-инженерная техника для ведения инженерной разведки
Военно-инженерная техника для преодоления минно-взрывных заграждений
Военно-инженерная техника для устройства минно-взрывных заграждений
Военно-инженерная техника для механизации дорожно-землеройных работ
Организация занятий по вождению
Определение расстояний на местности
Правила ведения переговоров на средствах связи
Первая медицинская помощь на поле боя
Порядок оказания первой медицинской помощи при остановке кровотечения
Места пальцевого прижатия крупных артерий
Оказание медицинской помощи при переломах костей
Общие правила оказания первой медицинской помощи
Первая медицинская помощь при отморожениях
Общие привила оказания первой помощи
Медицинские средства индивидуальной защиты
Пакет перевязочный индивидуальный
Правила пользования пакетом перевязочным индивидуальным (ППИ)
Положение пострадавшего на носилках при транспортировке
РАДИАЦИОННАЯ, ХИМИЧЕСКАЯ И БИОЛОГИЧЕСКАЯ ЗАЩИТА
Мероприятия радиационной, химической и биологической защиты, порядок их выполнения
Основы методики строевой подготовки
Совершенствование строевой выучки в повседневной жизни
Основы методики физической подготовки
Особенности проведения занятий по отдельным разделам (темам) программы обучения
Гимнастика и атлетическая подготовка
Ускоренное передвижение и легкая атлетика
Физическая тренировка в процессе учебно-боевой деятельности
Методика обучения учету поправок на различные условия при подготовке исходных данных для стрельбы
Учебные стрелковые приборы и их применение при обучении стрельбе
УХОД, СБЕРЕЖЕНИЕ ИНЖЕНЕРНОЙ ТЕХНИКИ И ИНЖЕНЕРНОГО ИМУЩЕСТВА
3.1. ОБЩЕЕ УСТРОЙСТВО И ОСНОВЫ ЭКСПЛУАТАЦИИ ИНЖЕНЕРНОЙ ТЕХНИКИ
Техническое обслуживание инженерной техники
Основные положения по организации восстановления техники
3.2. ОБЯЗАННОСТИ КОМАНДИРА ОТДЕЛЕНИЯ (РАСЧЕТА) ПО ПОДДЕЖАНИЮ ИНЖЕНЕРНЫХ МАШИН В БОЕВОЙ ГОТОВНОСТИ
3.3. ПРИЕМ И ПЕРЕДАЧА МАШИН КОМАНДИРОМ ОТДЕЛЕНИЯ
3.4. ОБСЛУЖИВАНИЕ МАШИН В ПАРКОВО-ХОЗЯИСТВЕННЫЕ ДНИ
3.5. КОНТРОЛЬ ТЕХНИЧЕСКОГО СОСТОЯНИЯ МАШИНЫ
3.6. ПОСТАНОВКА МАШИН НА ХРАНЕНИЕ И СНЯТИЕ С ХРАНЕНИЯ
Бойницы могут быть различного начертания. Бойницы трапециидальной формы, расширяющиеся к противнику, дают некоторое удобство для стрелка, так как при изменении направления огня нужно перемещать только оружие, а самому оставаться на месте. Однако такие бойницы лучше видны противнику, а поэтому демаскируют позицию.
Бойницы, суживающиеся к противнику, менее удобны, так как стрелок должен перемещаться для ведения огня во всем секторе, кроме того, сокращается поле наблюдения. Зато эти бойницы менее заметны для противника и имеют лучшие защитные свойства. Бойницы, расширяющиеся от середины в обе стороны, по своим свойствам занимают среднее положение между рассмотренными ранее типами бойниц.
Бойницы для стрелков лучше делать суживающими к противнику, а для пулеметчиков и наблюдателей расширяющимися к противнику. Сектор обстрела из бойницы для стрелков принимается около 30 градусов.
Для повышения защитных свойств окопа на отделение над основными стрелковыми ячейками устраиваются противоосколочные козырьки, перекрываются отдельное участки рва длиной не менее 3 м, в передней крутости рва устраиваются подбрустверные ниши для боеприпасов и для укрытия на 1 -2 человека, а также перекрытая щель или блиндаж на отделение.
В условиях отсутствия соприкосновения с противником окоп на отделение может отрываться без соблюдения указанной выше очередности. При этом сначала может отрываться ров, а затем в нем оборудуются стрелковые ячейки. Ров может отрываться на всю ширину фронта позиции отделения или вначале только на ширину фронта основных позиций стрелков. Порядок отрывки определяет командир подразделения в зависимости от условий боевой обстановки.
В неустойчивых или слабых грунтах крутости окопа на отделение укрепляются одеждой из различного материала.
Траншеи и ходы сообщения
Траншея представляет собой узкий ров с передним и тыльным бруствером и бермой, Траншея предназначена для ведения огня, наблюдения, скрытого расположения и передвижения стрелков, огневых расчетов или целых подразделений, а также для защиты личного состава и вооружения от средств поражения. Профиль траншеи зависит от способа ее отрывки (рис. 21).
а -
основной, отрываемый БТМ-3 (ТМК-2); б -
основной, отрываемый ПЗМ-2; в - основной,
отрываемый ПЗМ-2 (ТМК-2) в мерзлых
грунтах; г - полный, отрываемый БТМ-3
(ТМК-2); д - основной, отрываемый вручную;
е - полный, отрываемый вручную |
Стрелковые ячейки устраиваются примкнутыми или выносными, одиночными или групповыми. Примкнутые врезают на глубину 50 см, чтобы в Для передвижения по траншее в полный рост, она должна отрываться глубиной 150 см. Такая траншея получила название полного профиля.
Траншеи отрываются вручную или землеройными машинами. При отрывке вручную длина фаса принимается не более 20-30 м, а при отрывке машинами - 40-50 м, так как большую извилистость машинами создать трудно.
Землеройной техникой траншея обычно отрывается участками длиной до 100 м или 300-400 м, то есть на позиции отделения или в пределах взводного опорного пункта. Траншея на позиции отделения оборудуется примкнутыми и выносными стрелковыми ячейками для штатного вооружения, площадками для пулеметов и бойницами.
Ход сообщения по своей конструкции не отличается от траншеи. Однако у них разное назначение. Если траншея - сооружение боевое, то ход сообщения предназначен для скрытого передвижения личного состава между отдельными фортификационными сооружениями, позициями или опорными пунктами, а также для сообщения с тылом.
Глубина хода сообщения может быть 40-60 см для передвижения ползком, 110 см - согнувшись и 150 см - в полный рост.
Ход сообщения отрывается перпендикулярно или под углом к фронту извилистого или ломаного начертания с длиной фасов как траншея. Участки хода сообщения, идущие вдоль передних скатов делают с короткими фасами длиной 5-7 м, чтобы затруднить противнику сквозное наблюдение за передвижением по нему.
Вписывая ход сообщения в рисунок местности, иногда приходится отрывать прямые участки большой длины (например, вдоль дорог, насыпей и т.п.). В этом случае для улучшения защиты от продольного обстрела, уменьшения поражения людей осколками ударной волны через 15-20 м следует встраивать уступы. Длина уступа принимается 2-3 м, чтобы не затруднять движение личного состава с грузом, например, с носилками.
Окопы и укрытия для боевой техники и инженерных машин
Окопы для танков, бронетранспортеров и артиллерийских орудий устраивают с целью создать более благоприятные условия для ведения огня, повысить защиту экипажей (расчетов) и материальной части от средств поражения противника.
Решение о том, какие рыть окопы, принимает командир подразделения после изучения им боевой задачи и осмотра местности на боевой позиции. Следует отметить, что характерной для большинства современных окопов является прямоугольная форма в плане, она обеспечивает при отрывке наиболее эффективное использование средств механизации, особенно навесного бульдозерного оборудования БТУ на танках и артиллерийских тягачах. Отрывка окопов производится также с помощью взрывчатых веществ и вручную.
Для боевой техники, инженерных машин и автотранспорта устраивают котлованные укрытия различных размеров в плане и различной глубины, зависящих от типа укрываемой техники, ее габаритов и местности. Укрытие обычно представляет котлован прямоугольной формы с одной или двумя аппарелями для въезда и выезда. Наиболее распространены тупиковые укрытия, возводимые для большинства боевой техники и автотранспорта. Проходные укрытия с двумя аппарелями устраивают, как правило, для машин с прицепом, а также на группу боевых машин или автомобилей.
Длина укрытия по дну принимается на 50 см, а ширина на 20 - 30 см больше соответствующих размеров укрываемой машины. Глубина котлована и высота бруствера должны быть такими, чтобы машины с грузом укрывались заподлицо.
Аппарели в укрытиях и окопах устраивают с кругостями: для боевых машин, автомобилей и тягачей на гусеничном ходу - 1:2, для колесных машин -1:3 или 1:4. Для быстрого выезда из укрытия в глинистых грунтах в дождливую погоду укладывают на аппарель и на дно колейное и оплошное покрытие.
Укрытия для личного состава
В целях обеспечения защиты подразделений, сохранения их боеспособности на позициях и в районах расположения устраиваются укрытия. В зависимости от условий боевой обстановки, наличия времени, материалов применяются следующие виды укрытий для личного состава: щели (открытые и перекрытые), блиндажи и убежища.
Щели устраивают вместимостью на отделение, расчет (экипаж). Их выгодно устраивать в передней крутости траншеи. Открытую щель отрывают длиной 3-4 м, глубиной 1,5 м, шириной по дну 60 см. При наличии времени и материалов над щелью устраивают покрытие из бревен, накатника, жердей, досок, хвороста, фашин из камыша и тростника. Используются для этих целей и железобетонные изделия, бумажные земленосные мешки, подручные материалы. Сверху покрытия насыпается слой грунта 30-40 см и маскируется.

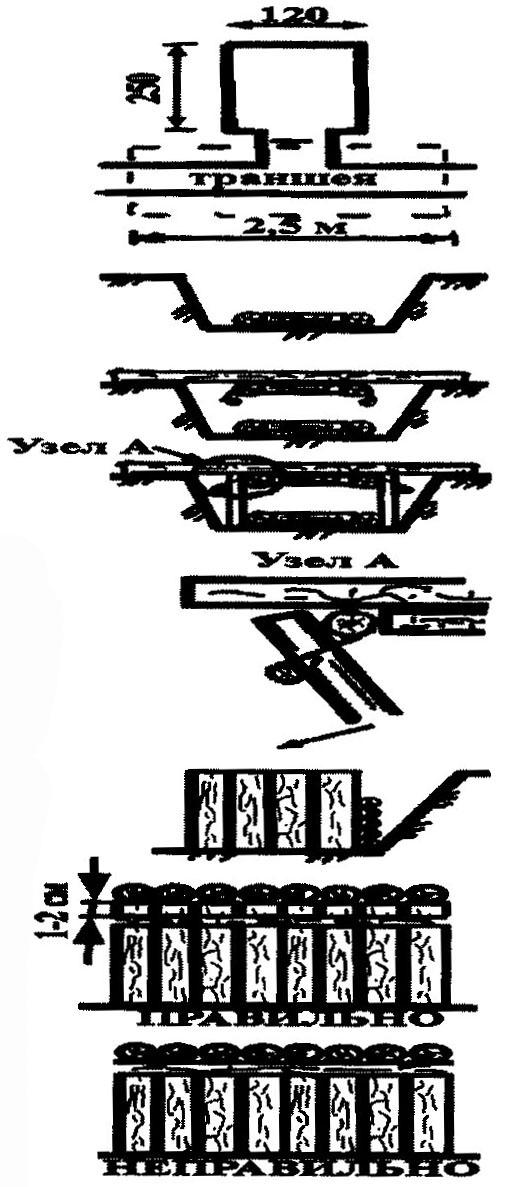

Устройство перекрытой щели командир отделения организует так: четыре солдата (первый расчет) выделяются для отрывки самого рва, укладки перекрытия, засыпки и маскировки; два-три солдата (второй расчет) заготавливают и переносят лесоматериалы для перекрытия щели и оборудуют вход. После отрывки рва 1-й расчет выравнивает площадки по обе его стороны на 50 см и на них, поперек рва, укладывает накат. Сверху насыпают слой грунта толщиной 30-40 см и маскируют подручным материалом. Перед засыпкой грунтом между элементами наката кладут траву, солому, ветви. 2-й расчет изготавливает мат или щит, которым закрывается вход в перекрытую щель. Перекрытые щели устраиваются также с использованием бумажных земленосных мешков и элементов волнистой стали.
Щель с одеждой крутостей и перекрытием из земленосных мешков устраивается отделением, которое разбивается на два расчета по три человека. Отрывку ведет 1-й расчет, а 2-й производит набивку мешков грунтом, а затем изготавливает приставной щит. Заполнение земленосных мешков следует производить в следующем порядке: два человека держат мешки в вертикальном положении и периодически их встряхивают, а третий насыпает грунт лопатой. Перед заполнением мешка солдат расправляет его днище ногой изнутри. Мешки при заполнении грунтом не досыпают до верха на 8-10 см, их открытые концы конвертуют (подгибают вначале короткие, а затем длинные стороны заполненного грунтом мешка).
Производя укладку земленосных мешков в щели, 1-й расчет кладет прямые мешки в боковые торцовые стенки и стенку входа, а затем двойные мешки в покрытие. 2-й расчет в это время производит подсыпку грунта.
В боковых и торцовых стенах прямые мешки, заполненные грунтом, укладывают чередующимися рядами: один ряд тычком, второй - ложком (с обязательной перевязкой швов между мешками в смежных рядах).
Покрытие устраивается следующим образом. На боковые стены сооружения кладут ложком ряд из прямых мешков. Пазухи между рядами мешков и стенкой котлована засыпают грунтом так, чтобы уложенный двойной мешок покрытия располагался под углом 15°. Первые ряды двойных мешков покрытия укладывают по обе стороны с напуском 10-12 см, а последующие ряды так, чтобы все стыки между мешками в нижележащих рядах перекрывались. Установку приставного щита входа и обсыпку производит 2-й расчет.
1-й расчет при этом заделывает не плотности между мешками покрытия и со стороны входа, а затем помогает 2-му расчету, а устройство щели требуется 55 чел.-часов и 530 прямых мешков.
Щель с покрытием из элементов волнистой стали ФВС устраивается при отсутствии подручных материалов и наличии элементов централизованного снабжения. Для устройства такой щели командир отделения разбивает отделение на два расчета по три человека в каждом. Отрывку котлована производит 1-й расчет, а подготовительные работы - 2-й.
После отрывки котлована 2-й расчет отрывает канавки вдоль сооружения и укладывает в них опорные подушки, устанавливает входной элемент и производит крепление его с соседними элементами (проволочными скрутками в две нити); при этом закрепление и герметизация ветошью входного элемента щели должны производиться аккуратно, чтобы было плотное прилегание к соседним элементам.
1-й расчет в это время подносит элементы ФВС и укладывает их по одну сторону от входа, затем укладывает земленосные мешки у входного элемента и в торце, устраивает вентиляционный короб, обсыпает щели грунтом.
2-й расчет после установки входного элемента производит те же виды работ, что и 1-й, но по другую сторону входа.
Командир отделения по завершении работ обязан проверить надежность крепления входного элемента, плотность прижатия запорного устройства, наличие внутри вентиляционного короба заглушки, герметичность сооружения. На устройство щели требуется 33 чел.-часа.
Более надежным сооружением для личного состава от средств поражения является блиндаж. Он устраивается из накатника, хворостяных фашин, из земленосных мешков и из элементов волнистой стали ФВС. Вместимость его обычно делают на 8 -15 человек.
Блиндаж из накатника безврубочной конструкции вместимостью до 15 человек используется как укрытие на отделение-взвод. Он состоит из основного помещения длиной 3-6 м, шириной 1,5 м и высотой 1,8 м, тамбура и предтамбура. Остов блиндажа собирается из элементов круглого леса. Блиндаж из хворостяных фашин с входом «Лаз» собирается из замкнутых по контуру отдельных фашин овального очертания, поставленных вплотную одна на другую. По всей длине блиндажа фашины скрепляются между собой проволочными скрутками не менее чем в четырех местах по периметру. Глухая торцовая стенка заделывается прямолинейными фашинами. Вход устраивается так же, как и в блиндаже безврубочной конструкции.
а -
общий вид; б - разрез |
Блиндаж из волнистой стали ФВС имеет сводчатую в поперечном сечении форму. Элементы волнистой стали попарно соединяются между собой с помощью штырей и болтов, а внизу опираются на деревянные лежни из подтесанных бревен и прикрепляются к ним костылями или крупными гвоздями. Через 80- 85 см между ними устанавливаются распорки, которые крепят скобами. Торцовые стены устраиваются из бревен диаметром 12 см, поставленных вертикально вплотную друг к другу.
Из бумажных земленосных мешков блиндаж с входом «Лаз» устраивается из прямых мешков (вход, торцовая и боковая стены) и из криволинейных армированных оболочек, наполненных грунтом (покрытие).
В целях лучшей маскировки блиндажа обсыпку делают заподлицо с бруствером и маскируют под фон окружающей местности.
Блиндаж безврубочной конструкции (рис. 22) устраивается из бревен диаметром 12-14см. Вход оборудуется защитно-герметической дверью, перед которой обязательно предусматривается перекрытый участок в виде колена длиной не менее 2,5м.
|
Возведение остова блиндажа начинается с укладывания на дно котлована продольных элементов опорной рамы и распорок между ними. Затем поперек котлована в предварительно отрытые ровики на берме укладываются два удлиненных бревна наката, к которым снизу проволокой подвязываются продольные элементы верхней опорной рамы и распорки между ними. Таким образом, образуются опоры для установки бревен боковых стен. Чтобы бревна стен до обсыпки грунтом не падали, их закрепляют с каждой стороны монтажными жердями, которые подвязываются к продольным элементам проволокой такой длины, чтобы жердь можно было отвести в стороны и между ней и опорным элементом вставить бревно. После установки бревен боковых стен устраивается торцевая стена из горизонтально уложенного ряда бревен. Опорой для них являются бревна стен. По мере укладки бревна закрепляются грунтовой обсыпкой. Затем выполняется операция по укладке на торцы бревен стен элементов покрытия. При этом очень важно следить, чтобы концы бревен стен были на 1-2 см выше продольных элементов опорной рамы, чтобы бревна покрытия не опирались на них. В противном случае нагрузка будет передаваться не на стены, а на опорную раму, которая висит на проволоке и не может воспринимать вертикальных нагрузок. Завершается монтаж остова установкой во втором его торце опорных рам входа и бревен вертикальной заборки. На опорные рамы закрепляется дверной блок БД-50. После этого в таком же порядке, как и остов собирается потерна входа. Затем производятся монтаж внутреннего оборудования, вентиляционного короба и обсыпка, устраивается перекрытый участок перед потерной входа. |
